Kabelsätze G2-UNI-MS-16 A, halogenfrei

Von Marantec finden Sie in dieser Kategorie:

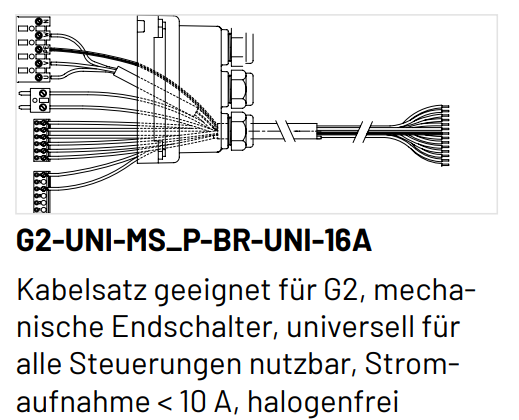

Die Kabelsätze: G2-UNI-MS_P-BR-UNI-16A

G2 sind für folgende Industrietorantriebe geeignet ,
MDF 20 bis MDF 70, KD 20 bis KD 70, MTZ 20
bis MTZ 70, FDF 20 bis FDF 70, MWF 20, MWF 30

Hinweis:
Die Kabelsätze sind geeignet für G2 mit mechanische Endschalter, universell
einsetzbar für alle Steuerungen nutzbar mit einer Stromaufnahme < 10 A,
halogenfrei.

Im Bild unter erkennen Sie die Aufschlüsslung der Kennungen.
G1, G2, G1F (flach) = Endschalterbaugröße
CS = Kabeleinführung Steuerungsgehäuse
CS: CS-Gehäuse (mit Einsteckgewindemuffen)
SH: Stahlschrank (mit metrischen Verschraubungen)
UNI: Universell (ohne Verschraubung)
AWG = Endschalter
AWG: Absolutwertgeber
MS_S: Mechanische Endschalter (MEC),
Mikroschalter mit Flachsteckhülse
MS_P: Mechanische Endschalter (MEC),
Mikroschalter auf Platine
BR = Bremsansteuerung
Extern geschaltete Bremsen: Größe 1 (2 Nm), Größe 2 (4/7,5/10/20/40 Nm)
Ohne Frequenzumrichter = 2 zusätzliche Adern.
Mit Frequenzumrichter = 4 zusätzliche Adern.
Intern geschaltete Bremsen: Größe 1 (1 Nm), Größe 2 (1 Nm)
Keine zusätzlichen Adern nötig.
Bei Endschalterheizung werden 2 zusätzliche Adern benötigt.
Der Bremstyp kann den technischen Daten der Antriebe entnommen
werden.
CS 320 = Steuerungstyp.
10A = Maximale Strombelastbarkeit.
