Marantec Antriebspaket Set für federausgeglichene Sektionaltore bis 20 m² (87 Hz)
oder 30 m² (50 Hz), 230 V-AC Motor, 110 Nm, 24 min-1, AWG, mit
Frequenzumrichtersteuerung CS 320 FU.
Anwendungsbereich;
Für federausgeglichene Sektionaltore
< 45 m² Torfläche (230V/1PH), max. 585 kg

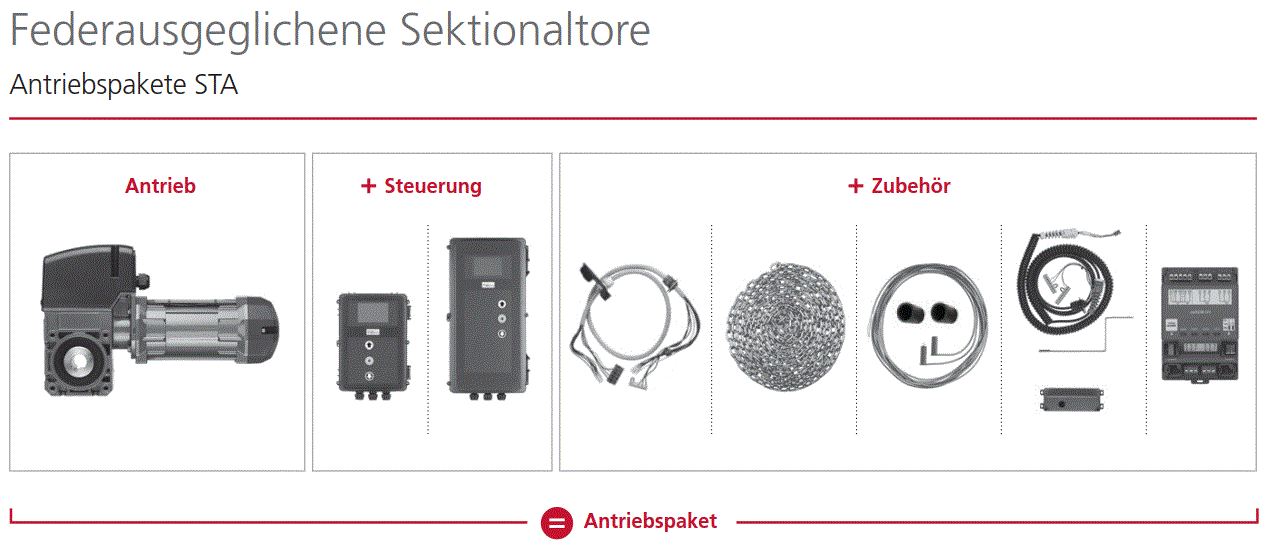

Lieferumfang:

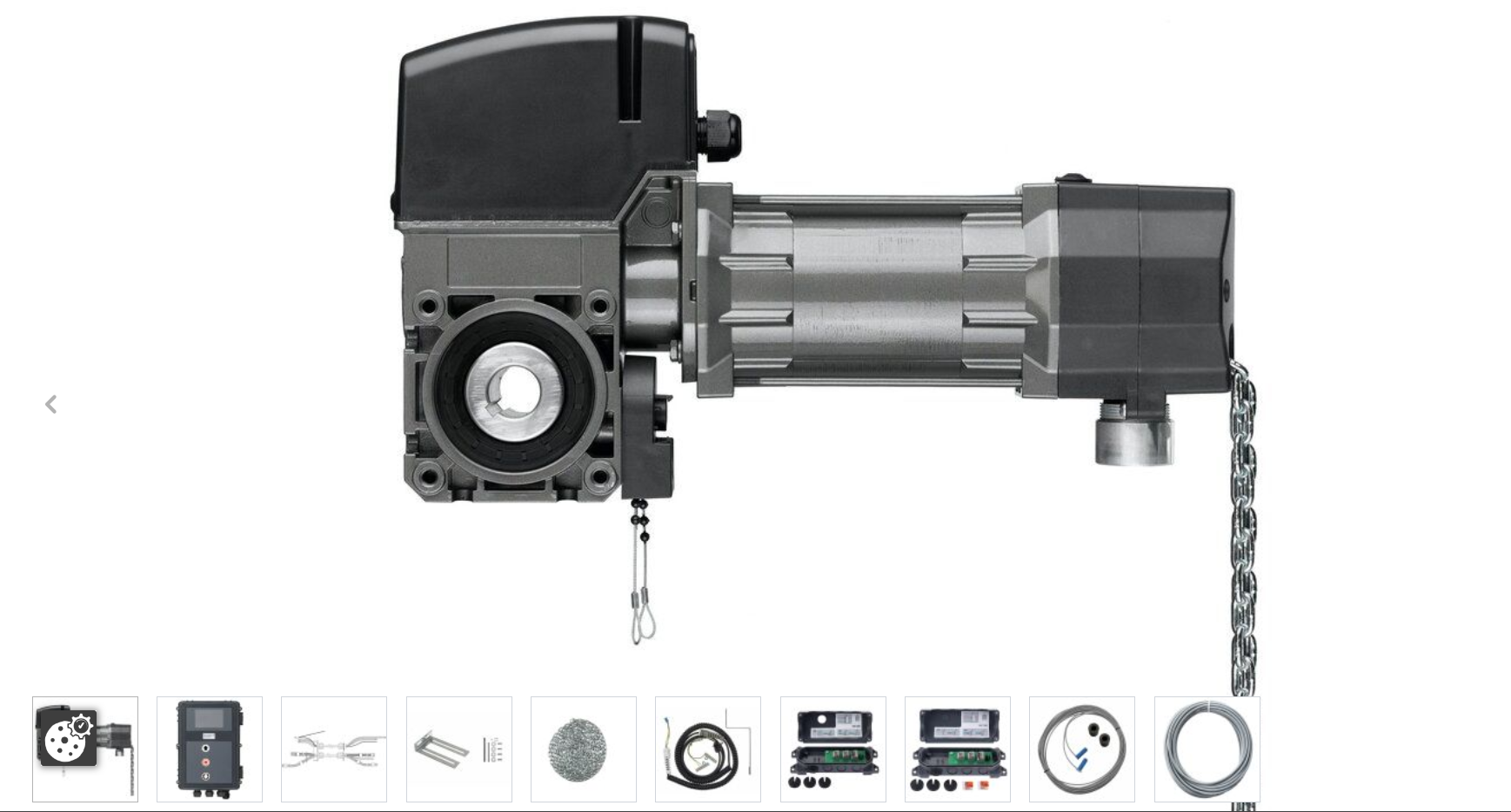

Antrieb STA 1-11-24 E-KE 230 V/1~ FU/I AWG 25,4 mm mit 1.000 mm Haspelkette
Steuerung CS 320 FU/I 230V/1PH im CS-Standardgehäuse mit 3-fach Taster und LC-Display im Deckel,
Anschlusskabel mit Schuko-Stecker Typ F
Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 7.000 mm
Haspelkette: 11.000 mm, mit 2 Kettenschlössern
Drehmomentstütze 1 L-Form
Zubehörbeutel STA Standard
Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die Steuerung und
Stecker für die Torblattanschlussdose, 1.600 mm ungewendelt/800-3.200 mm Wendellänge
Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen
Torblatt-Verbindungsdose mit Platine mit Anschlüssen für konventionelle Sicherheitselemente, IP54, ohne
Deckelöffnung für Spiralkabel
Verbindungskabel zur Verbindung von 2 Torblatt-Anschlussdosen, 10 m
F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm

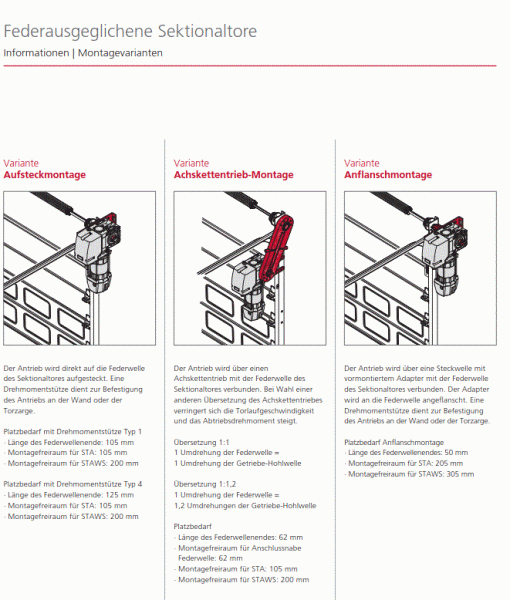

Antrieb – Merkmale: Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
Notbedienung über Nothandkurbel (KU), Nothandkette (KE), Notentriegelung (E), Notentriegelung mit
Federrückstellung (E-FR) oder Wartungsentriegelung mit Nothandkette (E-KE)
Wartungsentriegelung optional
Einfache Umrüstung von Kurbel auf Kette
Hohlwelle 25,4 mm als Standard, Sonderhohlwelle auf Anfrage
Versorgung: 230 V/1~/50 Hz
Thermoschutz in der Motorwicklung
Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter Motor-Einschaltdauer
(HD) zu wählen.
Steckbare Anschlüsse (steuerseitig)
Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
Ausführung mit integriertem Frequenzumrichter und externer Steuerung. Versorgung: 230 V/1~,
Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC
Die Soft-Start- und Soft-Stopp-Technologie sorgt für eine längere Lebensdauer der Toranlage, da die
Tormechanik weniger beansprucht wird. Dadurch werden die Reparaturkosten reduziert.
Sonderausführungen wie weitere Spannungen und Frequenzen, höhere Schutzarten und Hohlwellen-Ø
auf Anfrage
Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter) reduziert sich das Abtriebsdrehmoment.
In diesem Fall gilt: Eine Erhöhung der Abtriebsdrehzahl um 10 % verursacht eine Reduzierung des
Abtriebsdrehmoments um 5 %.
Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
Steuerung – Funktionen: Drehzahlunabhängiges Steuern von Toren
Start- und Enddrehzahl für beide Laufrichtungen getrennt einstellbar
Zusätzlich 2. Enddrehzahl in Laufrichtung ZU einstellbar
Beschleunigungs- und Verzögerungszeiten für beide Richtungen einstellbar
Beschleunigungs- und Verzögerungszeiten für die Betätigung von Fahrbefehl, Stoppbefehl,
Schließkantensicherung und Lichtschranke jeweils getrennt einstellbar
Bremspunkte frei wählbar/einstellbare Bremsverzögerung
Einstellbare Leistungswerte zur Anpassung an den Motor
4 programmierbare Relaisausgänge mit 44 Funktionen
2 programmierbare Eingänge mit 27 Funktionen
Drehrichtungsüberwachung und -erkennung (nur mit AWG)
Integrierter Torlaufzähler
Programmierbarer Wartungsalarm (PIN-Code-geschützt)
Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus
des letzten Auftretens) nur mit LCD-Monitor
Änderung der Drehrichtung über Platinentaster/Display
Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
Zwischenstellung programmierbar (nur mit AWG)
Steuerung – Endlageneinstellung: Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
Einstellung über LC-Monitor
Steuerung – Bedienung: Platinentaster und LEDs zur Statusmeldung (Standard)
Steckbares LC-Display mit Klartextanzeige
3-Tasten-Navigation/Zustands- und Diagnosemeldungen
Steuerung – Aufbau und Anschluss: Kurzschlussfeste Kleinspannung
Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)
Beleuchtete Deckeltastatur (Nachtbeleuchtung)
Gehäuseschutz für Leiterplatte
Einstellbare, vormontierte Wandhalter
Anschluss für Elemente des Sicherheitskreises
Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke)
in ZU-Richtung
Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
Anschluss für 2 Lichtgittersysteme mit/ohne Testung
Schnittstelle zum Anschluss von Erweiterungsmodulen
Steckplätze für Funkmodul und Wochenzeitschaltuhr
Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem
und/oder Sicherheitskreis
Ansteuerung der Magnetbremse über Relaisausgang
Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
Schnittstelle zum Anschluss eines Frequenzumrichters
Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
Steckbares LC-Display mit Klartextanzeige
Steuerung – Optional: MS-Bus Erweiterungsmodul Gegenverkehrsteuerung
MS-Bus Erweiterungsmodul Einzugssicherung
Integrierter Hauptschalter
Individuelle Deckelfolien
Frequenzumrichter im Antrieb integriert (Version FU-I ohne Bremse, nur 0,75 kW)
Steuerung im Stahlschrank
Einsatzbereich Temperatur (min./max.) [°C]-20/60 Betrieb mit CS 320 FU (Frequenzumrichter 230 V/1~)0,75 kW Torfläche bei 50 Hz (max.) [m²]45 Torfläche bei 87 Hz (max.) [m²]30
Leistungsdaten Abtriebsdrehmoment bei 50 Hz [Nm]110 Abtriebsdrehmoment bei 87 Hz [Nm]77 Abtriebsdrehzahl bei 50 Hz [1/min]24 Abtriebsdrehzahl bei 87 Hz [1/min]42 Haltemoment (min.) [Nm]600 Umdrehungen Abtrieb (max.)**20 Zyklen pro Stunde (max.)*20 Motorleistung [kW]0,55
