Marantec Ersatzantriebe MDF-MWF für Rolltore
MDF-/MWF-Serie
Die Rolltorantriebe der Serien MWF und MDF sind Aufsteckantriebe mit digitalen Endschaltern, die von der
Steuerung CS 320 verarbeitet werden können. Alle Antriebe haben eine integrierte, lage- und drehzahlunabhängige

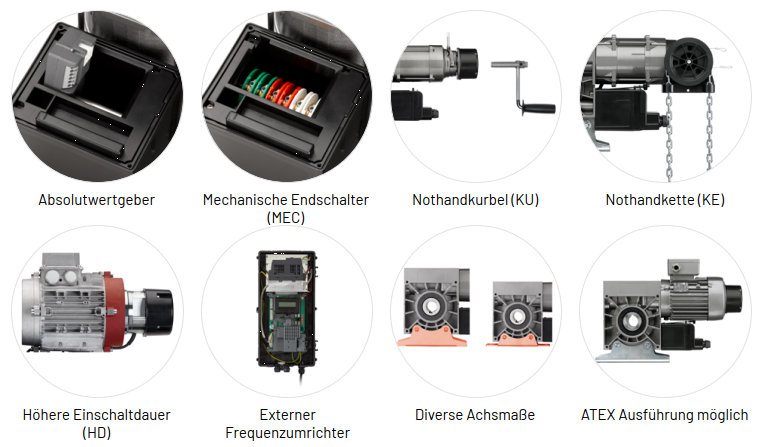

Fangvorrichtung. Als Notbedienung dient standardmäßig die Kurbel. Eine Umrüstung, aber auch werksseitige
Ausstattung mit einer Kette ist aber auch möglich. Das Leistungsspektrum reicht von 140 Nm bis 2.000 Nm – in
Abhängigkeit vom Durchmesser der Wickelwelle und des Panzergewichts.
Externe Komfortsteuerung CS 320
Die CS 320 ist unsere externe Komfortsteuerung, die keine Wünsche offen lässt. Sie bietet vier Ausgangsrelais
für zusätzlich anschließbare Funktionen. Nutzen Sie diese beispielsweise für Signalleuchten, Ampeln, elektrische
Torverriegelung oder die Endlagenmeldung. Fremdelemente werden wahlweise mit einer Spannung von 24 V oder 230 V
versorgt. Zubehör wird direkt an der Steuerung verkabelt. Mit der CS 310 ist Multi-Bit-Funk möglich, der Steckplatz
für die Standardantenne ist bereits enthalten.
Nach Bedarf erweitern: Die Steuerung lässt sich über MS-Bus-Module erweitern, u. a. für die Gegenverkehrsregelung
oder mit einer Einzugsicherung.
Noch mehr Sicherheit: Sicherheitseinrichtungen, wie Lichtschranke oder Schließkantensicherung lassen sich über
lemmen anschließen.
Einfach und komfortabel: Für eine komfortable Montage sorgen einfach steckbare Kabelsätze.
Nutzungsdauer 60 %, 80 % oder 25 %
Bei der Wahl des richtigen Torantriebs ist neben der Kraft vor allem die Beanspruchung, also die Nutzungsdauer
entscheidend. Hier finden Sie 230 V und 400 V-Antriebe für durchschnittlich genutzte Tore und stark frequentierte Tore.
60 % Einschaltdauer: Normale ED bei 400 V-Antrieben. Ausgelegt für Tore mit durchschnittlicher Öffnungsfrequenz.
Das entspricht maximal 20 Torzyklen pro Stunde.
80 % Einschaltdauer: Erhöhte ED bei 400 V-Antrieben. Ausgelegt für stark frequentierte Tore. Das entspricht
maximal 30 Torzyklen pro Stunde.
25 % Einschaltdauer: Normale ED bei 230 V-Antrieben. Ausgelegt für Tore mit niedriger Öffnungsfrequenz.
Das entspricht maximal 8 Torzyklen pro Stunde.
Ein Zyklus entspricht einem einmaligen Öffnen und Schließen.

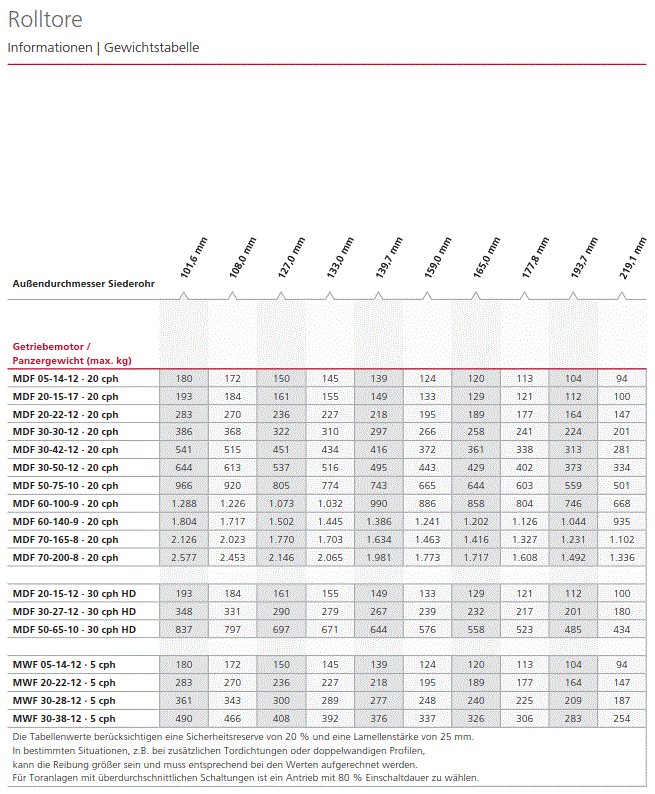

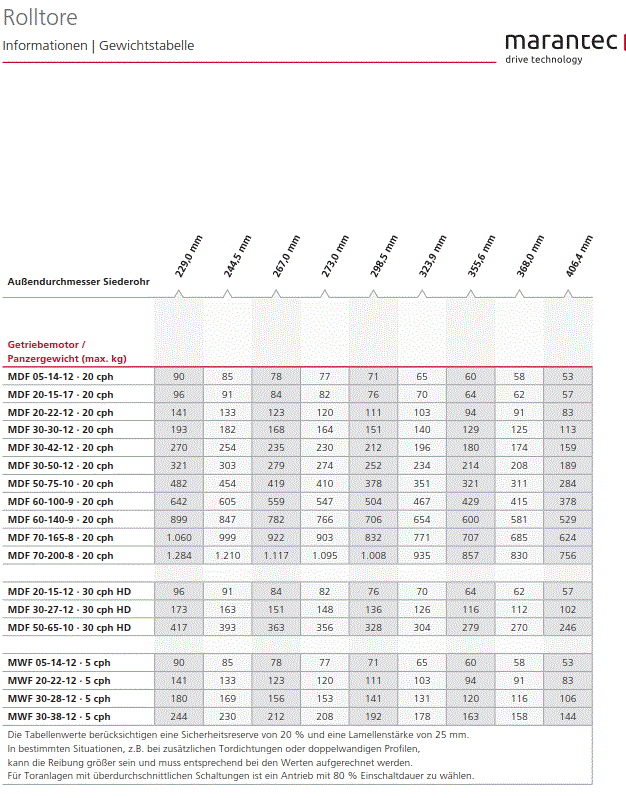

Welchen Antrieb benötige ich ?
An Hand von den Tabellen sehen Sie welcher Antrieb
zu Ihrem Tor passt.





Kompakte Antriebslösungen für Rolltore
Die Automatisierung von Rolltoranlagen ist meist verbunden mit engen Platzverhältnissen.
Die Marantec Rolltorantriebe sind in ihrer Bauform kompakt und somit auch unter kleinsten
Platzverhältnissen in der Lage, ihre ganze Kraft zu entfalten. Antriebe und Steuerungen
lassen sich individuell auf alle Anforderungen zuschneiden und flexibel kombinieren.
Der Text oberhalb ist verlinkt zu Marantec Rolltorantriebe der Serie MDF-MWF
MDF = Antrieb 3-PH
MWF= Antrieb 1-PH
