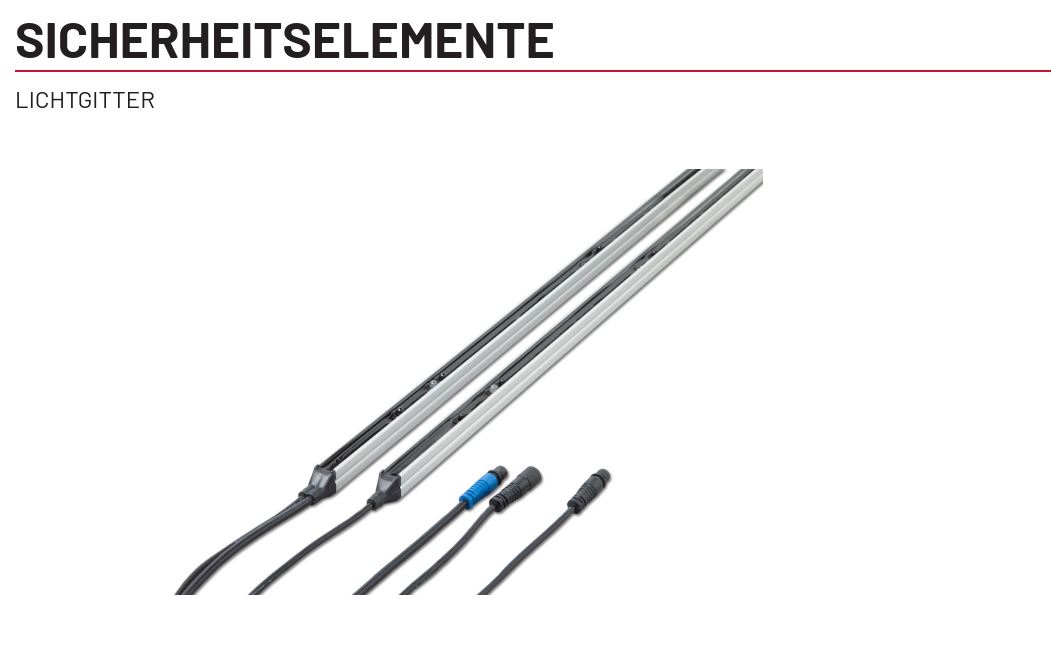

Marantec GridScan/Pro 1.960 Lichtgitter mit 1,96 m
Schutzfeldhöhe, PNP/NPN/OSE, 10 m
Synchronisationskabel und 5 m Anschlusskabel.
Lieferumfang: • Lichtgitter Sender mit M8-Stecker (4-polig)
• Lichtgitter Empfänger mit M8-Stecker (4-polig)
• 5.000 mm Anschlusskabel 6x0,14 mm² AWG 26 mit M8-Stecker (4-polig)
• 10.000 mm Synchronisationskabel 4x0,14 mm² AWG 26 mit M8-Stecker (4-polig)
· VE: 1 Stück
Verwendungsbereich
Für alle Marantec-Steuerungen und Fremdfabrikate mit
OSE- oder PNP-Anschluss. Für Garagentorantriebe und VTA
wird Erweiterungsmodul EM 185 zusätzlich benötigt
Merkmale: • Baumustergeprüft

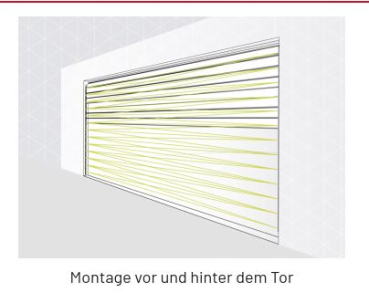

• Bei Montage eines Geräts jeweils auf der Innen- und Außenseite ist eine
Nutzung als E-Einrichtung zur Absicherung des Tores möglich

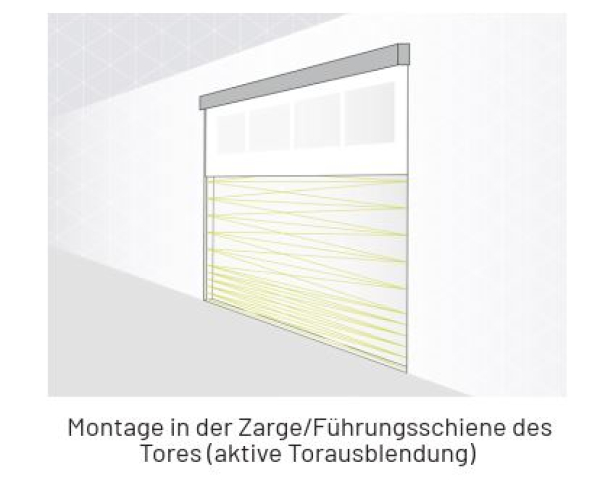

• Direkter Einbau in die Zarge des Tores möglich (integrierte Torausblendung)
• PNP/NPN- und OSE-Schnittstelle in einem Produkt
• Steckbare Kabelverbindungen vereinfachen die Montage
• Für Tore mit einer max. Schließgeschwindigkeit von 1,6 m/s und einer max.
Öffnungsgeschwindigkeit von 3 m/s
• Berührungsloser Schutz von Tor, Personen oder Objekten durch
Anwesenheitserkennung
Technische Daten / Spezifikationen
GridScan/Pro 1,96 m GridScan/Pro 2,5 m
Schutzfeldhöhe m 1,96 2,5
Reichweite m 1,0 bis 10,0 1,0 bis 10,0
Max. Schließgeschwindigkeit m/s 1,6- -
Max. Öffnungsgeschwindigkeit m/s 3,0 - -
Nennspannung V DC 10 bis 30 10 bis 30
Stromaufnahme bei 24 V DC mA 50 50
Ausgänge PNP/NPN oder OSE PNP/NPN oder OSE
Max. Kontaktbelastung mA 100 100
Verkabelung konventionell konventionell

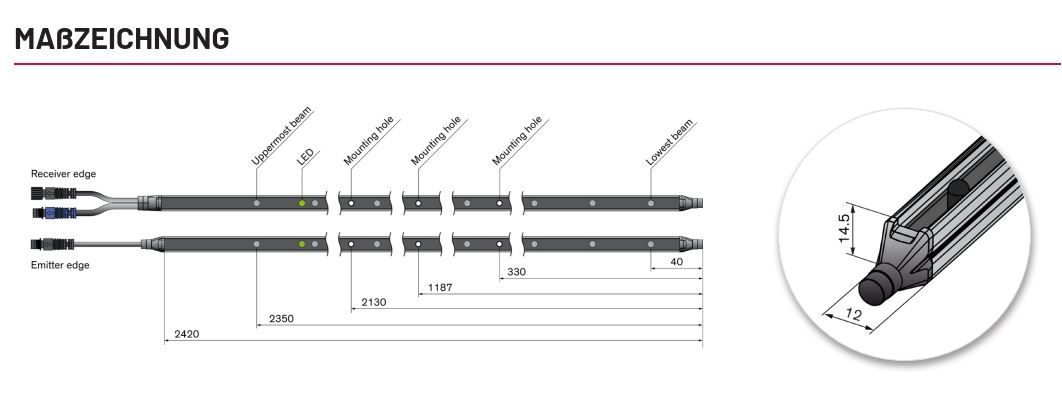

Maße (BxHxT) mm 12x2.030x14,5 12x2.570x14,5
Schutzart IP68 IP68
Temperaturbereich °C -40 bis +60 -40 bis +60
