Lieferumfang:

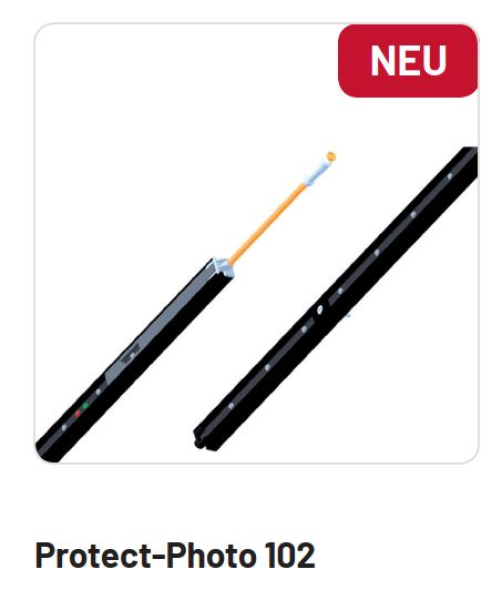

Lichtgitter
• Anschlußkabel 5.000 mm
• Synchronisationskabel 15.000 mm
• Montagematerial zur Montage in der Torzarge
• VE: 1 Stück
Merkmale:
• Optische Sicherheitseinrichtung zum Schutz vor Per-
sonen- und Sachschäden
• TÜV-geprüft nach EN 12978 |12445|12453
• Zur geschützten Montage direkt in der Führungs-
schiene
• Für die Steuerungen CS 310 und CS 255
Artikel-Nr. 159 278:
• Anschluss mit Widerstand 8k2 am Eingang 2 der Steu-
erung CS 310 | CS 255 bei Anschluss von 2 Lichtgittern
oder für Anschluss am Lichtschranken-Eingang ohne
8k2-Widerstand als Durchfahrts-Lichtschranke
Artikel-Nr. 177 536:
• Direkter Anschluss an den OSE-Eingang (Schließkan-
tensicherung) der Steuerung; dynamische Testung
des Lichtgitters
Technische Daten | Spezifikationen
Maße (BxHxT) (159 278) 16x1.110x16 mm
(177 536) 16x2.640x16 mm
Aktive Schutzfeldhöhe (159 278) 990 mm
(177 536) 2.520 mm
Nennspannung 24 V DC
Stromaufnahme 50 mA
Schutzart IP 67
Temperaturbereich -20°C bis +60°C
Verkabelung konventionell
Reichweite (159 278) 1,6 bis 10 m
(177 536) 1,6 bis 12 m
