Marantec Rollenketten Simplex, 3/4“ DIN 8187

Marantec RK 3/4“ - 12 B-1 Rollenkette 3/4“
DIN 8187

Lieferumfang:
5 Meter

                        RK 1 1/2“ - 24 B-1    RK 1 1/4“ - 20 B-1    RK 1“ - 16 B-1     RK 1/2“ - 08 B-1     RK 3/4“ - 12 B-1

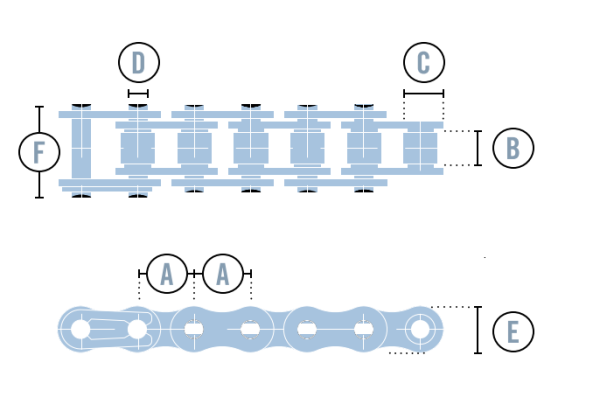

Maß A Teilung       3,81                         3,175                           2,54                   1,27                            1,905
Maß B Lichte
Weite                      2,54                        1,956                           1,702                   0,775                        1,168
Maß C                     2,54                        1,905                           1,588                  0,851                         1,207
Rollendurchmesser
Maß D                    1,463                       1,019                           0,828                  0,445                         0,572
Bolzendurchmesser
Maß E
Laschenhöhe       3,34                           2,64                             2,1                       1,18                          1,61
