Marantec Schiebetorantrieb, SDO 35-21-45 E FU/E, Antriebssysteme für schwere Schiebetore

Marantec  SDO 35-21-45 E FU/E Schiebetorantrieb mit
Frequenzumrichter für gewerbliche Nutzung
für Torflügel bis 17,2 m und 3.800 kg, 400 V AC, Steuerung
CS 320 FU, Modul 6

Lieferumfang:

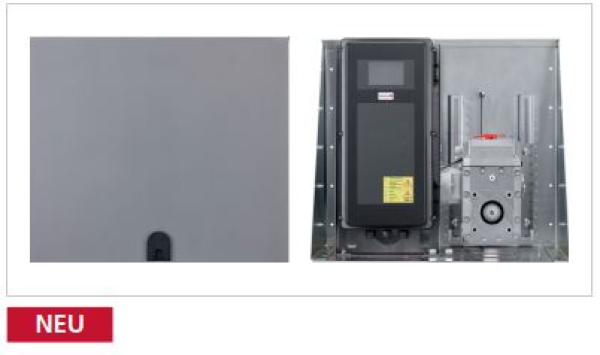

· Motor-Aggregat
   mit integrierter Steuerung Control CS 320 bzw. CS 320 FU
· Edelstahl-Abdeckhaube, abschließbar
· Bodenkonsole und Stirnrad Modul 6 vormontiert
· Montagematerial
Einsatzbereich:
Torbreite (max.)                                 17.200 mm
Torgewicht (max.)                                  3.800 kg
Modul                                                                 6

Mechanische Daten:
Drehmoment (max.)                                210 Nm
Nenndrehzahl (max.)                             45 min−1
Laufgeschwindigkeit bei                          170mm/s

Elektrische Daten:
Nennspannung                                      400 V AC
Nennfrequenz                                              50 Hz
Stromaufnahme                                            4,0 A
Motorleistung                                               1,5kW
Zyklen pro Stunde (max.)                                   8
Motorspanung                                        400 V AC
Steuerspannung                                      24 V DC
Schutzart Motor-Aggregat                            IP 54
Schutzart Steuerung                                    IP 65
Schutzklasse                                                       I

Umgebungsdaten:
Temperaturbereich Motor-Aggregat               −20 °C bis +55 °C
Temperaturbereich Steuerung                       −10 °C bis +45 °C

Merkmale:
Frequenzumrichter-Technik (nur 120 642)
Absolutwertgeber-Technik
Laufzeitbegrenzung
Integrierte Entriegelung
Gehäusezugang über abschließbare Haube
Integrierte Auswertung 8,2 kΩ
Höhenverstellbares Stirnrad, max. 150 mm verstellbar
Programmierung und Zustandsmeldung über LC-Display
Drehrichtungsumkehr programmierbar
Automatische Zulauffunktion
Toraufzeit und Vorwarnzeit getrennt programmierbar
Teilöffnung programmierbar
Laufgeschwindigkeit AUF und ZU programmierbar (nur 120 642)
Soft-Lauf-Position AUF und ZU programmierbar (nur 120 642)
Soft-Lauf-Geschwindigkeit AUF und ZU programmierbar (nur 120 642)
4 programmierbare Relais-Ausgänge
2 programmierbare Eingänge
Wartungs- und Zyklenzähler auslesbar
Wartungsintervall einstellbar
Fehlersignalisierung mit Fehlerspeicher
Mehrstufi ge Reset-Funktion (komplett, ohne FU, nur MS-Bus)
Anschluss für:
Taster (konventionell)
Funk-Empfänger (steckbar)
Erweiterungsmodul EM 172 Gegenverkehrssteuerung (MS-Bus)
Wochenzeitschaltuhr (steckbar)
Marantec-Lichtschranke AUF und ZU (konventionell)
Fremd-Lichtschranke AUF und ZU (konventionell)
Haltkreis (konventionell)
Schließkantensicherung 8,2 kΩ AUF und ZU (konventionell)
Signalleuchte (konventionell)
Versorgung externer Elemente 24 V DC max. 500 mA
(konventionell)
Versorgung externer Elemente 230 V AC max. 1.000 mA
(konventionell)
​
Auf Anfrage erhältlich:
· Max. Torbreite von bis zu 21,5 m
· Aussenentriegelung mit
  Profilhalbzylinder
· Erweiterter Temperaturbereich
  Motor-Aggregat bis −40 °C und
  Steuerung bis −35 °C
· Nothandkurbel und integrierte
  Fangvorrichtung für steigende
  Schiebetore
