Marantec Überladebrückensteuerung RS 300V Taster 4+AR

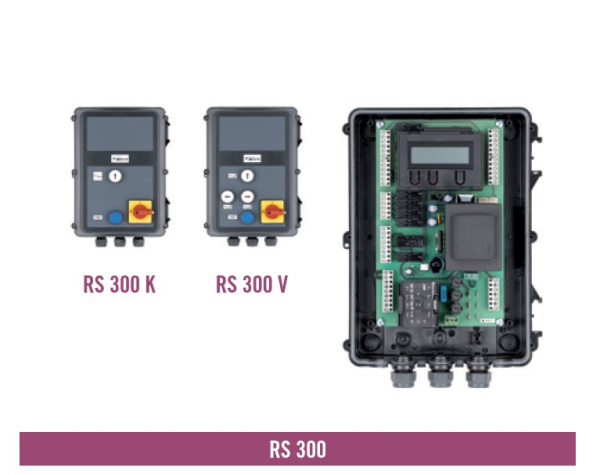

Überladebrückensteuerung RS 300V

Die Komfortsteuerung für Überladebrücken RS 300 dient zur Ansteuerung von
Überladebrücken mit Klappkeil oder Vorschublippe. Der Funktionsum-
fang ist optimal abgestimmt auf die Anforderungen in diesem Bereich und bietet
dem Anwender eine Vielzahl von Anschlussmöglichkeiten, um auch
komplexe Steueraufgaben einfach lösen zu können. Die Programmierung
erfolgt über das bewährte Klartext-Display und es stehen zwei Auslieferungs-
varianten stehen zur Verfügung:
RS 300 K zur Ansteuerung einer Überladebrücke mit Klappkeil und 1 oder 2 Ventilen.
RS 300 V zur Ansteuerung einer Überladebrücke mit Vorschublippe und 2 oder 3 Ventilen.

Lieferumfang:
VE:1 Stück
Lippe:=Vorschub
Gehäuse: Standard
Imput: 400V
Taster:4+AR

Funktion:

· RS 300 K : Zur Ansteuerung einer Überladebrücke mit Klappkeil
 Ansteuerung von 1- oder 2-Ventil-Aggregaten
· RS 300 V : Zur Ansteuerung einer Überladebrücke mit Vorschublippe
 Ansteuerung von 2- oder 3-Ventil-Aggregaten
· Anlaufverriegelung nach Spannungsausfall
· Phasenausfallerkennung
· Drehfeldprüfung via Spannungsüberwachung
· 1 programmierbarer Eingang mit 4 Funktionen
· Ansteuerung der Torabdichtung (Shelter-Funktion)
· Freigabe / Verriegelung durch externe Torsteuerung
· Freigabe / Verriegelung der Torautomatik
· Auto-Return-Funktion
· Zykluszähler

Bedienung:

· 1 Richtungstaste (RS 300 K)
· 3 Richtungstasten (RS 300 V)
· Auto-Return-Taste
· Steckbarer LCD Monitor mit Klartextanzeige
· Zustands– und Diagnosemeldungen

Aufbau und Anschluss

·· Integrierter Hauptschalter
· Integrierte Sicherungen für das Hydraulikaggregat (max. 6,3 A)
· Kurzschlussfeste Steuerspannung
· Versorgung für externe Geräte (24V-DC / 2500 mA)
· Anschluss von Innen- und Außenampeln
· Anschluss von Radkeil und Anfahrsensor
· Anschluss von Verladeleuchte oder Signalhorn
· Anschluss für Not-Aus
· Anschluss zur Verriegelung der Überladebrücke
· Anschluss zur Verriegelung der Toranlage
· Alle Anschlüsse sind steckbar
· Niedriger Gehäuseboden
· Integrierte Deckelscharniere
· Einstellbare, vormontierte Wandhalter
· Kabeltunnel für Anschlussleitungen

Optional:

· Integrierte 3-fach Tastatur für eine externe Toranlage
· Taste zur Zwangsabsenkung (RS300 V)
· 4 oder 2 Richtungstasten (RS300 V)

Technische Daten:

Betriebsspannung V 230 / 400 / 3~
Netzfrequenz Hz 50 / 60
Steuerspannung V 24
Maximale Belastbarkeit kW (A) 2,2 (6,3)
Max. Stromaufnahme pro Ventil mA 600
Schutzart IP 65
Temperaturbereich °C –10 / +55
Maße, B x H x T (extern) mm 215 x 275 x 190
Stückgewicht (extern) kg 2,5
