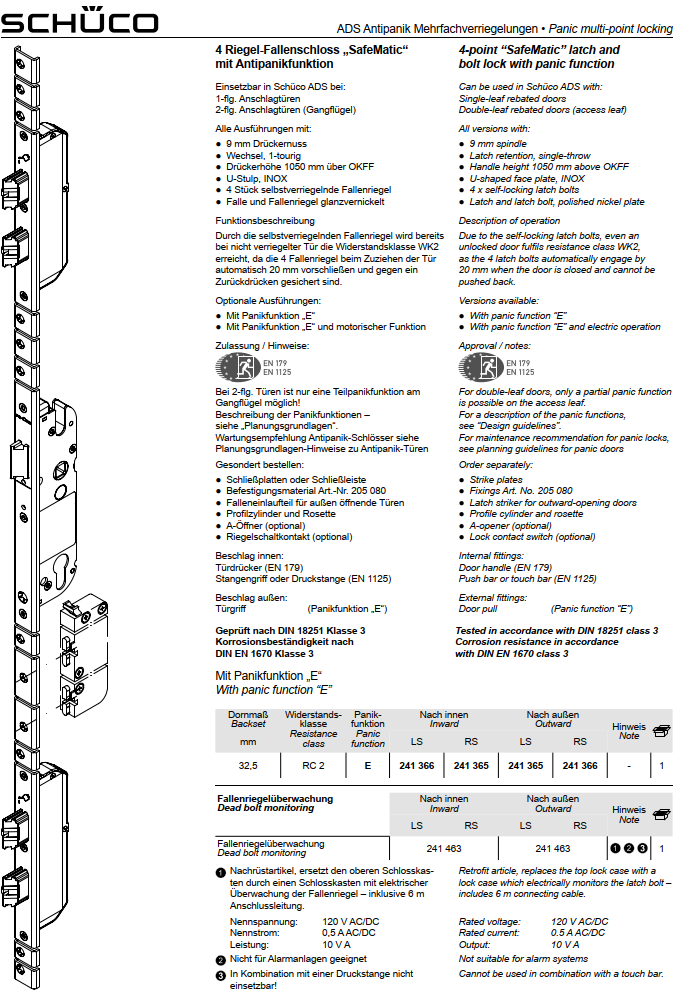

Schüco 4 Riegel-Fallenschloss „SafeMatic“ mit Antipanikfunktion, 241 365,
nach innen RS, Panikfunktion E.
Lieferumfang:
VE = 1 Stück
Einsetzbar in Schüco ADS bei:
1-flg. Anschlagtüren
2-flg. Anschlagtüren (Gangflügel)
Alle Ausführungen mit:
● 9 mm Drückernuss
● Wechsel, 1-tourig
● Drückerhöhe 1050 mm über OKFF
● U-Stulp, INOX
● 4 Stück selbstverriegelnde Fallenriegel
● Falle und Fallenriegel glanzvernickelt
Funktionsbeschreibung
Durch die selbstverriegelnden Fallenriegel wird bereits
bei nicht verriegelter Tür die Widerstandsklasse WK2
erreicht, da die 4 Fallenriegel beim Zuziehen der Tür
automatisch 20 mm vorschließen und gegen ein
Zurückdrücken gesichert sind.
Optionale Ausführungen:
● Mit Panikfunktion „E“
● Mit Panikfunktion „E“ und motorischer Funktion
Zulassung / Hinweise:
EN 179
EN 1125
Bei 2-flg. Türen ist nur eine Teilpanikfunktion am Gangflügel möglich!
Beschreibung der Panikfunktionen – siehe „Planungsgrundlagen“.
Wartungsempfehlung Antipanik-Schlösser siehe
Planungsgrundlagen-Hinweise zu Antipanik-Türen
Gesondert bestellen:
● Schließplatten oder Schließleiste
● Befestigungsmaterial Art.-Nr. 205 080
● Falleneinlaufteil für außen öffnende Türen
● Profilzylinder und Rosette
● A-Öffner (optional)
● Riegelschaltkontakt (optional)
Beschlag innen:
Türdrücker (EN 179)
Stangengriff oder Druckstange (EN 1125)
Beschlag außen:
Türgriff (Panikfunktion „E“)
Geprüft nach DIN 18251 Klasse 3
Korrosionsbeständigkeit nach
DIN EN 1670 Klasse 3
Mit Panikfunktion „E“
Dornmaß
Widerstands-
klasse
Panik-
funktion
Nach innen
LS | RS
Nach außen
LS | RS
Hinweis
32,5 mm
RC 2
E
241 366 | 241 365
241 365 | 241 366
1
34,0 mm
RC 3
E
241 414 | 241 413
241 443 |241 444
Fallenriegelüberwachung
Nach innen
Nach außen
Hinweis
Fallenriegelüberwachung
241 463
241 463
1+2+3
Hinweis! 1: Nachrüstartikel, ersetzt den oberen Schlosskasten durch einen Schlosskasten
mit elektrischer Überwachung der Fallenriegel – inklusive 6 m Anschlussleitung.
Nennspannung: 120 V AC/DC
Nennstrom: 0,5 A AC/DC
Leistung: 10 V A
2: Nicht für Alarmanlagen geeignet
3: In Kombination mit einer Druckstange nicht
einsetzbar!

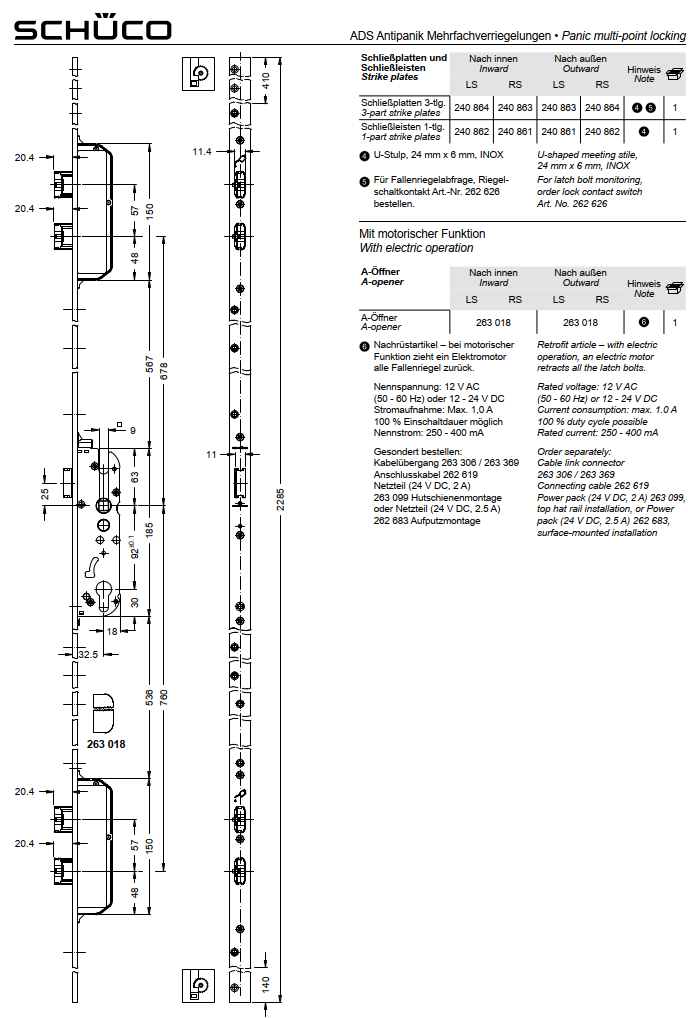

Schließplatten und Schließleisten
Nach innen
LS | RS
Nach außen
LS | RS
Hinweis
Schließplatten 3-tlg.
240 864 | 240 863
239 633 | 239 634
4+5
Schließleisten 1-tlg
240 862 | 240 861
240 861 | 240 862
4
Hinweis:
4: U-Stulp, 24 mm x 5 mm, INOX
5: Für Fallenriegelabfrage, Riegelschaltkontakt Art.-Nr. 262 626 bestellen
Mit motorischer Funktion
Nach innen
LS | RS
Nach außen
LS | RS
Hinweis
A-Öffner
263 018
263 018
6
Hinweis! 4: Nachrüstartikel – bei motorischer Funktion zieht ein Elektromotor
alle Fallenriegel zurück.
Nennspannung: 12 V AC
(50 - 60 Hz) oder 12 - 24 V DC
Stromaufnahme: Max. 1,0 A
100 % Einschaltdauer möglich
Nennstrom: 250 - 400 mA
Gesondert bestellen:
Kabelübergang 263 306 / 263 369
Anschlusskabel 262 619 Netzteil (24 V DC, 2 A)
263 099 Hutschienenmontage oder Netzteil (24 V DC, 2.5 A)
262 683 Aufputzmontage
HINWEIS: Das Austauschen von Beschlagteilen und das Justieren des
Fensters dürfen nur durch einen Fachmann erfolgen!
