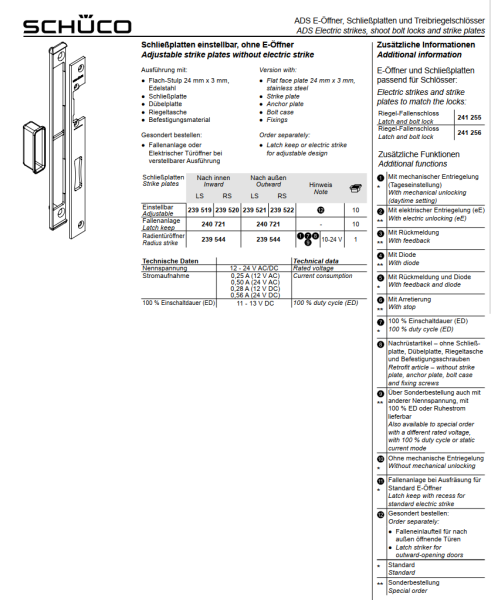

Schüco ADS Fallenanlage, für Schließplatten ohne E-Öffner,
240721, LS/RS nach innen und nach aussen
Lieferumfang:
1 Stück Fallenanlage
Ausführung mit:
● Flach-Stulp 24 mm x 3 mm, Edelstahl
● Schließplatte
● Dübelplatte
● Riegeltasche
● Befestigungsmaterial
Gesondert bestellen:
● Fallenanlage oder Elektrischer Türöffner bei
verstellbarer Ausführung
Schließplatten
Nach innen LS / RS
Nach außen LS / RS
Hinweis
Einstellbar
239 519 / 239 520
239 521 / 239 522
12
Fallenunterlage
240721
240721
-
Radientüröffner
239544
239544
1+7+8+9
12-24V
Technische Daten
Nennspannung
12 - 24 V AC/DC
Stromaufnahme
0,25 A (12 V AC)
0,50 A (24 V AC)
0,28 A (12 V DC)
0,56 A (24 V DC)
100 % Einschaltdauer (ED)
11 - 13 V DC
Zusätzliche Informationen E-Öffner und Schließplatten passend für Schlösser: Riegel-Fallenschloss 241 255 Riegel-Fallenschloss 241 256
Zusätzliche Funktionen Hinweis 1:* Mit mechanischer Entriegelung * (Tageseinstellung) Hinweis 2* Mit elektrischer Entriegelung (eE)* Hinweis 3** Mit Rückmeldung ** Hinweis 4* Mit Diode* Hinweis 5** Mit Rückmeldung und Diode** Hinweis 6 Mit Arretierung* Hinweis 7 100 % Einschaltdauer (ED) Hinweis 8 Nachrüstartikel – ohne Schließ- platte, Dübelplatte, Riegeltasche und Befestigungsschrauben Hinweis 9** Über Sonderbestellung auch mit anderer Nennspannung, mit 100 % ED oder Ruhestrom lieferbar Hinweis 10* Ohne mechanische Entriegelung Hinweis 11* Fallenanlage bei Ausfräsung für Standard E-Öffner Hinweis 12 Gesondert bestellen: Falleneinlaufteil für nach außen öffnenden Türen Hinweis 13* Mit Signalprozessor Hinweis 14* Mit Fallenführung Bedeutung: * Standard ** Sonderbestellung
