Schüco Fenstergriff, Handhebel LS, RAL 9010, 277789, für PASK

Product No.:
277789
Shipping time:
4 -8 working days, ex works 4 -8 working days, ex works
265,20 EUR

incl. 19% tax excl. Shipping costs

Add to wish list
Description

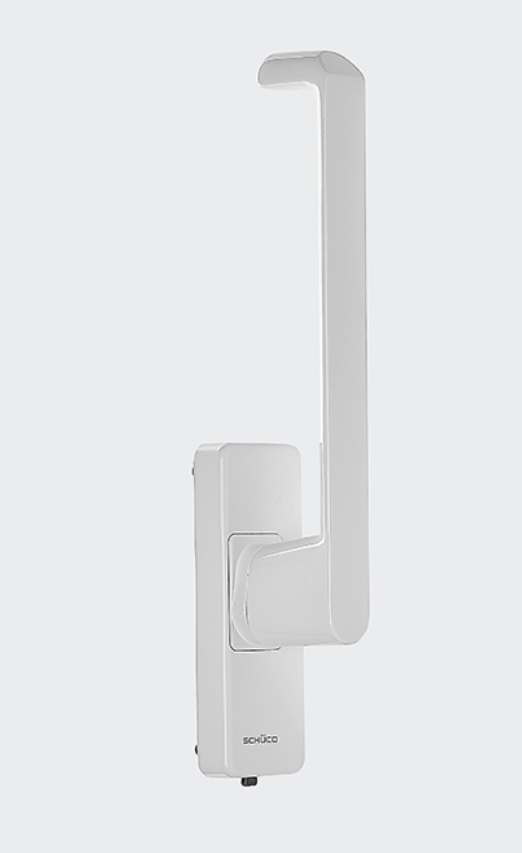

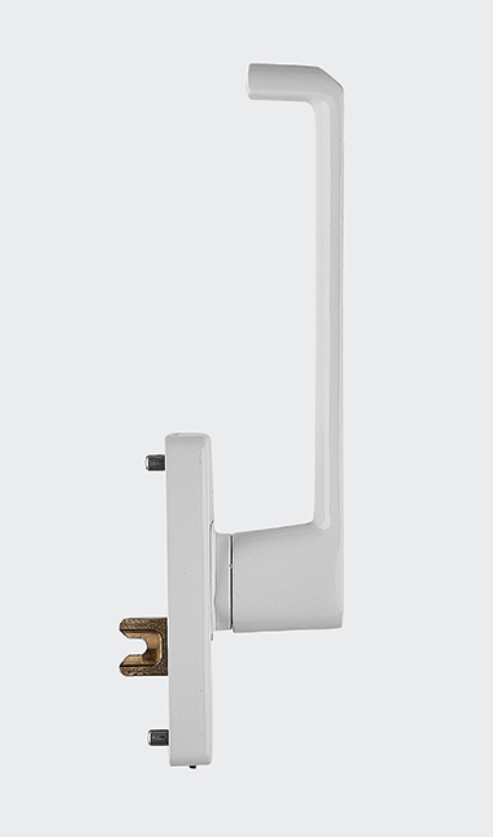

Schüco Fenstergriff (Handhebel)
9010, DIN links verwendbar, Royal S, AWS und ASS

Zur Betätigung für Falt-Schiebe-/ PASK-Anlagen
Für Öffnungsrichtungen DIN links verwendbar
Design-Alternative für Art. Nr. 277786 (Silber Look), 277792 (Verkehrsweiß)
Original Schüco Ersatzteil
Beschlagsystem: Royal S, AWS, PASK, PASK Simply Smart
Fensterprofilsystem: Royal S, AWS
Baujahre: Royal S 1993 bis 2007, AWS & PASK 2005 bis heute,
AWS & PASK SimplySmart 2013 bis heute
Farbe: 9010

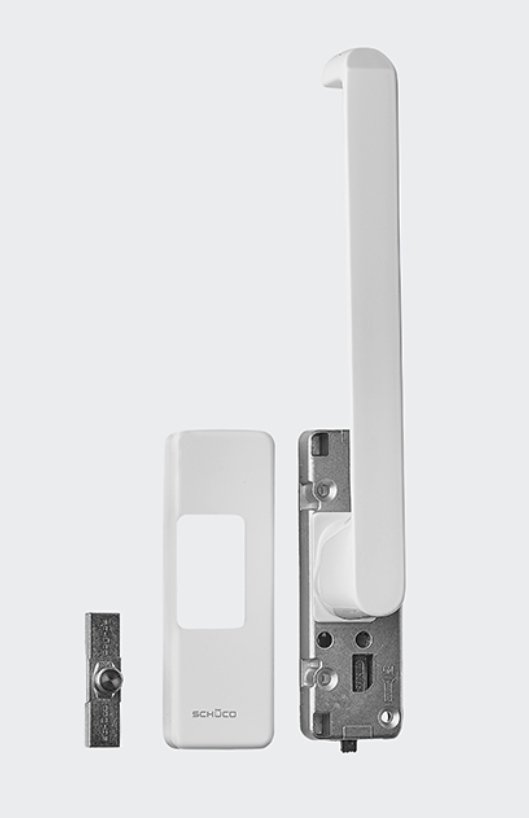

Lieferumfang je Verpackungseinheit:
1 Stück Getriebe-Drehgriff, 2 Stück
   Senkschraube M5x25, 2 Stück Sechskantmutter M5, 1 Stück Griffmitnehmer,
1 Stück Abdeckklappe, 1 Stück Aufkleber Aussperrsicherung
  Art.-Nr. 277789

HINWEIS: Das Austauschen von Beschlagteilen und das Justieren des
Elements dürfen nur durch einen Fachmann erfolgen!

Bei dieser Position handelt es sich um einen Sonderbestellung,
die von der Rücknahme ausgeschlossen ist.


Grundbeschlag 150kg    1  nach Links 276151 nach rechts  276152

Scherensatz 1 nach Links 276161  / nach Rechts 276162
Federelement 1 255437 248533 KT 0300
Eckumlenkung unten 1 255437 248533 KT 0400
Adapter 1 255437 248533 KT 0500
Abdeckkappe RS 1 255437 248532 KT 0300
Abdeckkappe LS 1 255437 248531 KT 0300
Laufwagensatz 150 kg 1 nach Links  276163 / nach Rechts 276164 (Rolle 26Ø)
Scherengleiter 2 255439  223441 KT 0600
Halter 1 Sonderbestellung  223993 KT 0300
Aushebesicherung 1 Sonderbestellung 248531 KT 0800
Stützbock 150kg 1 Sonderbestellung  248531 KT 0900
Kippverriegelung VP 1
VP 10		 248659
277016
Auslöser 1 Sonderbestellung 248638 G0 0000
Riegelstück E VP 50 233684 233385 (VE1)
Schließrolle VP 50 243048 243047 (VE1)
Kupplungsstück VP 1
VP 50		 276168
276268
FR-Zentrierung VP 1 248621
Zubehör 150kg 1
1
1		 233365
233366
233367		 Silver Look
9005
9016
Handhebel 1
1
1
1
1
1		 nach Links / nach rechts
247685     / 247686
247689    /  247690
247691   /  247692
247687  /   247688
247693 /    247694
CO
9010
9016
9005
Edelstahl
Mitnehmer VP 1 Sonderbestellung 247686 KT 0200
Riegelstange, 6 Meter 333876 Co
Führungsschiene 6 Meter 223695
223681		 CO
Laufschiene 150kg 6 Meter 153900
153910		 CO          (189807)
C35         (189806)
Abdeckprofil U80 6 Meter 485200 (199370)
Abdeckschiene 6 Meter 223460
223114
223113		 9016
9010
9005
8mm Schubstange 5 Meter 219657
Schüco AWS Fensterbeschlag PASK Ersatzteile Übersicht
Schüco AWS Fensterbeschlag PASK Ersatzteile Übersicht
Einbauanleitung

Einbauanleitung Fenstergriff / Handhebel
