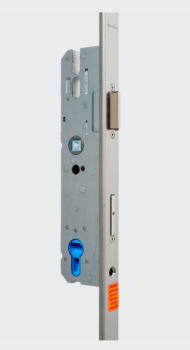

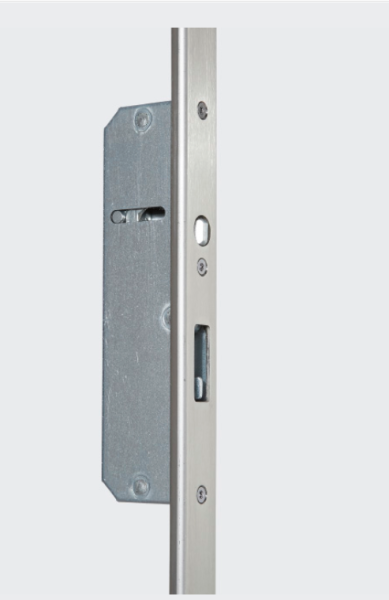

Schüco, Schwenkriegel-Bolzenschloss, Mehrfachverriegelung,
241496, RC3, Dornmaß 39,0 mm, Softlockfalle
Lieferumfang:
VE = 1 Stück
Art.-Nr. 241496 Schwenkhaken-Bolzenschloss Nicht am Lager, der Versand erfolgt von Schüco.
Sonderbestellung keine Rücknahme
Für Öffnungsrichtung DIN links und DIN rechts
verwendbar.
Einsetzbar in Schüco ADS HD bei: 1-flg. Anschlagtüren 2-flg. Anschlagtüren (Gangflügel)
Alle Ausführungen mit: ● Wechsel, 2-tourig ● Drückerhöhe 1050 mm über OKFF ● 10 mm Drückernuss ● U-Stulp, INOX ● Softlock-Falle zur Verminderung der Schließgeräusche ● 2 Stück Schwenkhaken-Rundbolzen Kombination und Riegel (Hauptschloss) ● Falle und Riegel glanzvernickelt, Schwenkhaken und Rundbolzen verzinkt
Gesondert bestellen: ● Schließplatten oder Schließleiste ● Befestigungsmaterial Art.-Nr. 205 080 ● Falleneinlaufteil für außen öffnende Türen ● Profilzylinder und Rosette ● E-Öffner (optional) ● Riegelschaltkontakt Art.-Nr. 240 619 für Schwenkhaken (optional)
Beschlag innen: Türdrücker mit 45° Drückerweg Beschlag außen: Türgriff
Geprüft nach DIN 18251-3 Klasse 3 Korrosionsbeständigkeit nach DIN EN 1670 Klasse 3
Mit Softlockfalle
Dornmaß
Widerstands- klasse
Panik-funktion
Nach innen DIN LS / DINRS
Nach außen DIN LS/DIN RS
Hinweis
34,0 mm
RC 3
-
241 735
241 735
1
39,0 mm
RC 3
-
241 496
241 496
2
54,0 mm
RC 3
-
241 497
241 497
2 + 3
Hinweis 1: Für Schüco ADS 90 PL.SI und ADS 90.SI nach innen öffnend, Artikel mit 39 mm Dornmaß auswählen!
Hinweis 2: Bei ADS HD nur einsetzbar in: Türflügel 100/100 nach innen öffnend Türflügel 75/125 nach außen öffnend Bei ADS 50.NI nur einsetzbar in: Türflügel 98/98 nach innen öffnend Türflügel 76/120 nach außen öffnend
Hinweis 3: Rosetten-Durchgangslöcher ab Dornmaß 45,0 mm
Mit Rollenfalle
Dornmaß
Widerstands- klasse
Panik- funktion
Nach innen LS / RS
NaLS/RSch außen
Hinweis
34,0 mm
RC 3
-
279 157
279 157
4+5
Hinweis: 4 Ermöglicht die Verwendung eines inneren und äußeren Türgriffes Hinweis: 5 Einsatz E-Öffner nicht möglich
Schließplatten und Schließleisten
Nach innen DIN LS
Nach innen DIN RS
Nach aussen DIN LS
Nach außen DIN RS
Hinweis
Schließplatten 3-tlg.
239 991
239 992
239 991
239 992
6
Schließplatten 1-tlg.
239 791
239 792
239 791
239 792
6
Hinweis:6 U-Stulp, 24 x 5 mm, INO
Radientüröffner
Radientüröffner
Nach innen
LS/RS
Nach aussen
LS/RS
Hinweis
Für Schüco ADS HD
239676
239676
7
240569
240569
7
Hinweis!:
Technische Daten siehe "E-Öffner"
Schließplatte und Treibriegelschlösser
HINWEIS: Das Austauschen von Beschlagteilen und das Justieren des
Fensters dürfen nur durch einen Fachmann erfolgen!
