Schüco Schwenkriegel-Schloss, 211 397, RS/LS, ADS HD
Mehrfachverriegelungen.
Lieferumfang:
1 Stück LS/RS
Sonderbestellung, keine Rücknahme

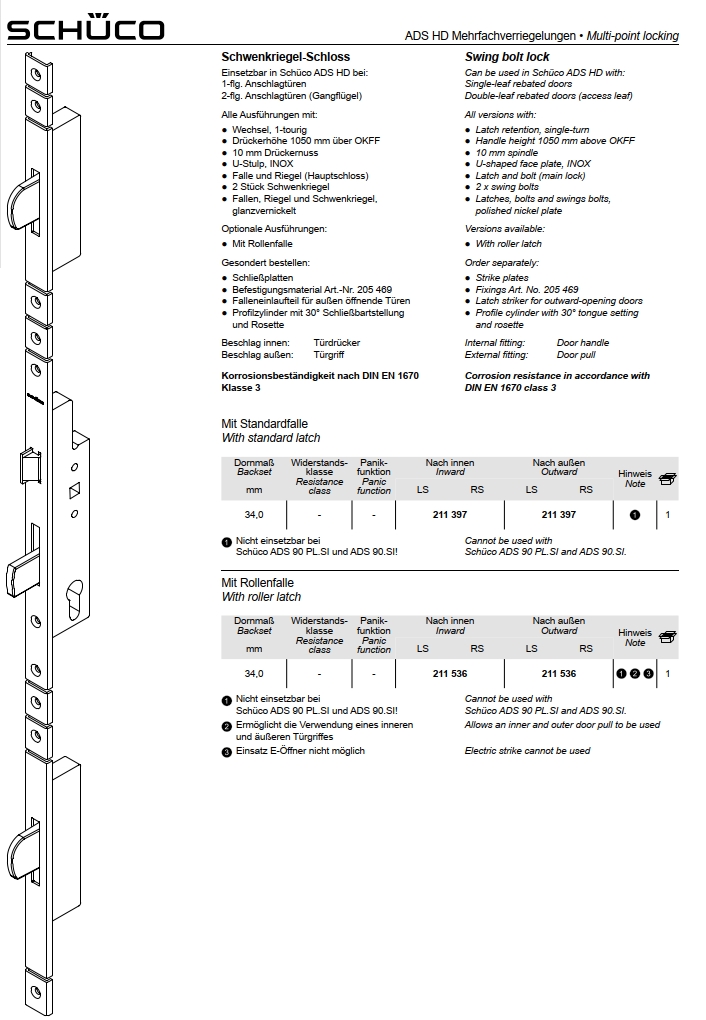

Schwenkriegel-Schloss
Einsetzbar in Schüco ADS HD bei:
1-flg. Anschlagtüren
2-flg. Anschlagtüren (Gangflügel)
Alle Ausführungen mit:
● Wechsel, 1-tourig
● Drückerhöhe 1050 mm über OKFF
● 10 mm Drückernuss
● U-Stulp, INOX
● Falle und Riegel (Hauptschloss)
● 2 Stück Schwenkriegel
● Fallen, Riegel und Schwenkriegel, glanzvernickelt
Optionale Ausführungen:
● Mit Rollenfalle
Gesondert bestellen:
● Befestigungsmaterial Art.-Nr. 205 469
● Falleneinlaufteil für außen öffnende Türen
● Profilzylinder mit 30° Schließbartstellung und Rosette
Beschlag innen: Türdrücker
Beschlag außen: Türgriff
Korrosionsbeständigkeit nach DIN EN 1670 Klasse 3
Dornmaß
Widerstands-
klasse
Panik-
funktion
Nach innen
Nach außen
Hinweis
34,0
-
-
LS / RS
211 397
LS / RS
211 397
1
Mit Rollenfalle
34,0
211 536
211 536
1+2+3
1:Nicht einsetzbar bei Schüco ADS 90 PL.SI und ADS 90.SI!
2:Ermöglicht die Verwendung eines inneren und äußeren Türgriffes
3:Einsatz E-Öffner nicht möglich

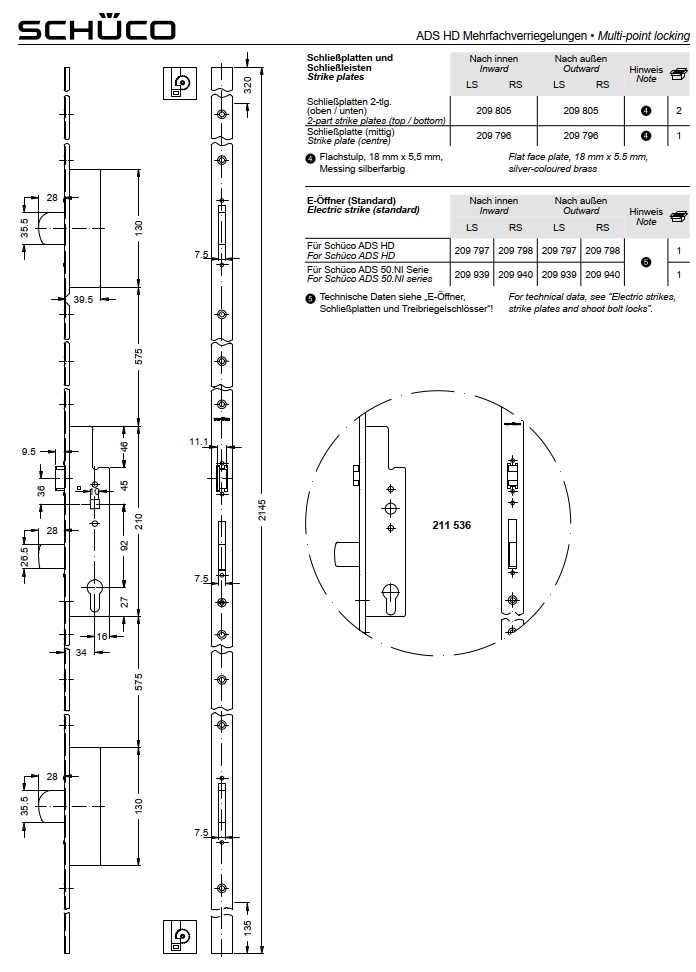

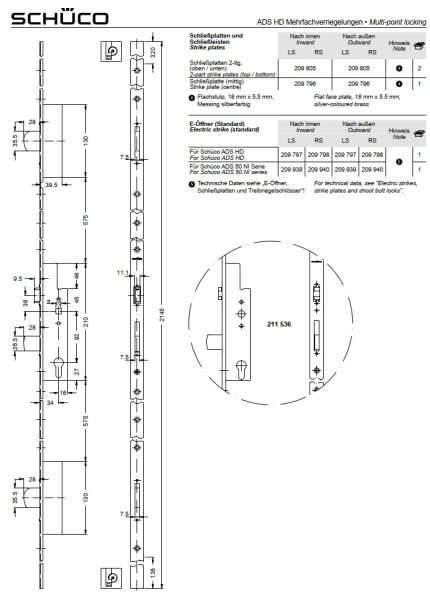

Schließplatten und Schließleisten (Standard)
Nach innen
Nach außen
Hinweis
Schließplatten 2-tlg.
(oben / unten)
LS /RS
209 805
LS /RS
209 805
4
Schließplatte (mittig)
LS /RS
209 796
LS /RS
209 796
4
4: Flachstulp, 18 mm x 5,5 mm, Messing silberfarbig
E-Öffner (Standard)
Nach innen
Nach außen
Hinweis
Für Schüco ADS HD
LS /RS
209 797 / 209 798
LS /RS
209 797 / 209 798
5
Für Schüco ADS 50.NI Serie
LS /RS
209 939 / 209 940
LS /RS
209 939 / 209 940
5
5: Technische Daten siehe „E-Öffner, Schließplatten und Treibriegelschlösser“!
