Lieferumfang:

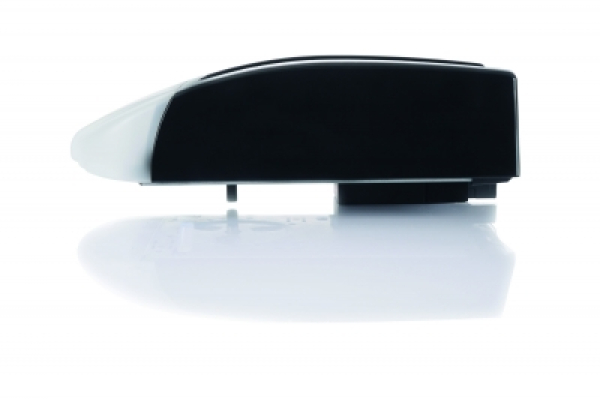

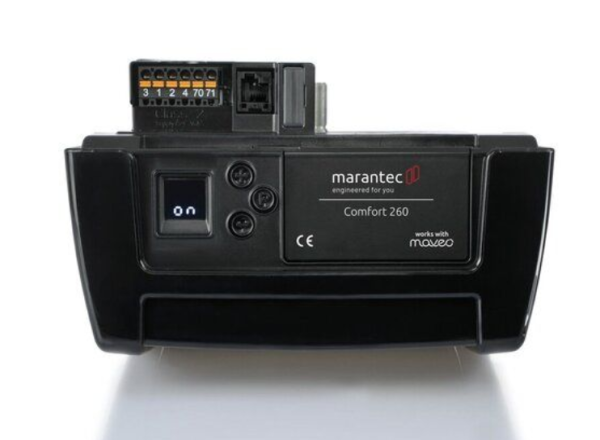

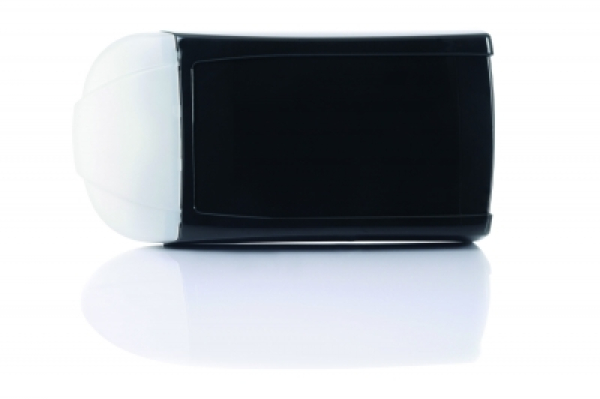

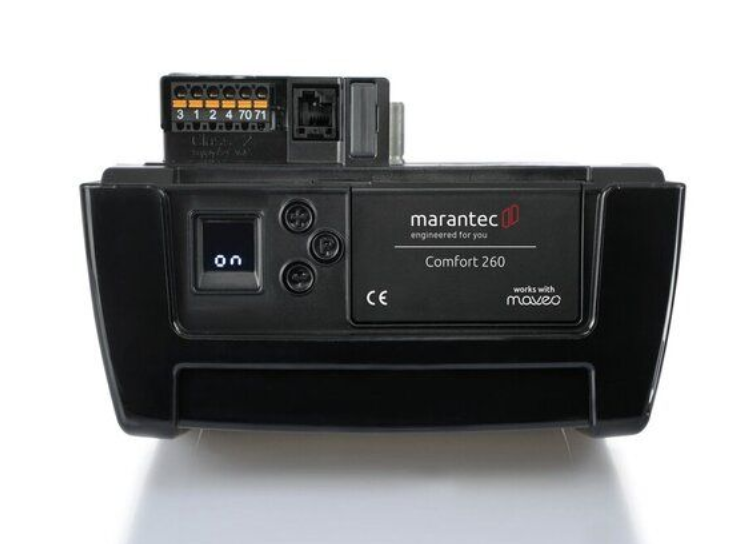

Motor-Aggregat mit integrierter Steuerung
Digital 168 Modulantenne 868 MHz Multi-Bit
Digital 382 Mini Handsender 2-Kanal 868 MHz Multi-Bit
Universal-Einbauset für Schwing- und Sektionaltore
Netzkabel mit Eurostecker, 1,5 m Funktion
· Stromspar-Technik
· Elektronische Endabschaltung
· Soft-Start/Soft-Stopp/Soft-Lauf
· Elektronische Aufschubsicherung
· Blockierschutz
· Laufzeitbegrenzung
· Entriegelung über Zugseil (innen)
· Antriebskopf um +/- 90° drehbar
· Marantec EOS Programmierung mit LC-Display
· Drehrichtungsumkehr programmierbar
· Back jump (Entlastung der Schließkante)
· Automatische Zulauffunktion
(nur in Verbindung mit einer Lichtschranke nutzbar)
· Toraufzeit und Vorwarnzeit programmierbar
· Beleuchtungsdauer programmierbar und über Funk schaltbar
· Abschaltautomatik AUF und ZU getrennt programmierbar
· Zwischenposition AUF und ZU getrennt programmierbar
· Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
· Soft-Lauf-Position AUF und ZU getrennt programmierbar
· Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
· Zargenfunktion (Ausblendung von Zargenlichtschranken)
· Programmierbarer Impulseingang und Ausgang
· Wartungszähler (Intervall programmierbar) und Zyklenzähler
· Fehlersignalisierung mit Fehlerspeicher
· Mehrstufi ge Reset-Funktion (Steuerung, Sicherheit, Funk, etc.)
· Anschluss (konventionell) für Taster, Lichtschranke und Haltkreis
· Anschluss (MS-Bus) für Erweiterungsplatinen
(Platinen integrierbar)
· Anschluss (MS-Bus) für Handprogrammiergerät
und Erweiterungsmodule
· Anschluss für Battery-Backup
· Ausgang 24 V DC, max. 50 mA Anwendung

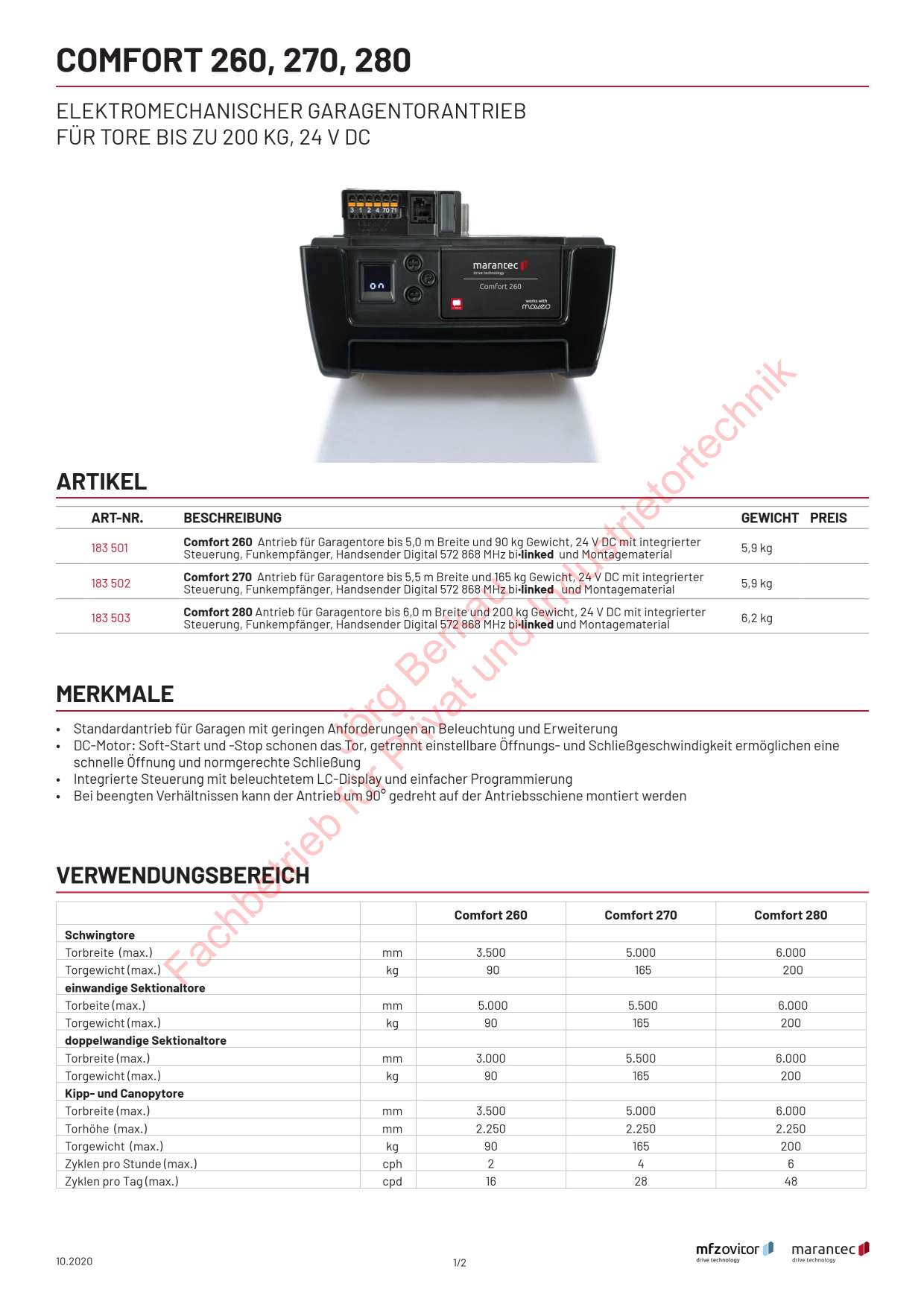

· Antriebssystem für privat genutzte Garagentore
· für Schwingtore bis 3.500 mm Torbreite und 90 kg Torgewicht
· für einwandige Sektionaltore bis 5.000 mm Torbreite
und 90 kg Torgewicht
· für doppelwandige Sektionaltore bis 3.000 mm Torbreite
und 90 kg Torgewicht
· für Kipp- und Canopytore bis 3.500 mm Torbreite
und 2.250 mm Torhöhe sowie 90 kg Torgewicht

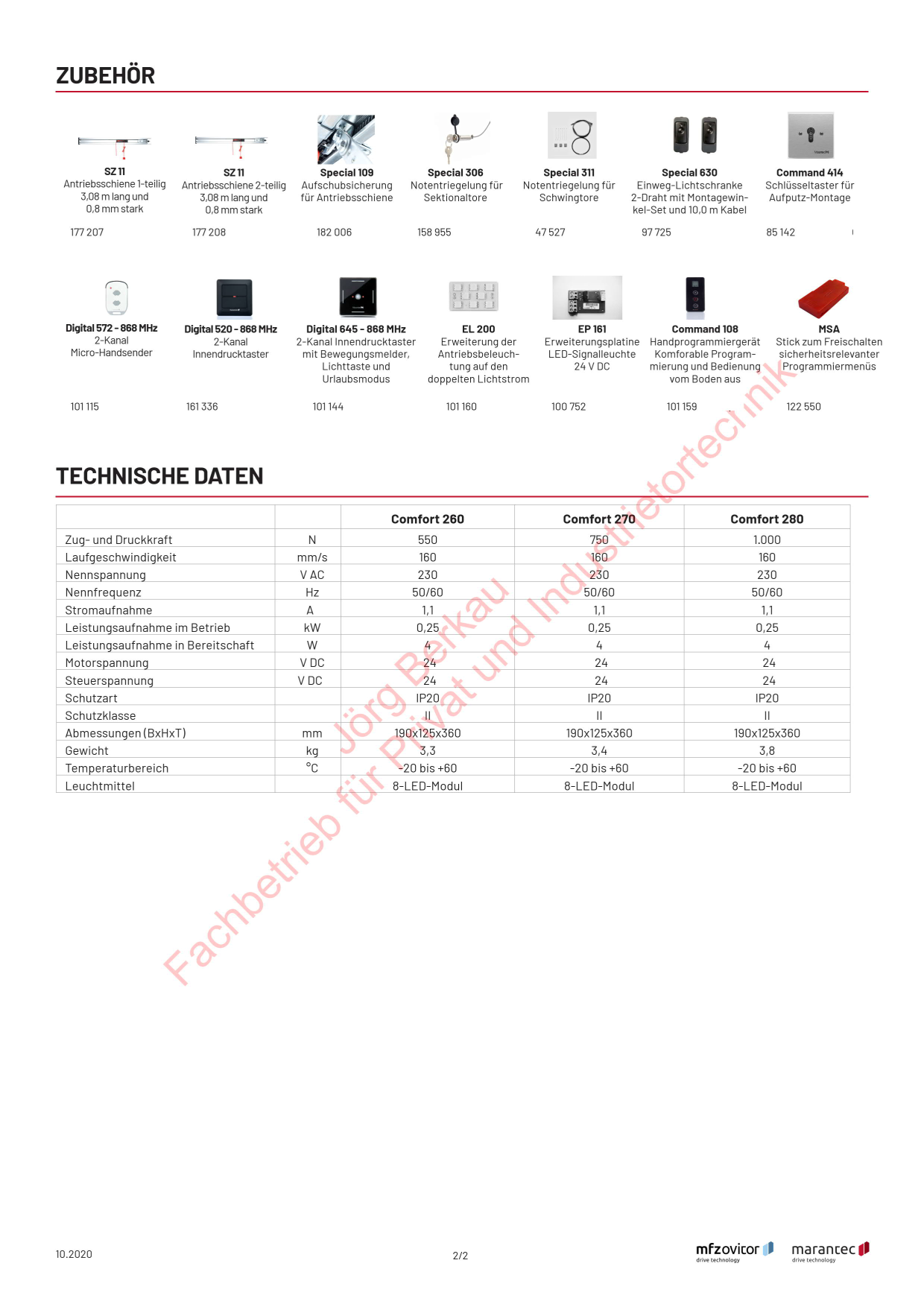

· In Verbindung mit Marantec-Antriebsschienen Elektrische Daten
Nennspannung 230 V
Nennfrequenz 50/60 Hz
Stromaufnahme 1,1 A
Leistungsaufnahme Betrieb 0,25 KW
Leistungsaufnahme Stand by ca. 4W
Betriebsart (Einschaltdauer) S2- 2 Min.
Steuerspannung 24 V DC
Schutzart Motor Aggregat IP 20
Schutzklasse II Mechanische Daten
Zug und Druckkraft max 550 N
Laufgeschwindigkeit max 160 mm / sek.
Öffnungszeit (torspezifisch) ca.14 sek. Umgebungsdaten
Abmessungen Motor 190 x 125 x 360 mm
Abmessung /Verpackung 245 x 145 x 500 mm
Gewicht 6,4 kg
Leuchtmitel 1 x 8 - LED - Modul die Antriebsschiene muss separat bestellt werden, bitte wählen Sie
