Marantec Comfort 525 L Set für 1-flügelige Drehtore bis 4,0 m:
24 V DC Motor, 3.000 N, 20 cm/s, 115°

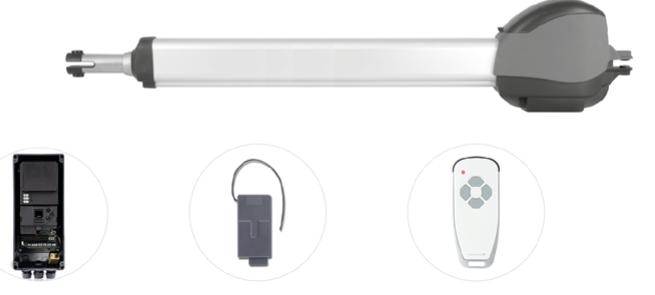

Lieferumfang:
• Motor-Aggregat, vorverkabelt 6x0,75 mm² 1.500 mm
• Externe Steuerung Control x.52
• Digital 921 Modulempfänger, 868 MHz bi.linked
• Digital 564 Mini-Handsender 4-Kanal, 868 MHz bi.linked
• Tor- und Pfeilerwinkel

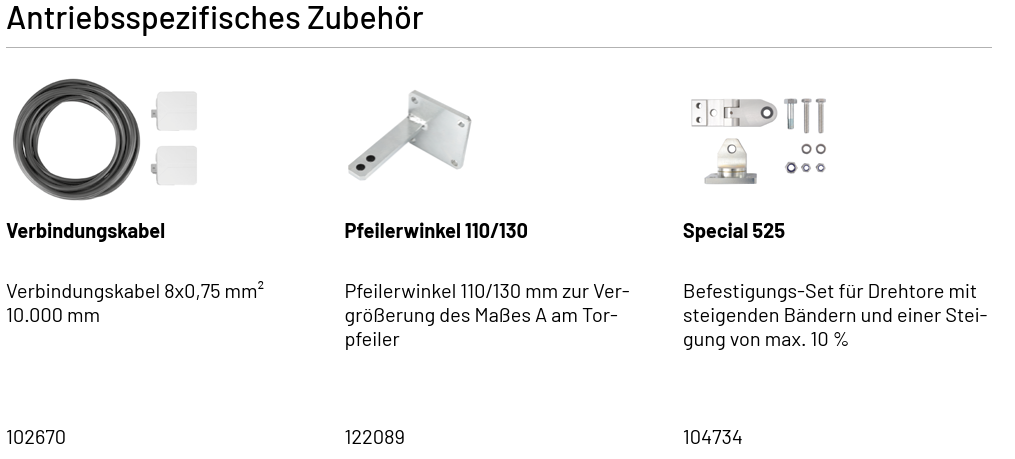

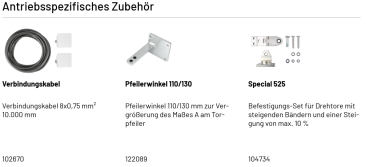

• Montagematerial Der Artikel 102670, Verbindungsleitung-Set
8-pol. 2-flg 10m muss gesondert bestellt werden.
Elektrische Daten Nennspannung 230 V
Nennfrequenz 50 / 60 Hz
Stromaufnahme 1.0 A Leistungsaufnahme Betrieb 0,2 KW
Leistungsaufnahme Stand-by <5 W Betriebsart (Einschaltdauer) KB 5 Min
Steuerspannung 24 V DC Schutzart ( Motor- Aggregat ) IP 44 Steuerung IP 65 Schutzklasse I
Merkmale Antrieb
• Stromabhängige Hinderniserkennung - Keine
aktive Schließkantensicherung nötig
• DC-Motor: Soft-Start und -Stop schonen das Tor
• Endlageneinstellung direkt an der Steuerung
• Referenzpunkt-Technik
• Sehr leise Mechanik
• Alle mechanischen Teile gegen Witterungseinflüsse geschützt
• Stabiles Aluminium-Druckguss-Gehäuse und UV-
beständige Kunststoff-Abdeckungen
• Tor- und Pfeilerwinkel für einfache Motorenmontage

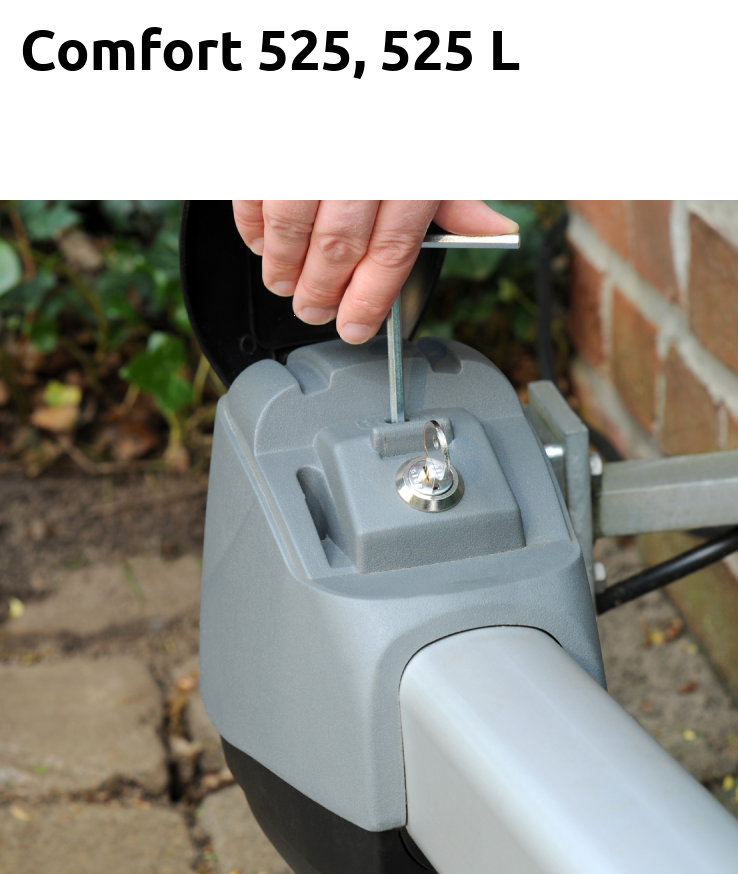

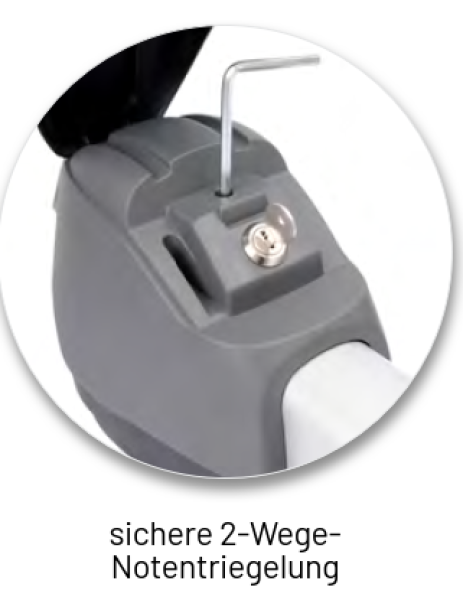

• Abschließbare Entriegelung
• Verwendbar bis zu einer Steigung von 10 %
Aufbau und Anschluss
• Steckbarer Funkempfänger
• Anschluss (konventionell) für Taster
• Anschluss (konventionell) für 2-Draht oder 4-Draht Lichtschranke AUF und ZU
• Anschluss (konventionell) für Haltkreis
• Anschluss (konventionell) für 8,2 kOhm Kontaktleiste AUF und ZU
• Anschluss (konventionell) für Signalleuchte 24 V DC
• Anschluss (konventionell) für Elektroschloss 24 V DC
• Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
• Anschluss für Battery-Backup
• Ausgang 24 V DC, max. 50 mA
Bedienung
• Marantec EOS Programmierung
• Programmierung und Zustandsmeldung über LC-Display
• Programmierung und Diagnose über optionales
externes Handprogrammiergerät möglich
Funktionen
• Stromspar-Technik
• Soft-Start/Soft-Stopp/Soft-Lauf
• Elektronische Aufschubsicherung
• Blockierschutz
• Laufzeitbegrenzung
• Automatische Zulauffunktion (nur in Verbindung mit einer
Lichtschranke nutzbar)
• Toraufzeit und Vorwarnzeit getrennt programmierbar
• Beleuchtungsdauer programmierbar und über Funk schaltbar
• Abschaltautomatik AUF und ZU getrennt programmierbar
• Teilöffnung programmierbar
• Gehflügel für 2-flügelige Tore programmierbar
• Laufgeschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Position AUF und ZU getrennt programmierbar
• Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
• Relais-Ausgang programmierbar
• Zyklenzähler
• Wartungsintervall programmierbar
• Fehlersignalisierung mit Fehlerspeicher
• Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk, etc.)

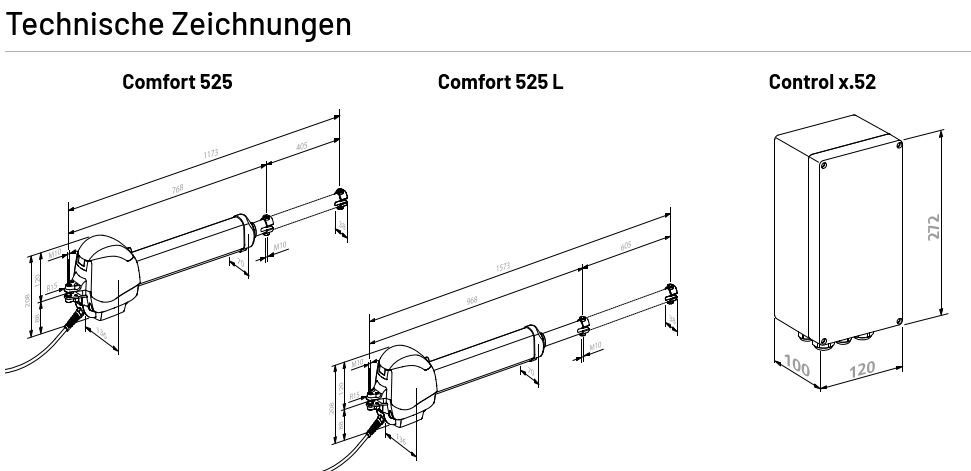

Technische Daten Comfort 525 / Comfort 525 L
Steigung (max.) [%] 10
Betriebsart (Einschaltdauer) S2 - 5 min
Zug- und Druckkraft (max.) [N] 3.000
Laufgeschwindigkeit (max.) [cm/s] 2
Öffnungswinkel (max.) [°] 120 115
Motorspannung [V] 24 V DC

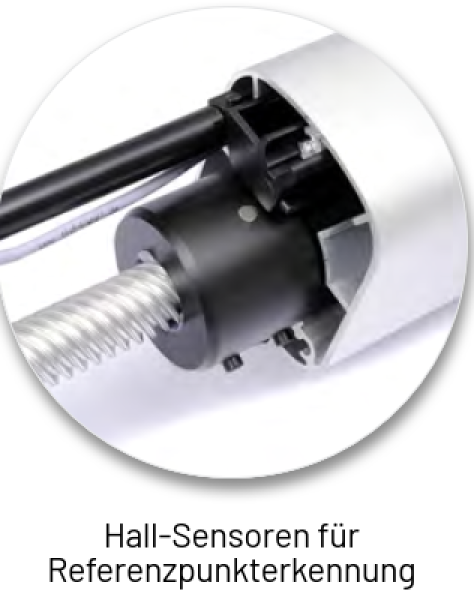

Endlagensystem Hallsensor
Schutzart IP44
