Marantec Deckenschlepper, Sektionaltorantriebe, STAI1-10-30 FU-I AWG Automatik

Anwendung;
Für federausgeglichene Sektionaltore
Antrieb max. 20 Zyklen / Stunde und max. 45 m2
Torgrösse (mit 13 kg/m2)

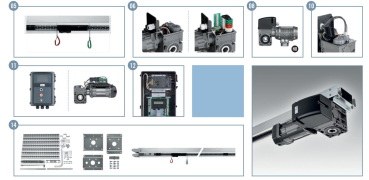

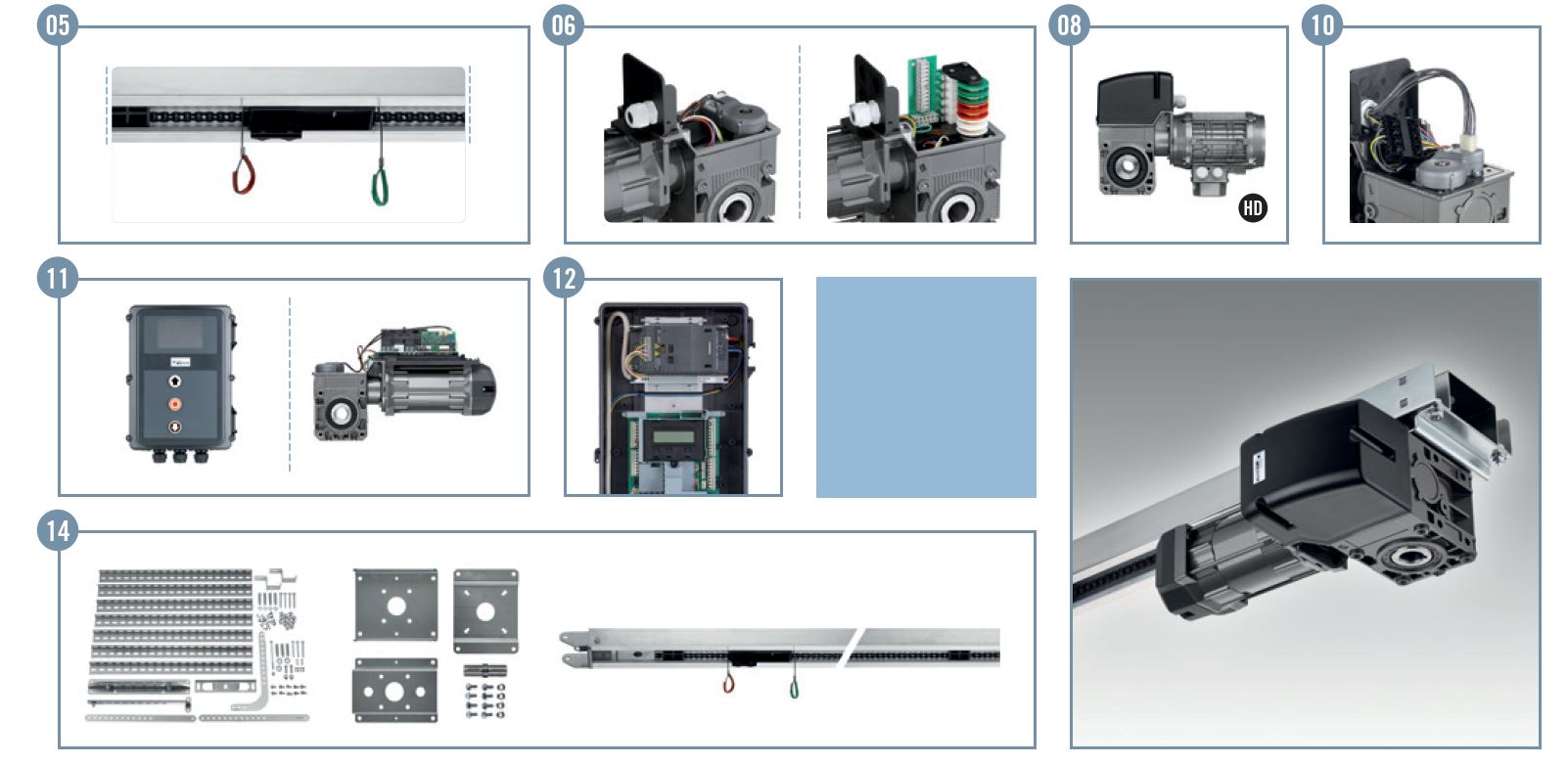

Lieferumfang:

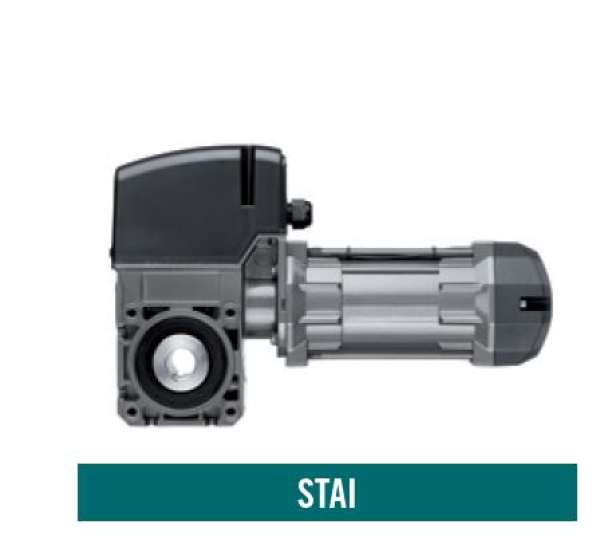

· Getriebemotor mit Standard-Hohlwelle 25,4 mm
· Absolutwertgeber integriert
  Steuerung CS320 "full-logic" mit 9 m steckbare Kabelsatz, inklusive LCD!
  4x programierbare Ausgänge, 2 programierbare Eingänge, Diagnose).
  Mit LCD-Display
  Siemens Frequenzumrichter auf Antrieb integriert
  ​9 Meter steckbare Kabelsatz
  eingebaute 3 Fachtaster (Auf-Halt-Zu), CEE Stecker
  5x0,25 mm2-Spiralkabel ( 1,6m flach) mit Anschlussdose und Optosensoren
  Antrieb mit Encoder(AWG) Endschalter, 25,4 mm, Schlittenentriegelung
· VE: 1 Stück

Technische Daten:
Abtriebsdrehmoment Nm                                 100
Abtriebsdrehzahl min-1                                      30
Statisches Haltemoment Nm                            600
Motorleistung kW                                             0,55
Betriebsspannung                                  V/ 230V
Netzfrequenz Hz                                                 50
Steuerspannung V                                             24
Motor-Nennstrom A                                       3,5 / 2,0
Max. Zyklen pro Stunde *                                  15
Bauseitige Absicherung (Netzbetrieb) A       10,0
Schutzart IP 54
Temperaturbereich ** °                             C –20 / +60
Dauerschalldruckpegel dB (A)                      < 70
Stückgewicht kg                                                13
Maximale Umdrehungen Abtrieb                     40
Maximale Torgröße *** m                                2 30
Laufgeschwindigkeit m/s                                 0,1
A / Höhe mm                                                    245
B / Breite mm                                                   104
C / Länge mm                                                   369
A1 mm                                                                55
C1 mm                                                                55
Ø - Hohlwelle (Standard) mm                        25,4

Antriebe mit dem Zusatz HD verfügen über eine höhere Einschaltdauer.
* Ein Zyklus entspricht zwei Fahrten (Öffnung und Schließung) des Tores.
Die angegebenen Werte beziehen sich auf 10 Umdrehungen der Abtriebswelle
pro Fahrt und setzen eine gleichmäßige Verteilung voraus.
 ** Temperaturbereiche < -20°C: Ölsorte und Elektroheizung auf Anfrage.
 *** Die Tabellenwerte berücksichtigen ein Gewicht von 13 kg/m² und setzen
einen exakten Federausgleich voraus. In bestimmten Situationen kann die Reibung
größer sein und muss entsprechend
 bei den Werten aufgerechnet werden. Für Toranlagen mit überdurchschnittlichen
Schaltungen ist ein Antrieb mit erhöhter Einschaltdauer (HD) zu wählen.
