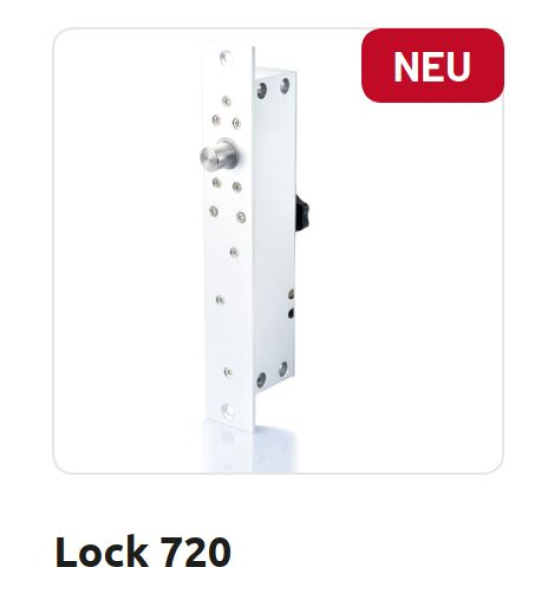

Marantec Lock 720 Elektroschloss für Sektionaltore,
Montage an der Laufschiene
Lieferumfang:
Elektroschloss
EP 163 Erweiterungsplatine Relais mit Halter
und Anschlusskabel
Verbindungskabel, 10.000 mm
Montagematerial
VE: 1 Stück
Funktion / Anwendung•
Elektroschloss zur zusätzlichen Sicherung eines geschlos-
senen Sektionaltores
Ein Bolzen blockiert eine Laufrolle des Tores, um ein auf-
schieben zu verhindern. Sobald der Antrieb startet, wird
der Bolzen eingezogen und für die Dauer der Fahrt gehalten
Das „Power to unlock“-Prinzip spart Energie, da das Elektro-
schloss nur während der Torfahrt mit Strom versorgt wird.
Außerdem ist das Tor auch während eines Stromausfalles
immer noch zusätzlich gesichert
Eine mechanische Entriegelung ermöglicht die Entriege-
lung des Bolzen
Für die Antriebssysteme Comfort 260, 270, 280, 360, 370,
380
Technische Daten:
Maße (BxHxT) (Elektroschloss) 28x205x65 mm
(Ø) (Bolzen) 12,75 mm
Scherfestigkeit (Bolzen) 800 kg
Nennspannung 24 V DC
Stromaufnahme max. 1,2 A
Betriebsart (Einschaltdauer) S2 – 2 min
Temperaturbereich –10 °C bis +55 °C
Schutzart (Elektroschloss) IP 20
Verkabelung konventionell
(EP 163) MS-Bus
