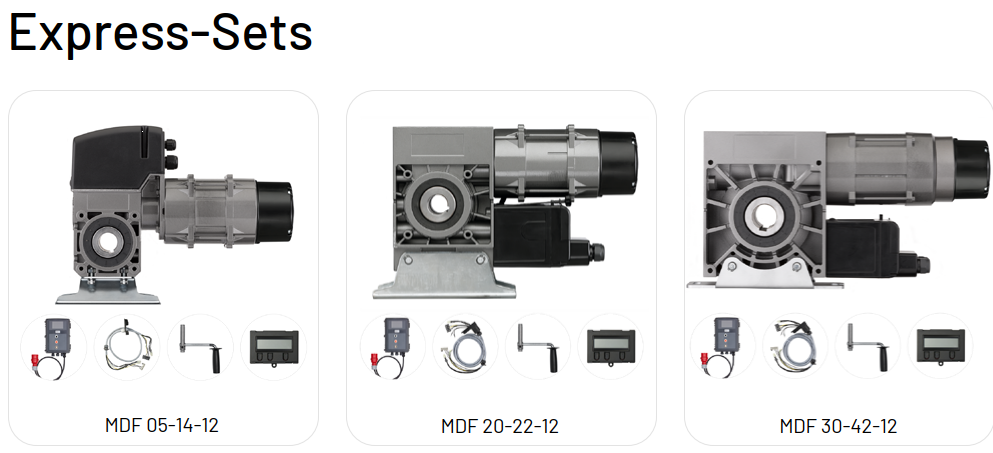

Marantec Express Set, Rolltorantrieb MDF20-22-12 KU, 400V/3Ph AWG 30,0

Marantec / MFZ, MDF 20-22-12 KU 400 V/3 ~ AWG 30,0 IP54 – CS320 – 5,0 m Set für Rolltore
bis max. 283 kg: 400 V-AC Motor, 220 Nm, 12 U/min, AWG, mit Lastschützsteuerung CS 320.

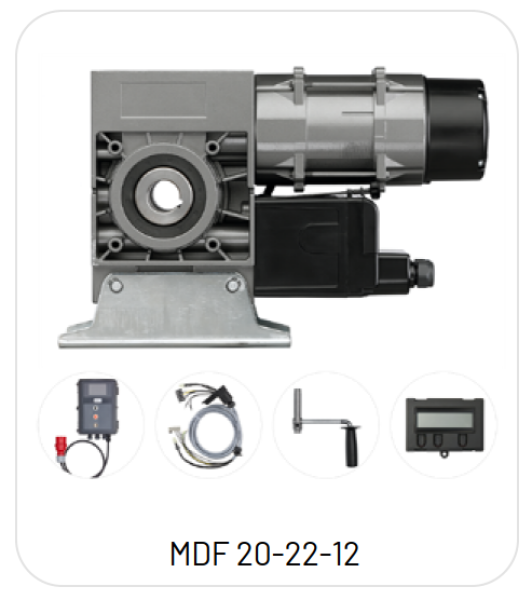

Lieferumfang:
Antrieb MDF 20-22-12 KU 400 V/3~ AWG 30,0 mm
Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster und LC-Display, Anschlusskabel
mit CEE-Stecker 5-polig rot.
Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 5.000 mm.
Notkurbel Standard 200 mm.

Antrieb – Merkmale:
Gerollte Schneckenwelle
Notbedienung über Nothandkurbel "KU" (1-seitig) oder "KU-KU" (2-seitig bis 420 Nm & 12 U/min)
oder Nothandkette "KE".
Einfache Umrüstung von Kurbel auf Kette
Integrierte Fangvorrichtung, lage- und drehzahlunabhängig, wartungs- und verschleißfrei, integrierte
Dämpfung.
Pendelfußlagerung.
Versorgung: 230/400 V/3~/50 Hz.
Thermoschutz in der Motorwicklung.
Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter Motor-Einschaltdauer
(HD) zu wählen.
Steckbare Anschlüsse
Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
Ausführung mit externer Steuerung, kombinierbar mit umfangreichem Steuerungsprogramm.
Versorgung: 230/400 V/3~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC
Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter) reduziert sich das Abtriebsdrehmoment.
In diesem Fall gilt: Eine Erhöhung der Abtriebsdrehzahl um 10 % verursacht eine Reduzierung des
Abtriebsdrehmoments um 5 %.
Sonderausführungen wie weitere Spannungen und Frequenzen, unterschiedliche Abtriebsdrehzahlen,
höhere Schutzarten und Hohlwellen-Ø auf Anfrage
ATEX-Ausführung lieferbar (siehe Kapitel "Antriebe für explosionsgefährdete Bereiche")
Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage

MDF 20-22-12 KU
Produktbeschreibende Daten
Anschlussart steckbar
Bremsansteuerung ohne Bremse
Dauerschalldruckpegel (max.) [dB(A)] 70
Endlagensystem Absolutwertgeber
Fangvorrichtung integriert Ja
Fuß Anbauart Pendelfußlagerung
Getriebe gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
Notbedienung Nothandkurbel (KU)
Schutzart IP54
Überlastschutz Thermoschutz 140 °C
Bremstyp ohne Bremse

Einsatzbereich
Betrieb mit CS 320 FU (Frequenzumrichter 400 V/3~) 1,5 kW
Temperatur (min./max.) [°C] -20/60
Betrieb mit CS 320 FU (Frequenzumrichter 230 V/1~) 1,5 kW

Leistungsdaten
Abtriebsdrehmoment [Nm] 220
Abtriebsdrehzahl [1/min] 12
Fangmoment der Fangvorrichtung (max.) [Nm] 784
Umdrehungen Abtrieb (max.)** 18
Zyklen pro Stunde (max.)* 20
Motorleistung [kW] 0,75

Elektrische Daten
Betriebsspannung [V] 400 V/3~
Betriebsspannungsart Drehstrom
Leistungsfaktor cos phi 0,75
Nennfrequenz [Hz] 50
Steuerspannung [V] 24 V-DC
Nennstrom bei 400 V/3~ [A] 2,80
Nennstrom bei 230 V/3~ [A] 4,80
Bauseitige Absicherung (Netzbetrieb 230 V/3~) [A] 16
Bauseitige Absicherung (Netzbetrieb 400 V/3~) [A] 16
Bauseitige Absicherung (FU-Betrieb 400V/3~) [A] 16
Bauseitige Absicherung (FU-Betrieb 230V/1~) [A] 16

Maße und Gewichte
Maß A1 - optional [mm] 120
Gewicht [kg] 19
Maß A [mm] 300
Maß A1 [mm] 145
Maß B [mm] 114
Maß C [mm] 421
Maß C1 [mm] 110
Wellenaufnahme [mm] 30
Wellenaufnahme (optional) [mm] 25 25,4 31,75 32 mm Sechskant (HEX) 35

Detaillierte Zeichnungen mit allen Bemaßungen stehen unter
www.Marantec-Rolltorantriebe.de zur Verfügung.
