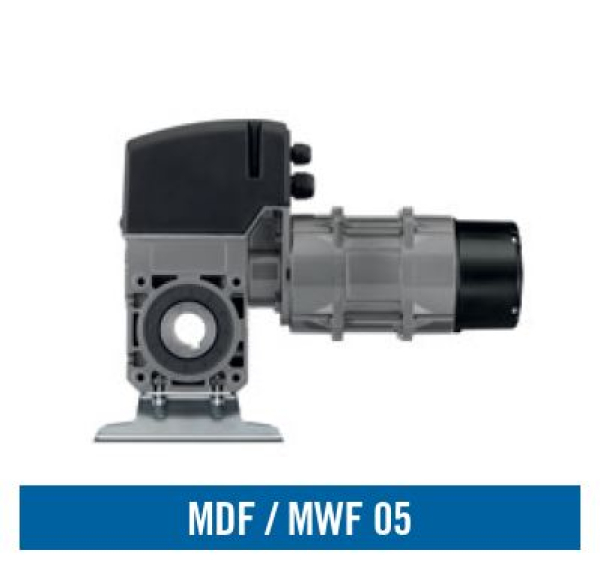

MFZOvitor Rolltorantrieb MDF05-14-12 KU mit 5m
Steuerkabel & Steuerung CS320
mit Lcd Display inkl. 3-fach Taster, CEE Stecker an 1m Kabel
Hinweis:!
Aufgrund der aktuellen Situation am Markt ist der 24 Std. Service leider nicht möglich,
hier kann es bis zu 8 Tagen dauern, dieses bitten wir zu entschuldigen.
Danke für Ihr Verständnis.
Lieferumfang:
1 Stück=Antriebs-Set
MFZOvitor Rolltorantrieb MDF05-14-12 KU mit 5m
Steuerkabel & Steuerung CS320 mit Lcd Display inkl. 3-fach Taster,
CEE Stecker an 1m Kabel
Technische Daten:
Abtriebsdrehmoment Nm 140
Abtriebsdrehzahl min -1 =12
Maximales Fangmoment Nm 309
Prüf-Nr. der Fangvorrichtung Tor FV 6 / 092
Motorleistung kW 0,45
Betriebsspannung V 230 / 400 / 3~
Netzfrequenz Hz 50
Steuerspannung V 24
Motor-Nennstrom A 3,3/1,9
Max. Zyklen pro Stunde * 20
Bauseitige Absicherung (Netzbetrieb) A 10,0
Schutzart IP 54
Temperaturbereich ** °C –20 / +60
Dauerschalldruckpegel dB (A) < 70
Stückgewicht (ca.) kg 16
Maximale Umdrehungen Abtrieb 13
Betrieb mit CS310 FU kw 0,75
(Frequenzumrichter)V 230/1
Bauseitige Absicherung (FU-Betrieb) A 10
Leistungsfaktor cos φ 0,72
A / Höhe mm 290
B / Breite KU / KE mm 108 / 191
C / Länge KU / KE mm 386 / 428
A1 mm 100
C1 mm 85
Ø - Hohlwelle (Standard) mm 30 Antriebe mit dem Zusatz HD verfügen
über eine höhere Einschaltdauer.
* Ein Zyklus entspricht zwei Fahrten (Öffnung und Schließung) des Tores.
Die angegebenen Werte beziehen sich auf 10 Umdrehungen der
Abtriebswelle pro Fahrt und setzen eine gleichmäßige Verteilung voraus.
** Temperaturbereiche < -20°C: Ölsorte und Elektroheizung auf Anfrage.
Detaillierte Zeichnungen mit allen Bemaßungen stehen unter www.Marantec-Rolltorantriebe.de
als Download zur Verfügung.
