Marantec Industrietorantriebe für Falttore, Falttorantriebe,
Feuerwehr Falttorantriebe
Lieferumfang:
1 Stück
FDO60-120-3,0E-FR
Antrieb mit digitalem Endschalter (AWG)
ohne Steuerung
1 Meter Kabel
ohne Steckzapfen und Drehhebel
inkl. Notentriegelung für Bowden Kabel
Legende
E = einfache Entriegelung (ergor auf die Leiter und den Motor entriegeln)
FR = Federrückstellung am Antrieb, Bowdenzug montieren und den Motor
von unten entriegeln (Schnellentriegelung)
Aufpreis / Mehrpreis oder Zubehör für Falttorantriebe
Steuerung CS320, Zykluszähler, programierbar 4 Ausgangsrelaise,
2 Eingangsrelaise LCD Display inkl. im Kombigehäuse mit 3 Fach
Taster und CE Stecker
Steuerung CS320 FU, Zykluszähler, programierbar 4 Ausgangsrelaise,
2 Eingangsrelaise LCD Display inkl. im Kombigehäuse mit 3 Fach
Taster und CE Stecker mit 0,75 Sioemes Frequenzumrichter
Kabelsatz für CS 320 für Frequenzumrichter (geschirmt)
3m, 5m, 7m, 9m,11m,13m,
Beschreibung:
FDO
Die Falttorantriebe der Serie FDO zeichnet eine kompakte Bauform
aus, die für beste Montagemöglichkeiten sorgt. Die komfortable
Notentriegelung mit Bowdenzug ist bereits integriert und lässt sich
über einen stabilen Betätigungshebel aus der Bedienerebene steuern.
Das 2-stufige Schneckenradgetriebe, der massive Drehhebel und
der kraftvolle Elektromotor sind Spezialentwicklungen für Falttore,
optimal abgestimmt auf die Anforderungen in diesem Bereich. Mit
einer kompletten Baureihe von 140 bis 1.900 Nm wird in diesem Bereich
für jede Vor-Ort-Gegebenheit die passende Lösung geboten. Darüber
hinaus können Sonderlösungen für individuelle Kundenanforderungen
jederzeit flexibel und schnell realisiert werden.
Merkmale:
• Kraftvolle und robuste Technik •

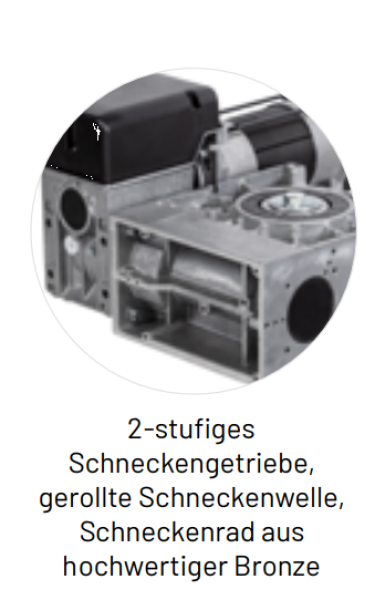

2-stufiges Schneckengetriebe, gerollte Schneckenwelle, Schneckenrad aus
hochwertiger Bronze
• Massiver Drehhebel zur Kraftübertragung in unterschiedlichen Ausführungen (optional)
• Komfortable Notentriegelung mit Bowdenzug in unterschiedlichen Längen

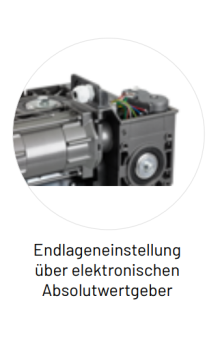

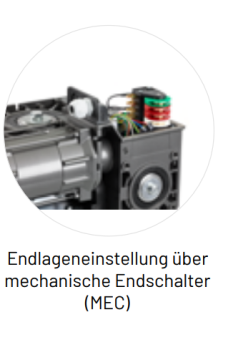

• Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
• Thermoschutz in der Motorwicklung
• Versorgung: 230/400 V/3~/50 Hz • Steckbare Anschlüsse
• Ausführung mit externer Steuerung, kombinierbar mit umfangreichem Steuerungsprogramm.
Versorgung: 230/400 V/3~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC

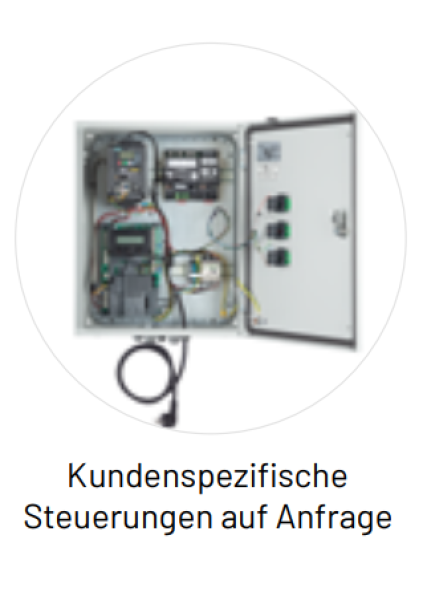

• Frequenzumrichter-Regelung optional • Kundenspezifische Steuerungen auf Anfrage
• Sonderausführungen wie weitere Spannungen und Frequenzen, unterschiedliche Abtriebsdrehzahlen,
höhere Schutzarten und Drehhebel-Ausführungen auf Anfrage
• Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
weitere Daten finden Sie unter Technisch Daten
FDO Antriebstypen
Antriebstyp
Antriebstyp

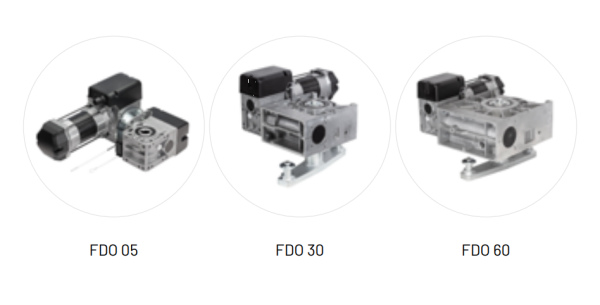

FDO 05-14-3 E
FDO 60-120-3 E
FDO 05-14-3 E-FR
FDO 60-120-3 E-FR
FDO 60-150-1,5 E
FDO 30-60-4,5 E
FDO 60-150-1,5 E-FR
FDO 30-60-4,5 E-FR
FDO 60-150-2 E
FDO 30-70-3,4 E
FDO 60-150-2 E-FR
FDO 30-70-3,4 E-FR
FDO 60-160-1,3 E
FDO 30-70-4 E
FDO 60-160-1,3 E-FR
FDO 30-70-4 E-FR
FDO 60-190-1 E
FDO 30-80-1,5 E
FDO 60-190-1 E-FR
FDO 30-80-1,5 E-FR
FDO 30-80-2 E
FDO 30-80-2 E-FR
Technische Daten FDO
30-
60-
4,5
30-
70-
3,4
30-
70-
4
30-
80-
1,5
30-
80-
2
60-
120-3
60-
150-2
60-
160-
1,3
60-
190-1
05-
14-3
Abtriebsdrehmoment [Nm]
600
700
700
800
800
1.200
1.500
1.600
1.900
140
Abtriebsdrehzahl [1/min]
4,5
3,4
4
1,5
2
3
2
1,3
1
3
Haltemoment (min.) [Nm]
2.000
2.000
2.000
2.000
2.000
2.000
2.000
2.000
2.000
2.000
Rückdrehmoment [Nm]
40
40
40
40
40
65
65
65
65
65
Umdrehungen Abtrieb (max.)**
1
1
1
1
1
1
1
1
1
1
Zyklen pro Stunde (max.)*
20
20
20
20
20
20
20
20
20
20
Wellenaufnahme [mm]
40
40
40
40
40
50
50
50
50
25,4
Motorleistung [kW]
0,55
0,55
0,55
0,55
0,55
0,55
0,55
0,55
0,55
0,55
Betriebsspannung [V]
230 V/3~; 400 V/3~
230 V/3~; 400 V/3~
230 V/3~; 400 V/3~
230 V/3~; 400 V/3~
230 V/3~; 400 V/3~
230 V/3~; 400 V/3~
230 V/3~; 400 V/3~
230 V/3~; 400 V/3~
230 V/3~; 400 V/3~
230 V/3~; 400 V/3~
Nennfrequenz [Hz]
50
50
50
50
50
50
50
50
50
50
Steuerspannung [V]
24 V-DC
24 V-DC
24 V-DC
24 V-DC
24 V-DC
24 V-DC
24 V-DC
24 V-DC
24 V-DC
24 V-DC
Nennstrom bei 400 V/3~ [A]
2,00
1,80
2,00
2,20
2,00
2,00
2,00
2,00
2,00
2,10
Bauseitige Absicherung
Netzbetrieb 400 V/3~) [A]
16
16
16
16
16
16
16
16
16
16
Nennstrom bei 230 V/3~ [A]
3,50
3,20
3,50
3,80
3,80
3,80
3,80
3,80
3,80
3,60
Bauseitige Absicherung
Netzbetrieb 230 V/3~) [A]
16
16
16
16
16
16
16
16
16
16
Betrieb mit CS 320 FU
(Frequenzumrichter 230 V/1~)
0,75 kW
0,75 kW
0,75 kW
0,75 kW
0,75 kW
0,75 kW
0,75 kW
0,75 kW
0,75 kW
0,75 kW
Bauseitige Absicherung (FU-
Betrieb 230V/1~) [A]
16
16
16
16
16
16
16
16
16
16
Betrieb mit CS 320 FU
(Frequenzumrichter 400 V/3~)
