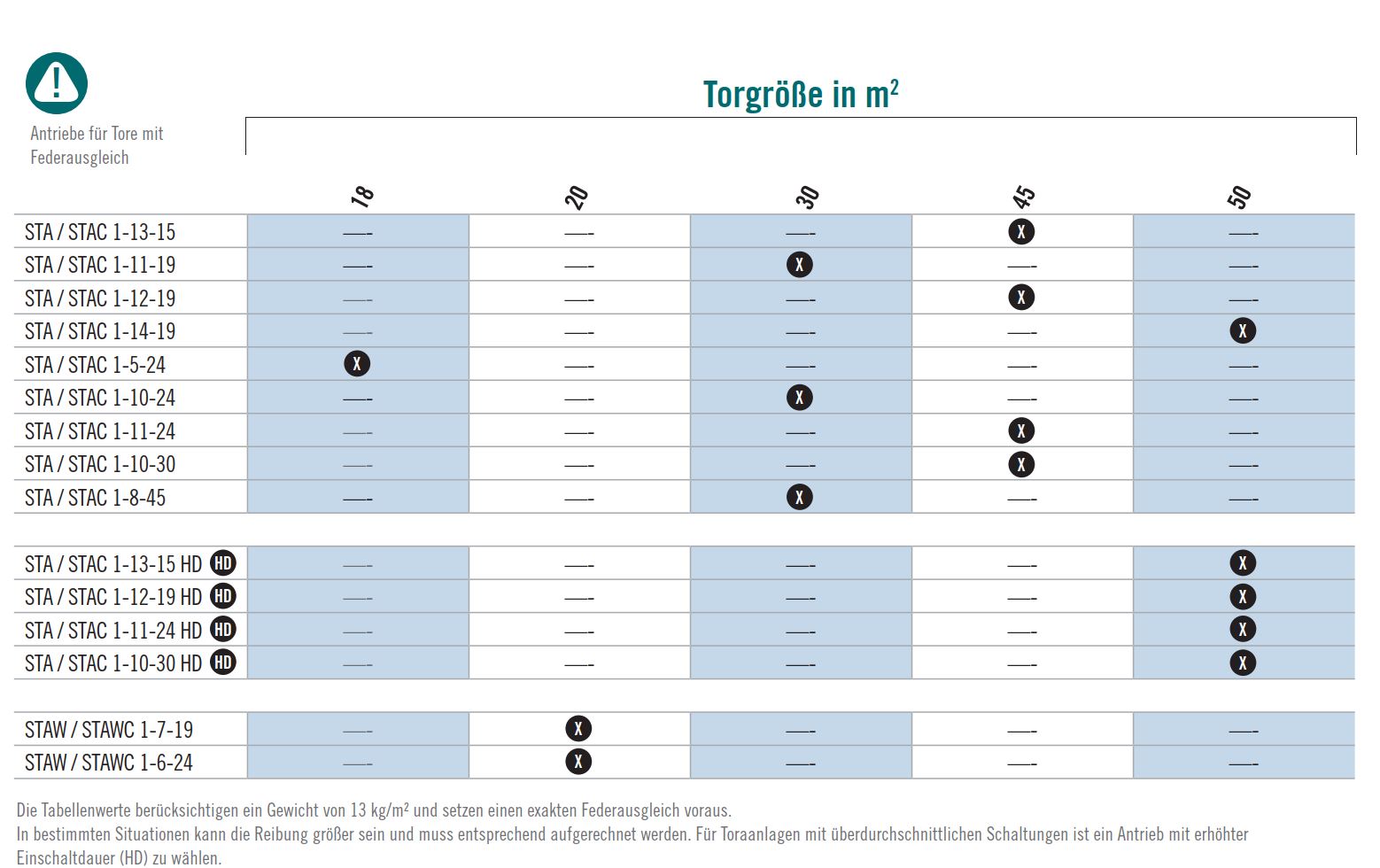

Marantec STA1-10-30 E-KE FU-I Set für federausgeglichene Sektionaltore bis 45 m², 230 V-AC
Motor, 100 Nm, 30 min-1, mit Frequenzumrichtersteuerung.

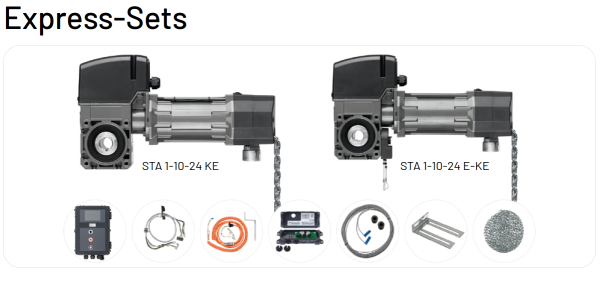

Lieferumfang:
1 Stück=Antriebs-Set
• Getriebemotor STA 1-10-30 (E-)KE 230V/1PH FU/I AWG 25,4 mm mit 1.000 mm Haspelkette
• Steuerung CS 320 FU/I 230V/1PH im CS-Standardgehäuse mit 3-fach Taster und LCD im
Deckel, Anschlusskabel mit Schuko-Stecker Typ F
• Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb,
7.000 mm
• Haspelkette, 9.000 mm mit 2 Kettenschlössern
• Drehmomentstütze 1 L-Form
• Zubehörbeutel STA Standard
• Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen
für die Steuerung und Stecker für die Torblattanschlussdose, 3.000 mm
ungewendelt/800-3.200 mm Wendellänge
• Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen
• F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm
• Entriegelungsseil 6 m (nur bei STA 1-10-30 E-KE)
Technische Daten:
Abtriebsdrehmoment Nm 100
Abtriebsdrehzahl min -1 =30
Statisches Haltemoment Nm 600
Motorleistung kW 0,55
Betriebsspannung V 230 / 400 / 3~
Netzfrequenz Hz 50
Steuerspannung V 24
Motor-Nennstrom A 3,5/2,0
Max. Zyklen pro Stunde * 20
Bauseitige Absicherung (Netzbetrieb) A 10,0
Schutzart IP 54
Temperaturbereich ** °C –20 / +60
Dauerschalldruckpegel dB (A) < 70
Stückgewicht (ca.) kg 15
Maximale Umdrehungen Abtrieb 20

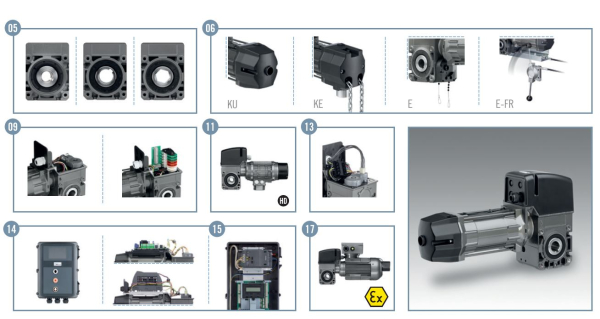

A / Höhe KU / KE / E / E-FR mm 245 / 245 / 245 / 256
B / Breite KU / KE / E / E-FR mm 104 / 104 / 104 / 116
C / Länge KU / KE / E / E-FR mm 369 / 379 / 339 / 339
A1 mm 55
C1 mm 55
Ø - Hohlwelle (Standard) mm 25,4
Antriebe mit dem Zusatz HD verfügen über eine höhere Einschaltdauer.
Ein Zyklus entspricht zwei Fahrten (Öffnung und Schließung) des Tores.
Die angegebenen Werte beziehen sich auf 10 Umdrehungen der Abtriebswelle
pro Fahrt und setzen eine gleichmäßige Verteilung voraus.
** Temperaturbereiche < -20°C: Ölsorte und Elektroheizung auf Anfrage.
