Marantec Rolltorantrieb MDF30-42-12 KU mit 5m Steuerkabel & Steuerung
CS320 mit Lcd Display inkl. 3-fach Taster, CEE Stecker an 1m Kabel.
Lieferumfang

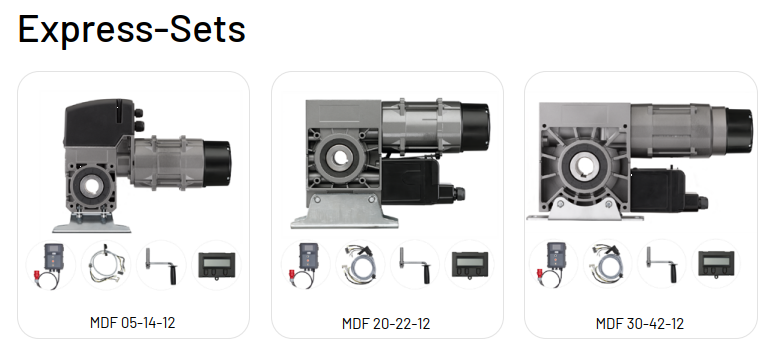

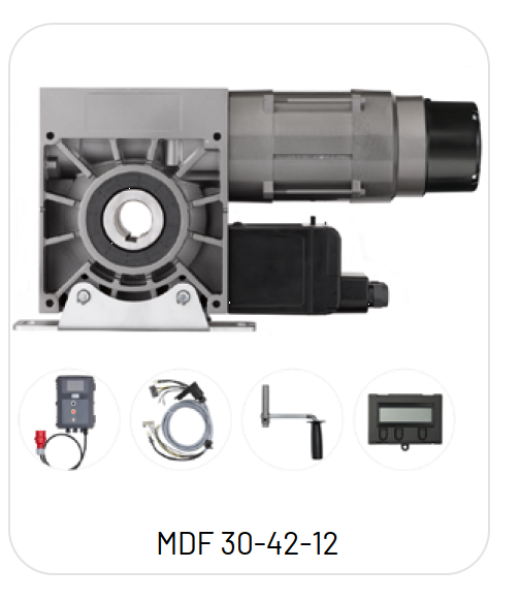

Antrieb MDF 30-42-12 KU 400 V/3~ AWG 40,0 mm Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster und LC-Display,
Anschlusskabel mit CEE-Stecker 5-polig rot Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb,
5.000 mm Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen
für die Steuerung und Stecker für die Torblattanschlussdose, 1.600 mm ungewendelt/800-3.200 mm
Wendellänge Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm Notkurbel Standard 200 mm
Antrieb – Merkmale: Gerollte Schneckenwelle Notbedienung über Nothandkurbel "KU" (1-seitig) oder "KU-KU" (2-seitig bis 420 Nm & 12 U/min)
oder Nothandkette "KE" Einfache Umrüstung von Kurbel auf Kette Integrierte Fangvorrichtung, lage- und drehzahlunabhängig, wartungs- und verschleißfrei, integrierte
Dämpfung Pendelfußlagerung Versorgung: 230/400 V/3~/50 Hz Thermoschutz in der Motorwicklung Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter Motor-Einschaltdauer
(HD) zu wählen. Steckbare Anschlüsse Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC) Ausführung mit externer Steuerung, kombinierbar mit umfangreichem Steuerungsprogramm.
Versorgung: 230/400 V/3~, Frequenz: 50/60 Hz, Steuerspannung: 24 V-DC Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter) reduziert sich das Abtriebsdrehmoment.
In diesem Fall gilt: Eine Erhöhung der Abtriebsdrehzahl um 10 % verursacht eine Reduzierung des
Abtriebsdrehmoments um 5 %. Sonderausführungen wie weitere Spannungen und Frequenzen, unterschiedliche Abtriebsdrehzahlen,
höhere Schutzarten und Hohlwellen-Ø auf Anfrage ATEX-Ausführung lieferbar (siehe Kapitel "Antriebe für explosionsgefährdete Bereiche") Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage
Steuerung – Funktionen: 4 programmierbare Relaisausgänge mit 44 Funktionen 2 programmierbare Eingänge mit 27 Funktionen Änderung der Drehrichtung über Platinentaster/Display Zwischenstellung programmierbar (nur mit AWG) Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG) Drehrichtungsüberwachung und -erkennung (nur mit AWG) Integrierter Torlaufzähler Programmierbarer Wartungsalarm (PIN-Code-geschützt) Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des
letzten Auftretens) nur mit LCD-Monitor
Steuerung – Endlageneinstellung: Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG) Einstellung über Platinentaster oder steckbaren LCD-Monitor
Steuerung – Bedienung: Platinentaster und LEDs zur Statusmeldung (Standard) Steckbares LC-Display mit Klartextanzeige 3-Tasten-Navigation/Zustands- und Diagnosemeldungen
Steuerung – Aufbau und Anschluss: Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~ Kurzschlussfeste Kleinspannung Beleuchtete Deckeltastatur (Nachtbeleuchtung) Gehäuseschutz für Leiterplatte Einstellbare, vormontierte Wandhalter Anschluss für Elemente des Sicherheitskreises Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke)
in ZU-Richtung Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtun Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach
EN 12453:2017 Anschluss für 2 Lichtgittersysteme mit/ohne Testung Anschluss für Radarpräsenzmelder Schnittstelle zum Anschluss eines Frequenzumrichters Schnittstelle zum Anschluss von Erweiterungsmodulen Steckplätze für Funkmodul und Wochenzeitschaltuhr Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem
und/oder Sicherheitskreis Ansteuerung der Magnetbremse über Relaisausgang Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1) Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)
Steuerung – Optional: LCD-Monitor mit Klartextanzeige MS-Bus Erweiterungsmodul Gegenverkehrsteuerung MS-Bus Erweiterungsmodul Einzugssicherung Integrierter Hauptschalter Individuelle Deckelfolien Steuerung im Stahlschrank Über MS-BUS ist eine zweite CS 320 in DUO-Funktion koppelbar
Einsatzbereich Betrieb mit CS 320 FU (Frequenzumrichter 400 V/3~)2,2 kW Temperatur (min./max.) [°C]-20/60 Betrieb mit CS 320 FU (Frequenzumrichter 230 V/1~)–
Leistungsdaten Abtriebsdrehmoment [Nm]420 Abtriebsdrehzahl [1/min]12 Fangmoment der Fangvorrichtung (max.) [Nm]2.680 Umdrehungen Abtrieb (max.)**18 Zyklen pro Stunde (max.)*20 Motorleistung [kW]1,1
