Marantec, MFZ, Schnelllauftorantriebe für Frequenzumrichterbetrieb, MTZ-FU20-9-90KU

Marantec, MFZ, Schnelllauftorantriebe für Frequenzumrichterbetrieb
MTZ-FU20-9-90KU

Lieferumfang:

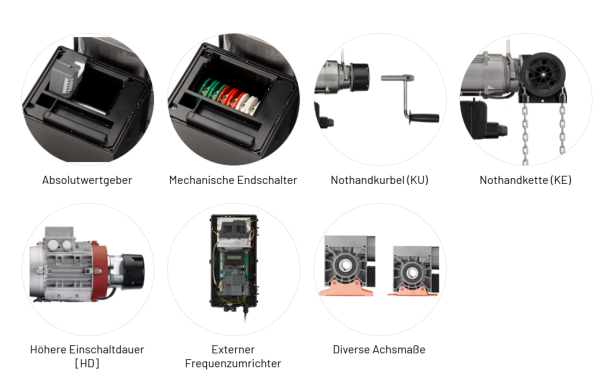

Antrieb mit Nothandkurbel, digitaler Endschalter ( AWG), integrierte Fangvorrichtung
CS 320 Steuerung,Zykluszähler,programmierbar 2 Eingangsrelais und
3 Ausgangsrelais,Diagnosemenu
eingebaute 3 Fachtaster (Auf-Halt-Zu), CEE Stecker
Siehe untere Tabelle
Umrichterm Gehäuse, Volt, Welle, Einschaltdauer

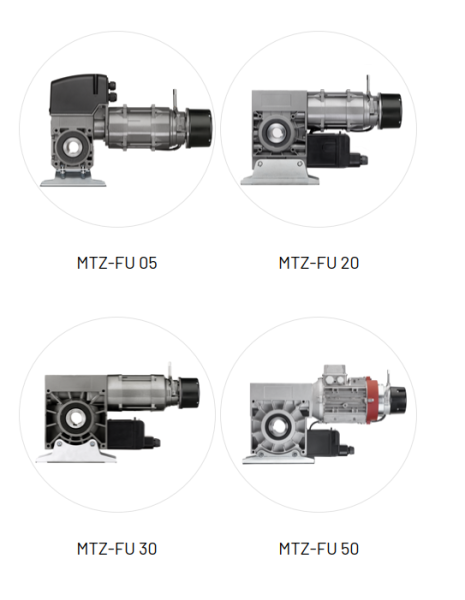

Die MTZ-FU-Serie basiert auf dem MTZ-S-Antrieb, ist aber für den Betrieb
mit Frequenzumrichter geeignet. Die Serie der MTZ-FU-Antriebe bietet eine
komplette Baureihe bis 180 U/min (bei 50 Hz) und von 40 bis 440 Nm.
Sonderlösungen für individuelle Kundenanforderungen sind jederzeit
flexibel und schnell realisierbar.

Merkmale
MTZ-FU
• Gerollte Schneckenwelle
• Einfache Umrüstung von Kurbel auf Kette
• Integrierte Fangvorrichtung, lage- und drehzahlunabhängig,
  wartungs- und verschleißfrei, integrierte Dämpfung
• Maximale Nennfrequenz: 87 Hz
• Versorgung: 230/400 V/3~/50 Hz
• Thermoschutz in der Motorwicklung
• Steckbare Anschlüsse
• Hohe Haltekraft durch zusätzliche Magnetbremse
• Ausführung mit externer Steuerung, kombinierbar
  mit umfangreichem Steuerungsprogramm.
  Versorgung: 230/400 V/3~, Frequenz: 50/60 Hz,
  Steuerspannung: 24 V-DC
• Bei Erhöhung der Abtriebsdrehzahl (Betrieb mit Frequenzumrichter)
  reduziert sich das Abtriebsdrehmoment.

  In diesem Fall gilt:
  Eine Erhöhung der Abtriebsdrehzahl um 10 % verursacht eine
  Reduzierung des Abtriebsdrehmoments um 5 %.
• Die Soft-Start- und Soft-Stopp-Technologie sorgt für eine längere
  Lebensdauer der Toranlage, da die Tormechanik weniger beansprucht wird.
  Dadurch werden die Reparaturkosten reduziert.
• Sonderausführungen wie weitere Spannungen und Frequenzen,
  unterschiedliche Abtriebsdrehzahlen, höhere Schutzarten und
  Hohlwellen-Ø auf Anfrage
• Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine
  Elektroheizung auf Anfrage

Technische Daten
