Marantec STA 1-11-19 E-KE 400 V/3 ~ AWG 25,4 IP65 – CS320 – 9,0 m, Antriebspaket, bis 30 Quadratmeter, 189790

Marantec Antriebspaket Set für federausgeglichene Sektionaltore bis 30 m², 400 V-AC Motor,
110 Nm, 19 min-1, AWG, mit Lastschützsteuerung CS 320.

Anwendung;
Für federausgeglichene Sektionaltore
< 30 m² Torfläche (400V/3PH), max. 390 kg

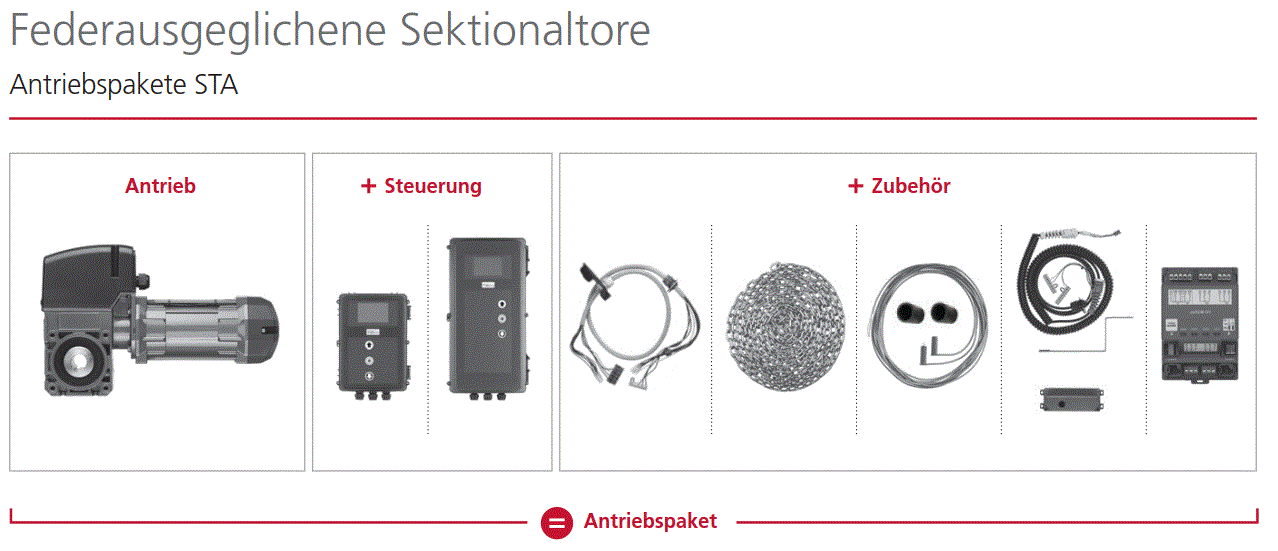

Lieferumfang:

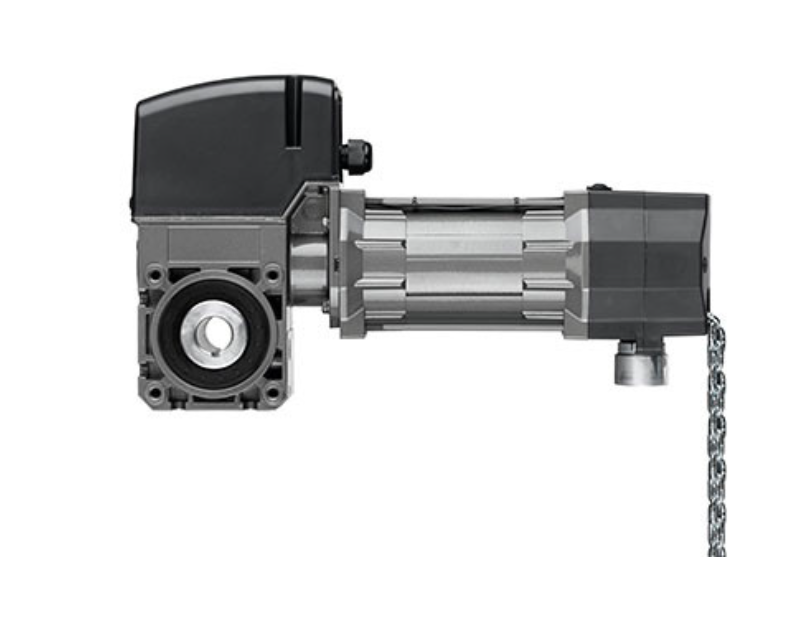

Antrieb STA 1-11-19 E-KE 400 V/3~ AWG 25,4 mm mit 1.000 mm Haspelkette

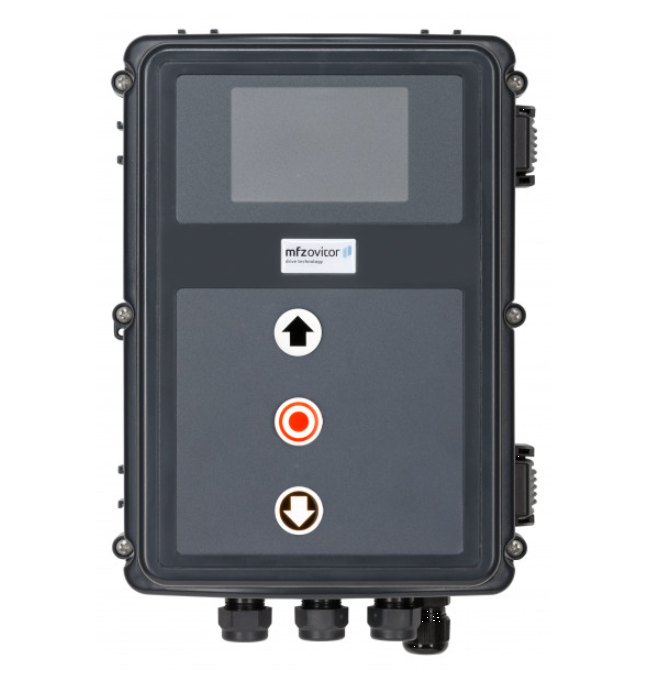

Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster und LC-Display im Deckel,
Anschlusskabel mit CEE-Stecker 5-polig rot
Kabelsatz mit Anschlussklemmen und Kabeldurchführungen in Steuerung und Antrieb, 7.000 mm
Haspelkette: 9.000 mm, mit 2 Kettenschlössern
Drehmomentstütze L-Form
Zubehörbeutel mit Passfeder für Vollwelle (6,35x6,35x105 mm) und hoher Passfeder für
Hohlwelle 25,4/31,75 mm (6,35x9,53x130 mm)
Spiralkabel 5x0,25 mm² mit Haltewinkel, Kabelverschraubungen, Anschlussklemmen für die
Steuerung und Stecker für die Torblattanschlussdose, 3.000 mm ungewendelt/800-3.200 mm Wendellänge
Torblatt-Anschlussdose mit Platine, Öffnung für Spiralkabel und 4 Kabeleinführungen
F-Lichtschranke Sender 10.500 mm/Empfänger 1.000 mm mit 2 F-Distanzhülsen 11/22 mm

Antrieb – Merkmale:
2 Versionen verfügbar: STA externe Steuerung, STAC integrierte Steuerung
Aluminium-Druckguss-Gehäuse, gerollte Schneckenwelle und doppelte Schneckenwellenlagerung
Notbedienung über Nothandkurbel (KU), Nothandkette (KE), Notentriegelung (E), Notentriegelung
mit Federrückstellung (E-FR) oder Wartungsentriegelung mit Nothandkette (E-KE)
Wartungsentriegelung optional
Einfache Umrüstung von Kurbel auf Kette
Hohlwelle 25,4 mm als Standard, Sonderhohlwelle auf Anfrage
Versorgung: 230/400 V/3~/50 Hz
Thermoschutz in der Motorwicklung
Für Toranlagen mit überdurchschnittlichen Schaltungen ist ein Antrieb mit erhöhter Motor-Einschaltdauer (HD)
zu wählen.
Steckbare Anschlüsse
Endlageneinstellung über elektronischen Absolutwertgeber (AWG) oder mechanische Endschalter (MEC)
Sonderausführungen wie weitere Spannungen und Frequenzen, unterschiedliche Abtriebsdrehzahlen, höhere
Schutzarten und Hohlwellen-Ø auf Anfrage
ATEX-Ausführung lieferbar (siehe Kapitel "Antriebe für explosionsgefährdete Bereiche")
Für Temperaturbereiche unter -20 °C gibt es geeignetes Öl und eine Elektroheizung auf Anfrage

Steuerung – Funktionen:
4 programmierbare Relaisausgänge mit 44 Funktionen
2 programmierbare Eingänge mit 27 Funktionen
Änderung der Drehrichtung über Platinentaster/Display
Zwischenstellung programmierbar (nur mit AWG)
Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
Drehrichtungsüberwachung und -erkennung (nur mit AWG)
Integrierter Torlaufzähler
Programmierbarer Wartungsalarm (PIN-Code-geschützt)
Integrierter Fehlerspeicher (Auslesen aller Fehlermeldungen unter Angabe von Häufigkeit und Zyklus des
letzten Auftretens) nur mit LCD-Monitor

Steuerung – Endlageneinstellung:
Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)
Einstellung über Platinentaster oder steckbaren LCD-Monitor

Steuerung – Bedienung:
Platinentaster und LEDs zur Statusmeldung (Standard)
Steckbares LC-Display mit Klartextanzeige
3-Tasten-Navigation/Zustands- und Diagnosemeldungen

Steuerung – Aufbau und Anschluss:
Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
Kurzschlussfeste Kleinspannung
Beleuchtete Deckeltastatur (Nachtbeleuchtung)
Gehäuseschutz für Leiterplatte
Einstellbare, vormontierte Wandhalter
Anschluss für Elemente des Sicherheitskreises
Anschluss für Schließkantensicherung (Opto, 8,2 kOhm, Druckwellenleiste oder voreilende Lichtschranke)
in ZU-Richtung
Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
Anschluss für Schlupftür- und Schlaffseilschalter PL c Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
Anschluss für 2 Lichtgittersysteme mit/ohne Testung
Anschluss für Radarpräsenzmelder
Schnittstelle zum Anschluss eines Frequenzumrichters
Schnittstelle zum Anschluss von Erweiterungsmodulen
Steckplätze für Funkmodul und Wochenzeitschaltuhr
Steckplatz für 2-Kanal Funk-Übertragungssystem zur drahtlosen Signalübertragung von Schließkantensystem
und/oder Sicherheitskreis
Ansteuerung der Magnetbremse über Relaisausgang
Für Antriebe mit extern geschalteter Bremse wird zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)

Steuerung – Optional:
LCD-Monitor mit Klartextanzeige
MS-Bus Erweiterungsmodul Gegenverkehrsteuerung
MS-Bus Erweiterungsmodul Einzugssicherung
Integrierter Hauptschalter
Individuelle Deckelfolien
Steuerung im Stahlschrank
Über MS-BUS ist eine zweite CS 320 in DUO-Funktion koppelbar

STA 1-11-19
Produktbeschreibende Daten
Anschlussart steckbar
Bremsansteuerung ohne Bremse
Dauerschalldruckpegel (max.) [dB(A)] 70
Endlagensystem Absolutwertgeber
Fangvorrichtung integriert Nein
Getriebe gerollte Schneckenwelle doppelt gelagerte Schneckenwelle
Notbedienung Kette mit automatischer Nullstellung
Schutzart IP65
Steuerungsart extern
Überlastschutz Thermoschutz 140 °C
Bremstyp ohne Bremse

Einsatzbereich
Torfläche (max.) [m²] 30
Temperatur (min./max.) [°C] -20/60

Leistungsdaten
Abtriebsdrehmoment [Nm] 110
Abtriebsdrehzahl [1/min] 19
Haltemoment (min.) [Nm] 600
Umdrehungen Abtrieb (max.)** 20
Zyklen pro Stunde (max.)* 20
Motorleistung [kW] 0,37

Elektrische Daten
Betriebsspannung [V] 400 V/3~
Betriebsspannungsart Drehstrom
Nennfrequenz [Hz] 50
Steuerspannung [V] 24 V-DC
Nennstrom bei 400 V/3~ [A] 2,00
Nennstrom bei 230 V/3~ [A] 3,50
Bauseitige Absicherung (Netzbetrieb 230 V/3~) [A] 16
Bauseitige Absicherung (Netzbetrieb 400 V/3~) [A] 16

Maße und Gewichte
Gewicht [kg] 15
Maß A1 [mm] 55
Maß C1 [mm] 55
Wellenaufnahme [mm] 25,4
Wellenaufnahme (optional) [mm] 25 30 31,75 35 32 mm Sechskant (HEX)

CS 320 2,2 kW
Produktbeschreibende Daten
Gehäusetyp CS-Standard
Schutzart IP65
Displayart LCD
Hauptschalter im Steuerungsdeckel ohne Hauptschalter
Drucktaster im Steuerungsdeckel elektronischer 3-fach Taster CS
Not-Aus im Steuerungsdeckel ohne Not-Aus
Funktionsschalter im Steuerungsdeckel ohne Funktionsschalter
Netzstecker CEE-Stecker 5-polig rot

Einsatzbereich
Temperatur (min./max.) [°C] -10/45

Leistungsdaten
Betriebsart (Steuerung) Totmann

Elektrische Daten
Bauseitige Absicherung (Netzbetrieb 230 V /1~) [A] 10
Bauseitige Versorgung 400 V/3~/50 Hz
Belastbarkeit Leistung (max.) [kW] 2,2
Schaltstrom (max.) [A] 8
Steuerspannung [V] 24 V-DC

Maße und Gewichte
Maße (BxHxT) [mm] 215x275x190

Legende:
KE = Kette | E/WE = integrierte Wartungsentriegelung |
SE = Schnellentriegelung  A = Auslaufartikel | N = Neuer Artikel
