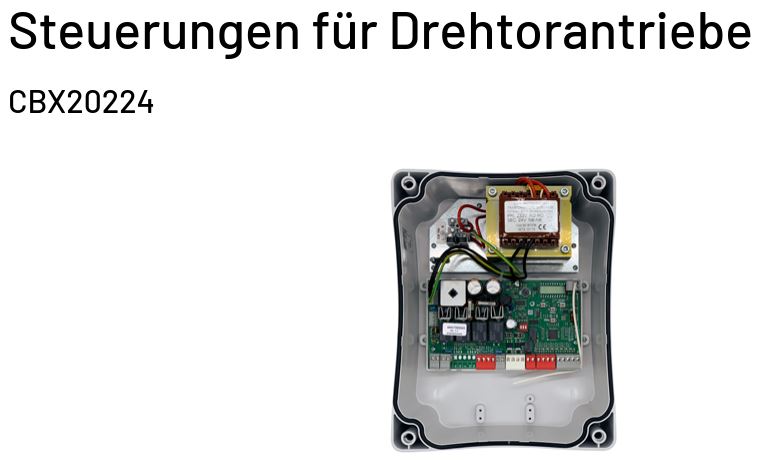

Marantec Steuerrungsplatine 24 V DC STEUERUNG CBX20224
fÜR COMFORT ST, RA, RE UND COMFORT UN Drehtorantriebe
Lieferumfang: 1 x Stück

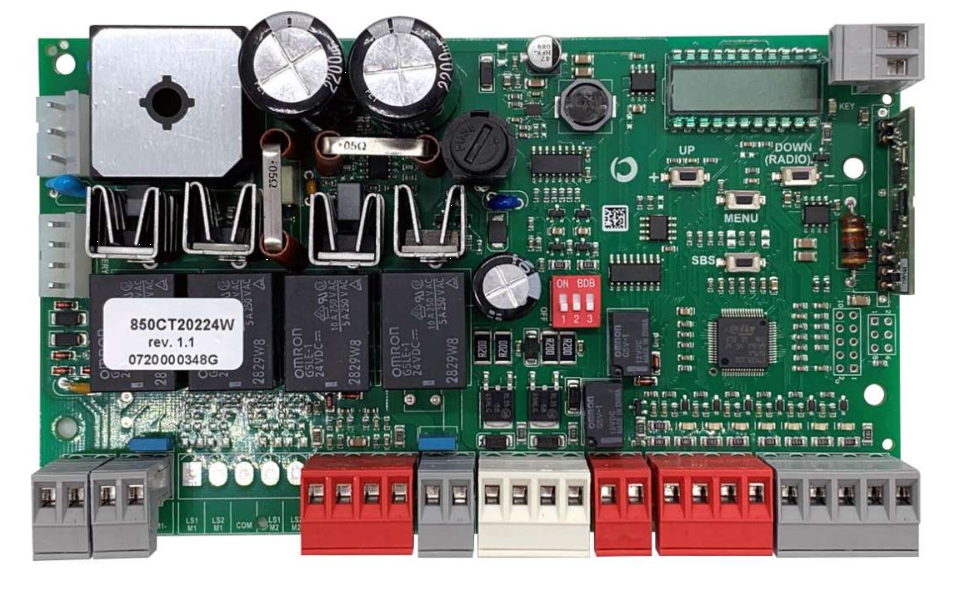

Steuerungsplatine CBX20224
Elektronische Bauteile sind vom Umtausch ausgeschlossen.
Bedienung
• Gleiche Programmierlogik für alle Steuerungen
CBX102B, CBX10224 und CBX20224
• 2 Menüs: Einfach und Erweitert - Für eine einfache
Programmierung, aber individuell anpassbare Installation
• Programmierung und Zustandsmeldung über LED- Anzeige
Aufbau und Anschluss
• Integrierter Funkempfänger bi·linked 868 MHz
• Anschluss (konventionell) für Taster
• Anschluss (konventionell) für 4-Draht
Lichtschranke AUF und ZU
• Anschluss (konventionell) für Haltkreis
• Anschluss (konventionell) für 8,2 kOhm Kontaktleiste
• Anschluss (konventionell) für Signalleuchte 24 V DC
• Anschluss (konventionell) für Elektroschloss 12 VAC
• Anschluss für Battery-Backup
• Ausgang 24 V DC, max. 250 mA
Merkmale:
Funktionen
• Stromabhängige Hinderniserkennung mit Reversierung
• Soft-Start/Soft-Stopp/Soft-Lauf
• Automatische Zulauffunktion
• Toraufzeit und Vorwarnzeit getrennt programmierbar
• Beleuchtungsdauer programmierbar und über Funk
schaltbar
• Teilöffnung programmierbar
• Laufgeschwindigkeit AUF und ZU getrennt
programmierbar
• Soft-Lauf-Geschwindigkeit AUF und ZU getrennt
programmierbar
• Soft-Lauf-Position AUF und ZU getrennt
programmierbar
• Zyklenzähler
• Wartungsintervall programmierbar
• Fehlersignalisierung
• Einfache Reset-Funktion (Komplett-Reset)
Technische Daten CBX20224L CBX20224H
Betriebsspannung [V] 230 V / 1~
Motorspannung [V] 24 V DC
Steuerspannung [V] 24 V DC
Nennfrequenz [Hz] 50/60
Belastbarkeit Leistung (max.) [kW] 0,21 0,28
Temperatur (min./max.) [°C] -20/55
Maße (BxHxT) [mm] 222x275x110
