Marantec, Torsteuerungen CS 320 FU-E – der Frequenzumrichter ist im
Maxigehäuse IP 65 integriert.
Anschlussspannung 400V/3PH, 50Hz, und Motore bis 3kw
Lieferumfang
· Steuerung CS 320 FU-E
· Beleuchteter 3-fach Drucktaster integriert
· Beleuchtetes LC-Display mit Klartextanzeige integriert
· CEE- oder Schuko-Stecker (je nach Ausführung), vormontiert
· VE: 1 Stück
Merkmale:
Diese Steuerung basiert auf der Grundausstattung
der CS 320.
Zusätzlich hat sie folgende Merkmale:
Funktionen
• Drehzahlunabhängiges Steuern von Toren
• Start- und Enddrehzahl für beide Laufrichtungen getrennt einstellbar
• Zusätzlich 2. Enddrehzahl in Laufrichtung ZU einstellbar
• Beschleunigungs- und Verzögerungszeiten für
beide Richtungen einstellbar
• Beschleunigungs- und Verzögerungszeiten für
die Betätigung von Fahrbefehl, Stoppbefehl,
Schließkantensicherung und Lichtschranke jeweils
getrennt einstellbar
• Bremspunkte frei wählbar/einstellbare Bremsverzögerung
• Einstellbare Leistungswerte zur Anpassung an den Motor
Aufbau und Anschluss
• Steckbares LC-Display mit Klartextanzeige
Optional
• MS-Bus Erweiterungsmodul Gegenverkehrsteuerung
• MS-Bus Erweiterungsmodul Einzugssicherung
• Integrierter Hauptschalter
• Individuelle Deckelfolien
• Frequenzumrichter im Antrieb integriert (Version
FU-I ohne Bremse, nur 0,75 kW)
• Steuerung im Stahlschrank
Beschreibung:

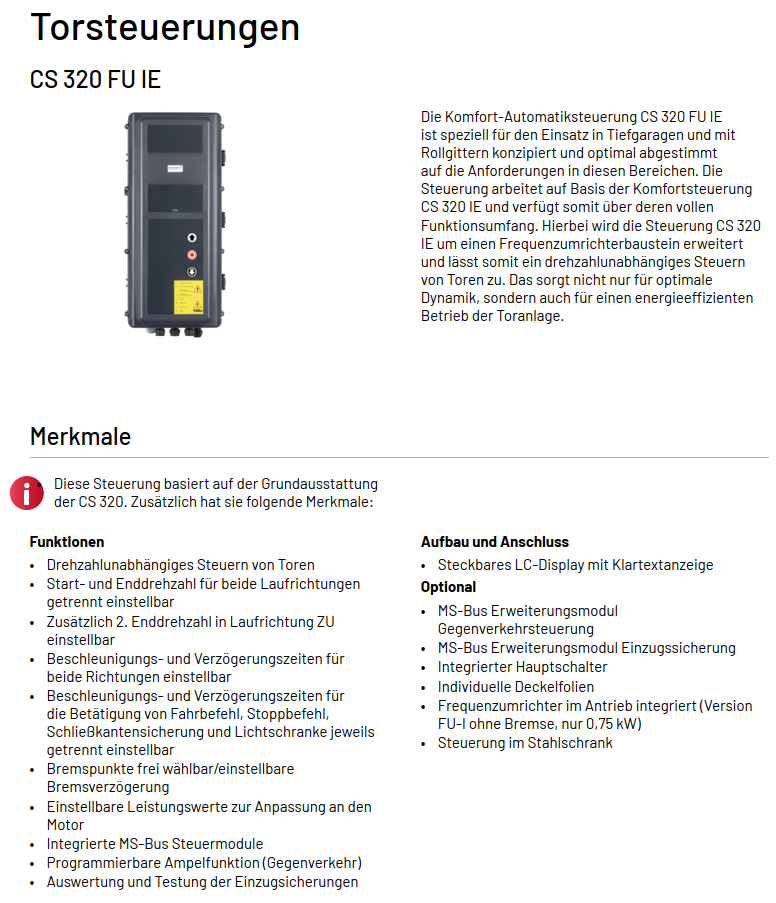

Die CS 320 FU ist eine Komfort-
Automatiksteuerung mit Frequenzumrichter.
Hierbei wird die Standardplatine CS 320 um einen
Frequenzumrichterbaustein erweitert und lässt somit
ein drehzahlunabhängiges Steuern von Toren zu. Das
sorgt nicht nur für optimale Dynamik, sondern auch
für einen energieeffizienten Betrieb der Toranlage.
2 Auslieferungsvarianten stehen zur Verfügung:
CS 320 FU-E – der Frequenzumrichter ist im
Steuergehäuse integriert
CS 320 FU-I – der Frequenzumrichter ist im Antrieb
integriert
Diese Steuerungen gibt es in unterschiedlichen

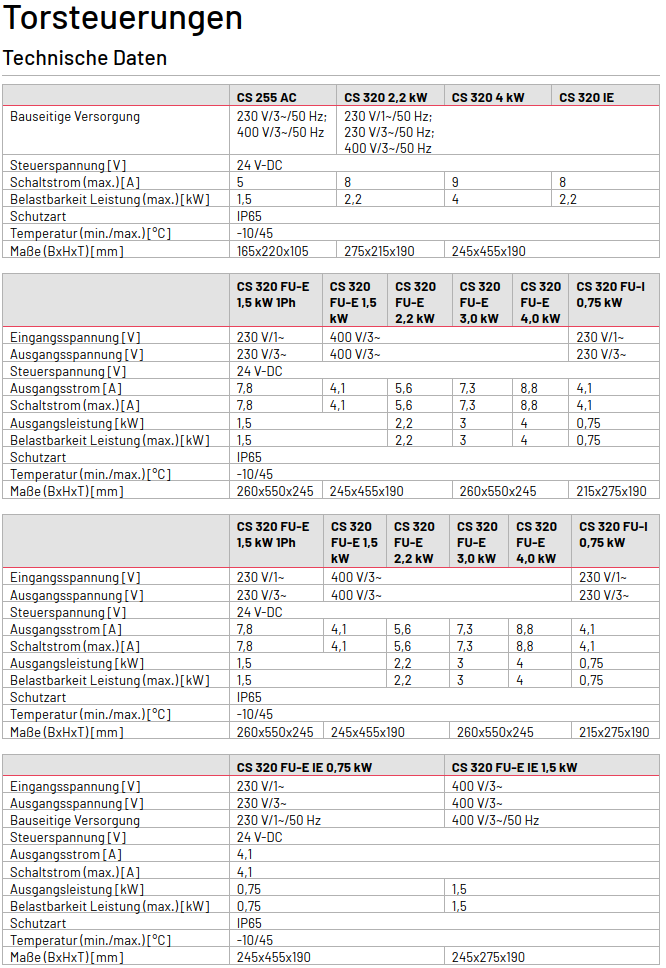

Ausführungen, Technische Daten Spezifikationen :
