Marantec Steuerungen für Feuerschutztorantriebe, CS 320 FTU

Marantec Steuerungen für Feuerschutztorantriebe, CS 320 FTU

Lierferumfang:
1 Stück
Steuerung: CS 320 FTU

Zubehör für Feuerschutzsteuerungen
Notstrompuffer
188601 Notstrompuffer 230 V/2000 VA Notstrompuffer
230 V/2.000 VA im Gehäuse

Beschreibung:

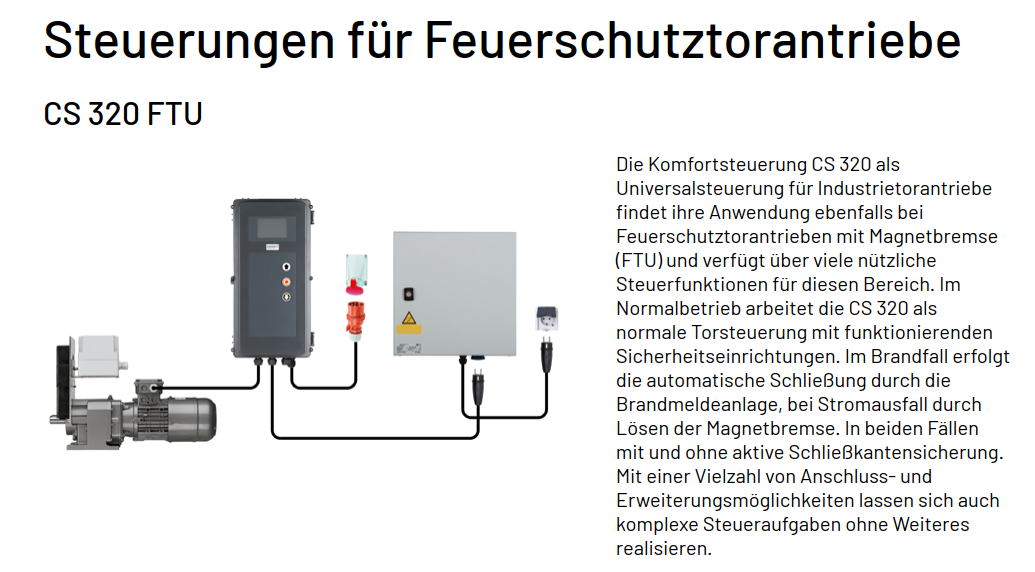

Die Komfortsteuerung CS 320 als
Universalsteuerung für Industrietorantriebe
findet ihre Anwendung ebenfalls bei
Feuerschutztorantrieben mit Magnetbremse
(FTU) und verfügt über viele nützliche
Steuerfunktionen für diesen Bereich. Im
Normalbetrieb arbeitet die CS 320 als
normale Torsteuerung mit funktionierenden
Sicherheitseinrichtungen. Im Brandfall erfolgt
die automatische Schließung durch die
Brandmeldeanlage, bei Stromausfall durch
Lösen der Magnetbremse. In beiden Fällen
mit und ohne aktive Schließkantensicherung.
Mit einer Vielzahl von Anschluss- und
Erweiterungsmöglichkeiten lassen sich auch
komplexe Steueraufgaben ohne Weiteres
realisieren.

Merkmale:Funktionen
• Ansteuerung der Magnetbremse über Relaisausgang
• Versorgung der Magnetbremse bei Stromausfall über Notstrompuffer
• Automatisches Schließen im Brandfall/Stromausfall
• 4 programmierbare Relaisausgänge mit 44 Funktionen
• 2 programmierbare Eingänge mit 27 Funktionen
• Änderung der Drehrichtung über Platinentaster/Display
• Integrierter Torlaufzähler
• Programmierbarer Wartungsalarm (PIN-Code geschützt)
• Integrierter Fehlerspeicher (Auslesen aller
  Fehlermeldungen unter Angabe von Häufigkeit und
  Zyklus des letzten Auftretens) nur mit LCD-Monitor Endlageneinstellung
• Über mechanische Endschalter (MEC) und/oder über Absolutwertgeber (AWG)

Endlageneinstellung
• Über mechanische Endschalter (MEC) und/oder
  über Absolutwertgeber (AWG)

Bedienung
• 3-fach Taster Torsteuerung
• Steckbares LC-Display mit Klartextanzeige
• 3-Tasten-Navigation/Zustands- und Diagnosemeldungen

  Aufbau und Anschluss
• Anschluss von Brandmeldekontakt
• Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
• Kurzschlussfeste Kleinspannung
• Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)
• Druckwellenleiste, Elektrokontaktleiste, Optosensor anschließbar
• Schnittstelle zum Anschluss von Erweiterungsmodulen
• Steckplatz für HF-Empfangsmodul
• Beleuchtete Deckeltastatur (Nachtbeleuchtung)
• Gehäuseschutz für Leiterplatte
• Einstellbare, vormontierte Wandhalter

Technische Daten:
Bauseitige Versorgung                                 400 V/3~/50 Hz
Steuerspannung [V]                                         24 V-DC
Belastbarkeit Leistung (max.) [kW]                    2,2
Schutzart                                                           IP65
Temperatur (min./max.) [°C]                            -10/45
Maße (BxHxT) [mm]                                    245x455x190

Technische Daten FTU
Technische Daten FDF und FTA
