Marantec Steuerungen für Feuerschutztorantriebe, CS320, 2,2kW
Lierferumfang:
1 Stück
Steuerung: CS320, 2,2KW
Zubehör für Feuerschutzsteuerungen Notstrompuffer
188601 Notstrompuffer 230 V/2000 VA Notstrompuffer 230 V/2.000 VA im Gehäuse
Beschreibung:

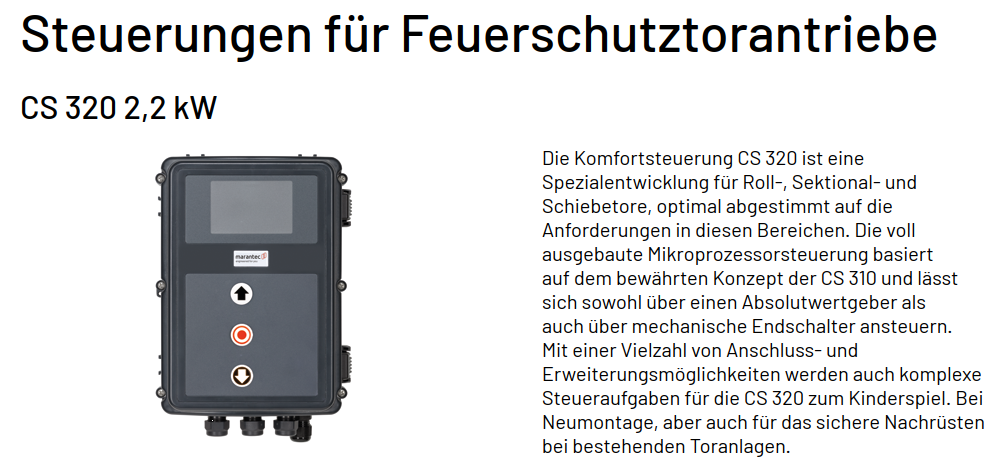

Die Komfortsteuerung CS 320 ist eine
Spezialentwicklung für Roll-, Sektional- und
Schiebetore, optimal abgestimmt auf die
Anforderungen in diesen Bereichen. Die voll
ausgebaute Mikroprozessorsteuerung basiert
auf dem bewährten Konzept der CS 310 und lässt
sich sowohl über einen Absolutwertgeber als
auch über mechanische Endschalter ansteuern.
Mit einer Vielzahl von Anschluss- und
Erweiterungsmöglichkeiten werden auch komplexe
Steueraufgaben für die CS 320 zum Kinderspiel. Bei
Neumontage, aber auch für das sichere Nachrüsten
bei bestehenden Toranlagen.
Merkmale:Funktionen
• Notschließung über Brandmeldekontakt bei Versorgung über Netz oder Notstrompuffer
• Automatisches Schließen im Brandfall/Stromausfall
• Teilöffnung über Brandmeldekontakt (nur bei Versorgung 400V/3~)
• Notöffnung über Brandmeldekontakt (nur bei Versorgung 400 V/3~)
• 4 programmierbare Relaisausgänge mit 44 Funktionen
• 2 programmierbare Eingänge mit 27 Funktionen
• Änderung der Drehrichtung über Platinentaster/Display
• Zwischenstellung programmierbar (nur mit AWG)
• Einstellbare Kraftbegrenzung in AUF-Richtung (nur mit AWG)
• Drehrichtungsüberwachung und -erkennung (nur mit AWG)
• Integrierter Torlaufzähler
• Programmierbarer Wartungsalarm (PIN-Code geschützt)
• Integrierter Fehlerspeicher (Auslesen aller
Fehlermeldungen unter Angabe von Häufigkeit und
Zyklus des letzten Auftretens) nur mit LCD-Monitor
Endlageneinstellung
• Über mechanische Endschalter (MEC) und/oder
über Absolutwertgeber (AWG)
• Einstellung über Platinentaster oder steckbaren LCD-Monitor
Bedienung
• Platinentaster und LEDs zur Statusmeldung (Standard)
• Steckbares LC-Display mit Klartextanzeige
• 3-Tasten-Navigation/Zustands- und Diagnosemeldungen
Aufbau und Anschluss
• Umschaltbarer Transformator von 230 V/1~/3~ auf 400 V/3~
• Kurzschlussfeste Kleinspannung
• Beleuchtete Deckeltastatur (Nachtbeleuchtung)
• Gehäuseschutz für Leiterplatte
• Einstellbare, vormontierte Wandhalter
• Anschluss für Elemente des Sicherheitskreises
• Anschluss für Schließkantensicherung (Opto, 8,2 kOhm,
Druckwellenleiste oder voreilende Lichtschranke) in ZU-Richtung
• Anschluss für Schließkantensicherung (8,2 kOhm und Opto) in AUF-Richtung
• Anschluss für 2 Lichtschranken (2-Draht, Relais, NPN, PNP) mit/ohne Testung
• Anschluss für Schlupftür- und Schlaffseilschalter PL c
Kat. 2 (8,2 kOhm) mit Testung nach EN 12453:2017
• Anschluss für 2 Lichtgittersysteme mit/ohne Testung
• Anschluss für Radarpräsenzmelder
• Schnittstelle zum Anschluss eines Frequenzumrichters
• Schnittstelle zum Anschluss von Erweiterungsmodulen
• Steckplätze für Funkmodul und Wochenzeitschaltuhr
• Steckplatz für 2-Kanal Funk-Übertragungssystem zur
drahtlosen Signalübertragung von Schließkantensystem und/oder Sicherheitskreis
• Ansteuerung der Magnetbremse über Relaisausgang
• Für Antriebe mit extern geschalteter Bremse wird
zusätzlich ein Bremsüberwachungsmodul eingebaut (BWM1)
• Versorgung für externe Geräte (24 V-DC/500 mA und 230 V-AC/1 A)
Optional
• LCD-Monitor mit Klartextanzeige
• MS-Bus Erweiterungsmodul Gegenverkehrsteuerung
• MS-Bus Erweiterungsmodul Einzugssicherung
• Integrierter Hauptschalter
• Individuelle Deckelfolien
• Steuerung im Stahlschrank
• Über MS-BUS ist eine zweite CS320 in DUO-Funktion koppelbar
