Marantec, Steuerung CS320 FU-E 0,75 mit FU im Kombi, 3FT,
LCD Anleitung 188727 Klemme für Motorstecker 155876
(als Ersatz für CS300 FU-I)
Lieferumfang
· Steuerung CS320 FU-E (der Frequenzumrichter ist im
Steuergehäuse integriert)
· Beleuchteter 3-fach Drucktaster integriert
· Beleuchtetes LC-Display mit Klartextanzeige integriert
· Ohne CEE- oder Schuko-Stecker (je nach Ausführung), da der alte
Stecker wieder verwendet werden kann.
· VE: 1 Stück
Hinweis!:
Erneuerung des Kabelsatzes STA/MTZ 05/ CS3xx
FU/E 5 m
Artikelnummer: 150788

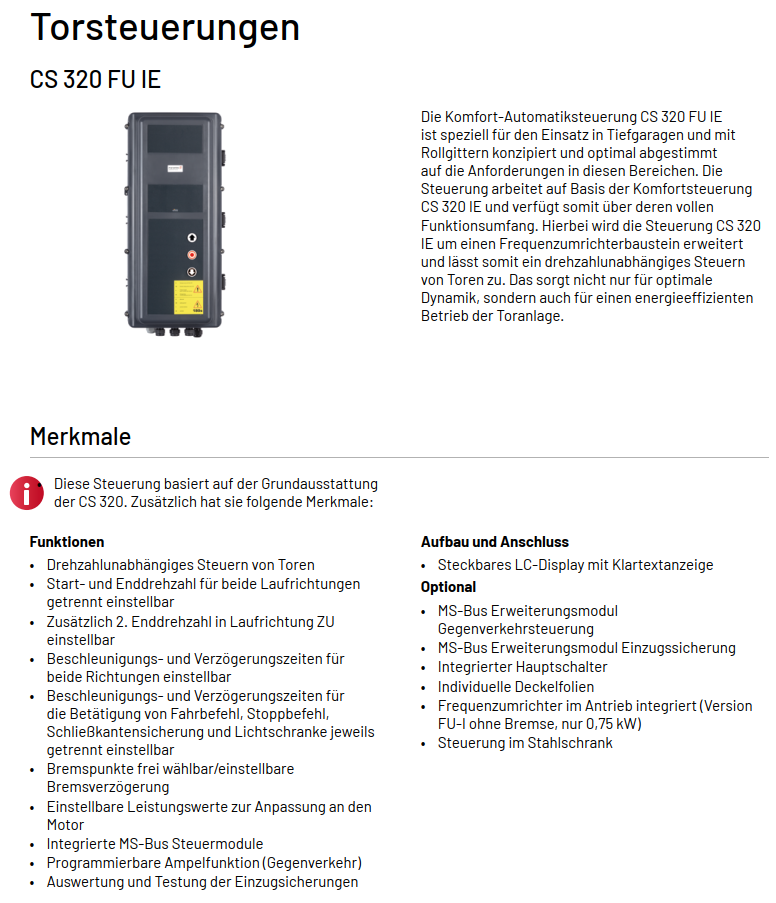

Merkmale:
Diese Steuerung basiert auf der Grundausstattung
der CS 320. Zusätzlich hat sie folgende Merkmale:
Aufbau und Anschluss
• Steckbares LC-Display mit Klartextanzeige
Optional
• Integrierter Hauptschalter
• Individuelle Deckelfolien
• Steuerung im Stahlschrank
Hinweis!
Beschreibung:
Die Artikelnummer 188834 ist eine Steuerung CS320FU-E 0,75 für CS300 FU-I
sie ist eine Ersatzsteuerung für die CS 300 FU in Verbindung mit einem
Sektonaltorantrieb STA 1 FU/I.
Hier wurde bis 2013 ein FU von Fa. Hanning verbaut, welche mit der
CS 300 FU in Verbindung war. Wir (Marantec) haben auf Siemens FU in 2013/2014
gewechselt. Um nicht alles auszutauschen, liefern wir jetzt als Ersatz eine
CS 320 FU/E im Kombigehäuse. Der FU sitzt hier extern im Kombigehäuse.
Der alte FU oben am Motor bleibt sitzen und wird elektrisch abgeklemmt.
Hierfür ist eine Anleitung im Lieferumfang enthalten. Durch das Wechseln auf
CS 320 FU muß auch der Kabelsatz erneuert werden.
5 m Artikelnummer 150788 und
7m Artikelnummer 150787 sind sehr gängige Kabellängen.
Weitere Längen stehen natürlich auch noch zur Verfügung.
Diese Steuerungen gibt es in unterschiedlichen Ausführungen,

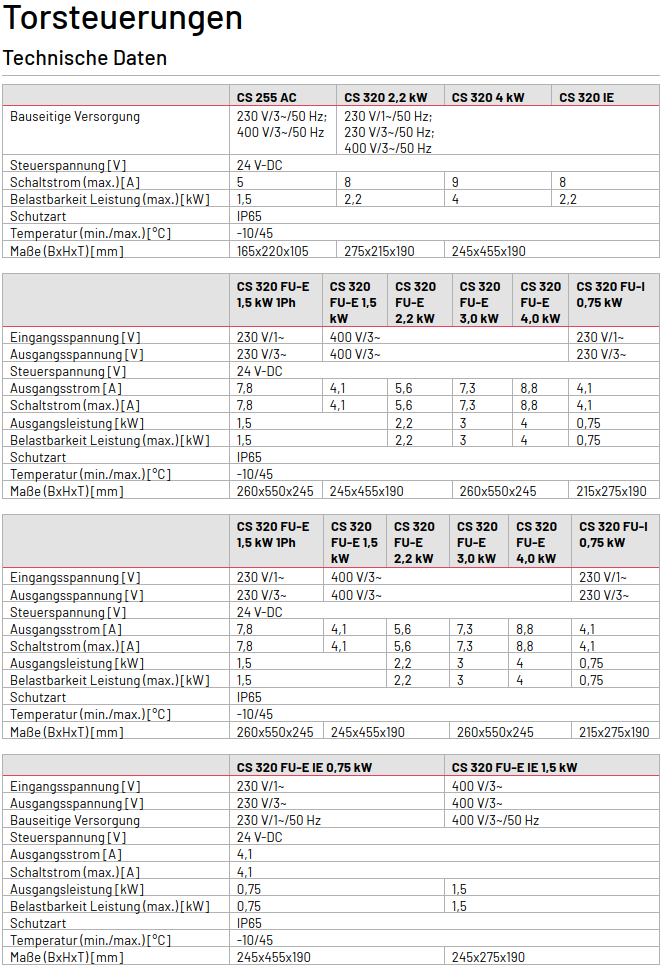

Technische Daten Spezifikationen :
|
CS 320 FU-E
1,5 kW 1Ph
|
CS 320 FU-E 1,5 kW
|
CS 320 FU-E 2,2 kW
|
CS 320 FU- 3,0 kW
|
CS 320 FU-E 4,0 kW
|
CS 320 FU-I 0,75 kW
|
Eingangsspannung [V]
|
230 V/1~
|
400 V/3~
|
400 V/3~
|
400 V/3~
|
V/4003
|
230 V/1~
|
Ausgangsspannung [V]
|
230 V/3~
|
400 V/3~
|
400 V/3~
|
400 V/3~
|
400 V/3~
|
230 V/3~
|
Steuerspannung [V]
|
24 V-DC
|
24 V-DC
|
24 V-DC
|
24 V-DC
|
24 V-DC
|
24 V-DC
|
Ausgangsstrom [A]
|
7,8
|
4,1
|
5,6
|
7,3
|
8,8
|
4,1
|
Schaltstrom (max.) [A]
|
7,8
|
4,1
|
5,6
|
7,3
|
8,8
|
4,1
|
Ausgangsleistung [kW]
|
1,5
|
1,5
|
2,2
|
3
|
4
|
0,75
|
Belastbarkeit Leistung (max.) [kW]
|
1,5
|
1,5
|
2,2
|
3
|
4
|
0,75
|
Schutzart
|
IP65
|
IP65
|
IP65
|
IP65
|
IP65
|
IP65
|
Temperatur (min./max.) [°C]
|
-10/45
|
-10/45
|
-10/45
|
-10/45
|
-10/45
|
-10/45
|
Maße (BxHxT) [mm]
|
260x550x245
|
260x550x245
|
260x550x245
|
260x550x245
|
260x550x245
|
215x275x190
|
Technische Daten Spezifikationen :
|
CS 320 FU-E
1,5 kW 1Ph
|
CS 320 FU-E 1,5 kW
|
CS 320 FU-E
2,2 kW
|
CS 320 FU-E
3,0 kW
|
CS 320 FU-E
4,0 kW
|
CS 320 FU-I
0,75 kW
|
Eingangs-
spannung [V]
|
230 V/1~
|
400 V/3~
|
400 V/3~
|
400 V/3~
|
V/4003
|
230 V/1~
|
Ausgangs-
spannung [V]
|
230 V/3~
|
400 V/3~
|
400 V/3~
|
400 V/3~
|
400 V/3~
|
230 V/3~
|
Steuer-
spannung [V]
|
24 V-DC
|
24 V-DC
|
24 V-DC
|
24 V-DC
|
24 V-DC
|
24 V-DC
|
Ausgangs-
strom [A]
|
7,8
|
4,1
|
5,6
|
7,3
|
8,8
|
4,1
|
Schaltstrom
(max.) [A]
|
7,8
|
4,1
|
5,6
|
7,3
|
8,8
|
4,1
|
Ausgangs-
leistung [kW]
|
1,5
|
1,5
|
2,2
|
3
|
4
|
0,75
|
Belastbarkeit Leistung
(max.) [kW]
|
1,5
|
1,5
|
2,2
|
3
|
4
|
0,75
|
Schutzart
|
IP65
|
IP65
|
IP65
|
IP65
|
IP65
|
IP65
|
Temperatur (min./max.)
[°C]
|
-10/45
|
-10/45
|
-10/45
|
-10/45
|
-10/45
|
-10/45
|
Maße (BxHxT) [mm]
|
260x550x245
|
260x550x245
|
260x550x245
|
260x550x245
|
260x550x245
|
215x275x190
|
Technische Daten Spezifikationen :
|
CS 320 FU-E IE 0,75 kW
|
CS 320 FU-E IE 1,5 kW
|
Eingangsspannung [V]
|
230 V/1~
|
400 V/3~
|
Ausgangsspannung [V]
|
230 V/3~
|
400 V/3~
|
Bauseitige Versorgung
|
230 V/1~/50 Hz
|
400 V/3~/50 Hz
|
Steuerspannung [V]
|
24 V-DC
|
24 V-DC
|
Ausgangsstrom [A]
|
4,1
|
4,1
|
Schaltstrom (max.) [A]
|
4,1
|
4,1
|
Ausgangsleistung [kW]
|
0,75
|
1,5
|
Belastbarkeit Leistung (max.) [kW]
|
0,75
|
1,5
|
Schutzart
|
IP65
|
IP65
|
Temperatur (min./max.) [°C]
|
-10/45
|
-10/45
|
Maße (BxHxT) [mm]
|
245x455x190
|
245x455x190
|
