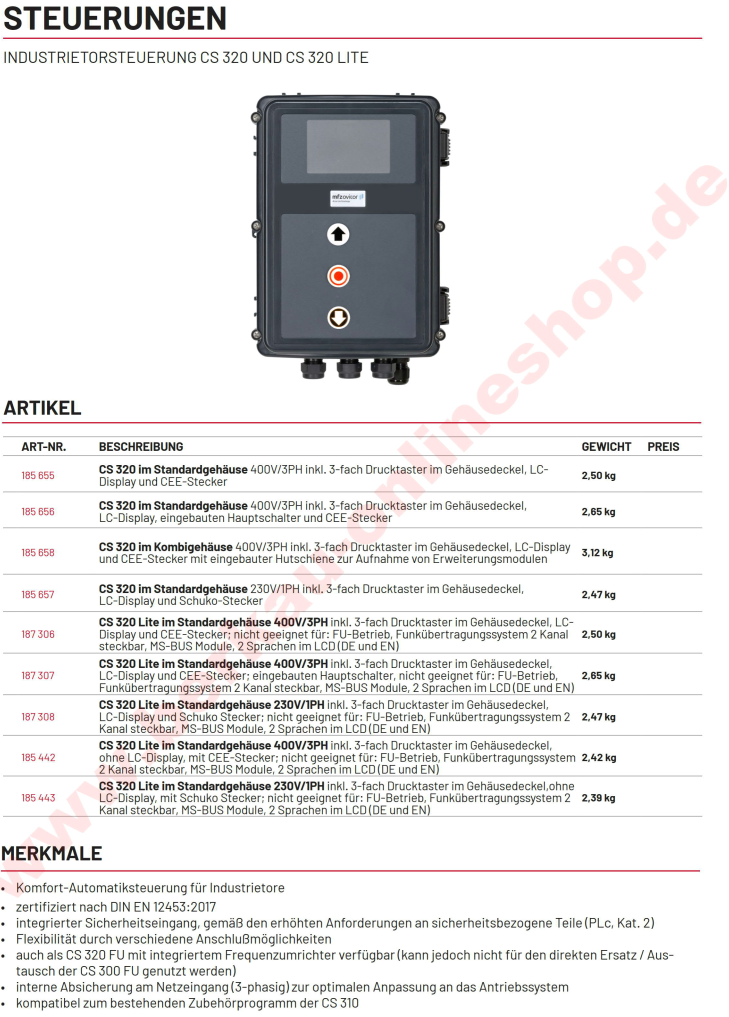

MFZ, Marantec, CS 320 Lite im Standardgehäuse 400V/3PH
Lieferumfang
CS 320 Lite im Standardgehäuse 400V/3PH inkl. 3-fach
Drucktaster im Gehäusedeckel, LC-
Display und CEE-Stecker; nicht geeignet für:
FU-Betrieb, Funkübertragungssystem 2 Kanal
steckbar, MS-BUS Module, 2 Sprachen im
LCD (DE und EN)
VE: 1 Stück
Merkmale:
Komfort-Automatiksteuerung für Roll- und Sektionaltore,
Die Komfortsteuerung CS 310 ist eine Spezialentwicklung für
Roll-, Sektional- und Schiebetore, optimal abgestimmt auf die Anforderungen
in diesen Bereichen. Die voll ausgebaute Mikroprozessorsteuerung
basiert auf dem bewährten Konzept der CS 300 und lässt sich
sowohl über einen Absolutwertgeber, als auch über
mechanische Endschalter ansteuern. Mit einer Vielzahl
von Anschluss- und Erweiterungsmöglichkeiten werden auch
komplexe Steueraufgaben für die CS 310 zum Kinderspiel.
Bei Neumontage, aber auch für das sichere Nachrüsten
bei bestehenden Toranlagen.
Beschreibung:
· Komfortsteuerung für Roll- und Sektionaltore
· Für Sektionaltorantriebe Dynamik xs.awg, STA 1, STAI 1
· 4 programmierbare Relaisausgänge
· LC-Display mit Klartextanzeige in 14 Sprachen
· Integrierte MS-Bus-Schnittstelle zum Anschluss von
Erweiterungsmodulen Fahrbahnregelungen und
Einzugssicherung
· Anschluss für 2-Draht Lichtschranke, z.B. Special 630 mit
Zargenfunktion oder potentialfreie Durchfahrts-Lichtschranke
· Änderung der Drehrichtung innerhalb der Steuerung umstellbar
· Auswertung von digitalem als auch mechanischem Endschalter
· Leistungsstarke Versorgung von externen Elementen
· Anschluss für Schließkantensicherung in AUF-Richtung (8,2 kΏ)
· Integrierter 2. Abschaltweg über Lastschütz
· Integrierter Fehlerspeicher

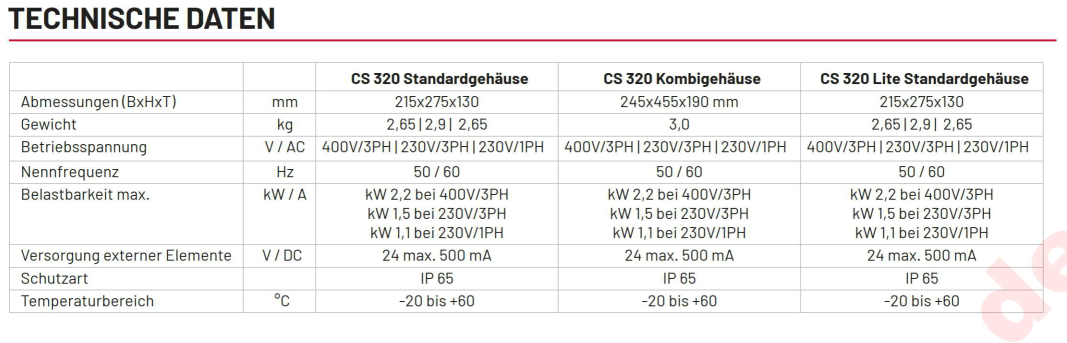

Technische Daten Spezifikationen :
Maße (BxHxT) 215x275x130
Nennspannung 400V/3PH | 230V/3PH | 230V/1PH
Versorgung ext. Elemente 24 V DC max /500 mA
Maximale Belastbarkeit kW (A) kW 2,2 bei 400V/3PH
kW 1,5 bei 230V/3PH
kW 1,1 bei 230V/1PH
Nennfrequenz Hz 50 / 60
Verkabelung konventionell
Schutzart IP 65
Gewicht 2,65 | 2,9 | 2,65
Temperaturbereich -20 bis +60
