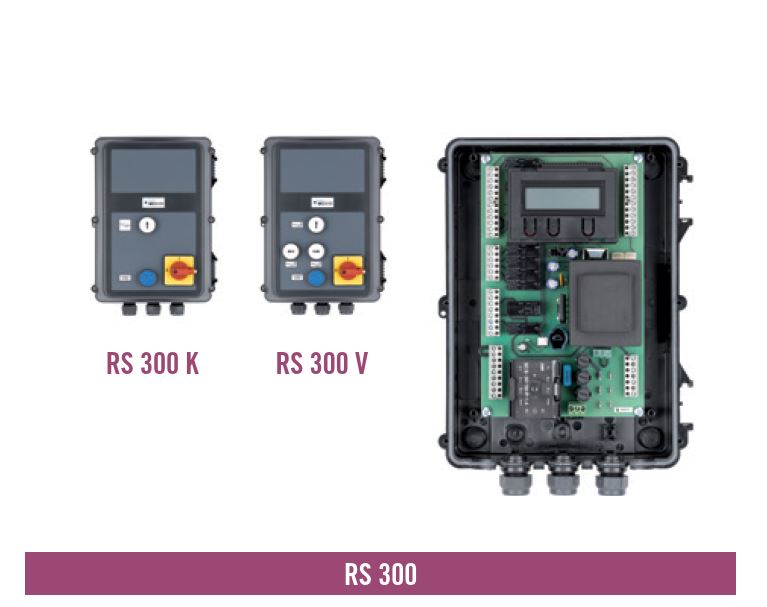

Die Komfortsteuerung für Überladebrücken RS 300 dient zur Ansteuerung von
Überladebrücken mit Klappkeil oder Vorschublippe. Der Funktionsum-
fang ist optimal abgestimmt auf die Anforderungen in diesem Bereich und
bietet dem Anwender eine Vielzahl von Anschlussmöglichkeiten, um auch
komplexe Steueraufgaben einfach lösen zu können. Die Programmierung
erfolgt über das bewährte Klartext-Display und es stehen zwei Auslieferungs-
varianten stehen zur Verfügung:
Lieferumfang:
VE: 1 Stück
Taster 1+AR+3
Gehäuse 360x254x111
RS 300 K + CS 310 zur Ansteuerung einer Überladebrücke mit
Klappkeil und 1 oder 2 Ventilen.
Funktionen:
· RS 300 K : Zur Ansteuerung einer Überladebrücke mit Klappkeil
Ansteuerung von 1- oder 2-Ventil-Aggregaten
· RS 300 V : Zur Ansteuerung einer Überladebrücke mit Vorschublippe
Ansteuerung von 2- oder 3-Ventil-Aggregaten
· Anlaufverriegelung nach Spannungsausfall
· Phasenausfallerkennung
· Drehfeldprüfung via Spannungsüberwachung
· 1 programmierbarer Eingang mit 4 Funktionen
· Ansteuerung der Torabdichtung (Shelter-Funktion)
· Freigabe / Verriegelung durch externe Torsteuerung
· Freigabe / Verriegelung der Torautomatik
· Auto-Return-Funktion
· Zykluszähler
· Integrierter Hauptschalter
· Integrierte Sicherungen für das Hydraulikaggregat (max. 6,3 A)
· Kurzschlussfeste Steuerspannung
· Versorgung für externe Geräte (24V-DC / 2500 mA)
· Anschluss von Innen- und Außenampeln
· Anschluss von Radkeil und Anfahrsensor
· Anschluss von Verladeleuchte oder Signalhorn
· Anschluss für Not-Aus
· Anschluss zur Verriegelung der Überladebrücke
· Anschluss zur Verriegelung der Toranlage
· Alle Anschlüsse sind steckbar
· Niedriger Gehäuseboden
· Integrierte Deckelscharniere
· Einstellbare, vormontierte Wandhalter
· Kabeltunnel für Anschlussleitungen
Optional:
· Integrierte 3-fach Tastatur für eine externe Toranlage
· Taste zur Zwangsabsenkung (RS300 V)
· 4 oder 2 Richtungstasten (RS300 V)
