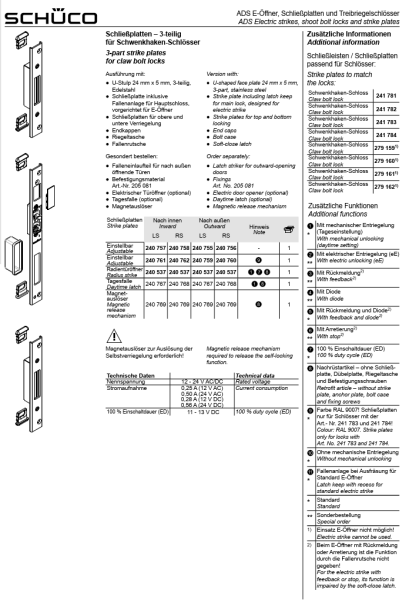

Schüco ADS Magnetauslöser, für 3-teilig Schwenkhaken-Schlösser, 240769
Lieferumfang:
1 Stück
Hinweis 8
Schüco ADS Magnetauslöser, für 3-teilig Schwenkhaken-Schlösser, 240769
Ausführung mit:
● U-Stulp 24 mm x 5 mm, 3-teilig, Edelstahl
● Schließplatte inklusive Fallenanlage für Hauptschloss,
vorgerichtet für E-Öffner
● Schließplatten für obere und untere Verriegelung
● Endkappen
● Riegeltasche
● Fallenrutsche
Gesondert bestellen:
● Falleneinlaufteil für nach außen öffnenden Türen
● Befestigungsmaterial Art.-Nr. 205 081
● Elektrischer Türöffner (optional)
● Tagesfalle (optional)
● Magnetauslöser
Schleißplatten
|
Nach innen
LS / RS
|
Nach außen
LS / RS
|
Hinweis
|
Einstellbar
|
240 757 / 240 758
|
2 40 755 / 240 756
|
-
|
Einstellbar
|
240 761 / 240 762
|
240 759 / 240 760
|
9
|
Radientüröffner
|
240 537 / 240 537
|
240 537 / 240 537
|
1+7+8
|
Tagesfalle
|
240 767 / 240 768
|
240 767 / 240 768
|
1+8
|
Magnetauslöser
|
240 769 / 240 769
|
240 769 / 240 769
|
8
|
Achtung:
Magnetauslöser zur Auslösung der
Selbstverriegelung erforderlich!
|
Technische Daten
|
|
|
|
Nennspannung
|
12 - 24 V AC/DC
|
|
|
Stromaufnahme
|
0,25 A (12 V AC)
0,50 A (24 V AC)
0,28 A (12 V DC)
0,56 A (24 V DC)
|
|
|
100 % Einschaltdauer (ED)
|
11 - 13 V DC
|
|
Zusätzliche Informationen
Schließleisten / Schließplatten passend
für Schlösser:
Schwenkhaken-Schloss 241 781
Schwenkhaken-Schloss 241 782
Schwenkhaken-Schloss 241 783
Schwenkhaken-Schloss 241 784
Schwenkhaken-Schloss 279 159 1)
Schwenkhaken-Schloss 279 160 1)
Schwenkhaken-Schloss 279 161 1)
Schwenkhaken-Schloss 279 162 1)
Zusätzliche Funktionen
Hinweis 1:*
Mit mechanischer Entriegelung *
(Tageseinstellung)
Hinweis 2*
Mit elektrischer Entriegelung (eE)*
Hinweis 3**
Mit Rückmeldung **
Hinweis 4*
Mit Diode*
Hinweis 5**
Mit Rückmeldung und Diode**
Hinweis 6
Mit Arretierung*
Hinweis 7
100 % Einschaltdauer (ED)
Hinweis 8
Nachrüstartikel – ohne Schließ-
platte, Dübelplatte, Riegeltasche
und Befestigungsschrauben
Hinweis 9**
Über Sonderbestellung auch mit
anderer Nennspannung, mit
100 % ED oder Ruhestrom
lieferbar
Hinweis 10*
Ohne mechanische Entriegelung
Hinweis 11*
Fallenanlage bei Ausfräsung für
Standard E-Öffner
Hinweis 12
Gesondert bestellen:
Falleneinlaufteil für nach außen öffnenden Türen
Hinweis 13*
Mit Signalprozessor
Hinweis 14*
Mit Fallenführung
Bedeutung:
* Standard
** Sonderbestellung
1) Einsatz E-Öffner nicht möglich!
2) Beim E-Öffner mit Rückmeldung
oder Arretierung ist die Funktion durch die Fallenrutsche nicht gegeben
