Schüco ADS Mehrfachverriegelungen, 5 Riegel-Fallenschloss „SafeMatic“, RC2, mit Sicherungsbügel, Dornmaß 32,5 mm, 279008, RS nach innen
Schüco ADS Mehrfachverriegelungen, 5 Riegel-Fallenschloss „SafeMatic“, RC2, mit Sicherungsbügel, Dornmaß 32,5 mm, 279008, RS nach innen
Schüco ADS Mehrfachverriegelungen, 5 Riegel-Fallenschloss „SafeMatic“, RC2,
mit Sicherungsbügel, Dornmaß 32,5 mm, 279008, RS nach innen
Lieferung:
1 Stück
5 Riegel-Fallenschloss „SafeMatic“
mit Sicherungsbügel
Einsetzbar in Schüco ADS bei:
1-flg. Anschlagtüren
2-flg. Anschlagtüren (Gangflügel)
Alle Ausführungen mit:
● Wechsel, 1-tourig
● Drückerhöhe 1050 mm über OKFF
● 10 mm Drückernuss
● U-Stulp, INOX
● 4 Stück selbstverriegelnde Fallenriegel und Riegel (Hauptschloss)
● Falle, Riegel und Fallenriegel glanzvernickelt
Funktionsbeschreibung:
Durch die selbstverriegelnden Fallenriegel wird bereits bei nicht verriegelter Tür
die Widerstandsklasse WK2 erreicht, da die 4 Fallenriegel beim Zuziehen der Tür
automatisch 20 mm vorschließen und gegen ein Zurückdrücken gesichert sind.
Durch zusätzliches manuelles Verriegeln wird der Riegel des
Hauptschlosses vorgeschlossen und der Türdrücker blockiert!
Die Entriegelung erfolgt außen Schlüssel betätigt und innen Drücker betätigt.
Optionale Ausführungen:
● Mit zusätzlichem Sicherungsbügel
● Mit motorischer Funktion
Gesondert bestellen:
● Schließplatten oder Schließleiste
● Befestigungsmaterial Art.-Nr. 205 080
● Falleneinlaufteil für außen öffnende Türen
● Profilzylinder und Rosette
● A-Öffner (optional)
Beschlag innen: Türdrücker
Beschlag außen: Türgriff
Geprüft nach DIN 18251-3 Klasse 3
Korrosionsbeständigkeit nach
DIN EN 1670 Klasse 4
Dornmaß
mm |
Widerstands-klasse |
Panik-funktion |
Nach innen
LS / RS |
Nach außen
LS / RS |
Hinweis |
| 32,5 |
RC 2 |
- |
241 354 / 241 353 |
241 353 / 241 354 |
- |
Mit Sicherungsbügel (Siehe Planungsgrundlagen, Seite B 4-5)
Dornmaß
mm |
Widerstands-klasse |
Panik-funktion |
Nach innen
LS / RS |
Nach außen
LS / RS |
Hinweis |
| 32,5 |
RC2 |
|
279 007 / 279 008 |
|
1 |
Hinweis! 1
Schließleiste in VE enthalten! Für die Ver- bzw. Entriegelung des Sicherungsbügels (Spaltöffnung
des Türflügels) muss zusätzlich ein Drehknauf Art.-Nr. 210 859 oder 210 893 bestellt werden.
Schließplatten und Schließleisten
|
Nach innen
RS / LS |
Nach außen
RS / LS |
Hinweis |
| Schließplatten 3-tlg. |
240 864 / 240 863 |
240 863 / 240 864 |
2 |
| Schließplatten 1-tlg. |
240 862 / 240 861 |
240 861 / 240 862 |
2+3 |
Hinweis! 2 U-Stulp, 24 mm x 5 mm, INOX
Hinweis! 3 Für Fallenriegelabfrage, Riegelschaltkontakt
Art.-Nr. 262 626 bestellen.

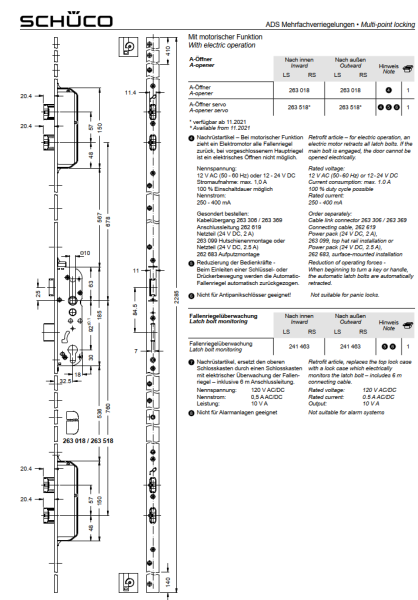

Mit motorischer Funktion
| A-Öffner |
Nach innen
RS / LS |
Nach außen
LS / RS |
Hinweis |
| A-Öffner |
263 018 |
263 018 |
4 |
| A-Öffner servo |
263 518* |
263 518* |
4+5+6 |
* verfügbar ab 11.2021
Hinweis! 4
Nachrüstartikel – Bei motorischer Funktion zieht ein Elektromotor alle Fallenriegel
zurück, bei vorgeschlossenem Hauptriegel ist ein elektrisches Öffnen nicht möglich.
Nennspannung: 12 V AC (50 - 60 Hz) oder 12 - 24 V DC
Stromaufnahme: max. 1,0 A
100 % Einschaltdauer möglich
Nennstrom: 250 - 400 mA
Gesondert bestellen:
Kabelübergang 263 306 / 263 369
Anschlussleitung 262 619
Netzteil (24 V DC, 2 A)
263 099 Hutschienenmontage oder
Netzteil (24 V DC, 2.5 A)
262 683 Aufputzmontage
Hinweis! 5
Reduzierung der Bedienkräfte - Beim Einleiten einer Schlüssel- oder
Drückerbewegung werden die Automatic- Fallenriegel automatisch zurückgezogen.
Hinweis! 6
Nicht für Antipanikschlösser geeignet!
| Fallenriegelüberwachung |
Nach innen
RS / LS |
Nach außen
LS / RS |
Hinweis |
| Fallenriegelüberwachung |
241 463 |
241 463 |
5+6 |
Hinweis! 5
Nachrüstartikel, ersetzt den oberen Schlosskasten durch einen Schlosskasten
mit elektrischer Überwachung der Fallenriegel – inklusive 6 m Anschlussleitung.
Nennspannung 120 V AC/DC
Nennstrom: 0,5 A AC/DC
Leistung: 10 V A
Hinweis! 6
Nicht für Alarmanlagen geeignet
