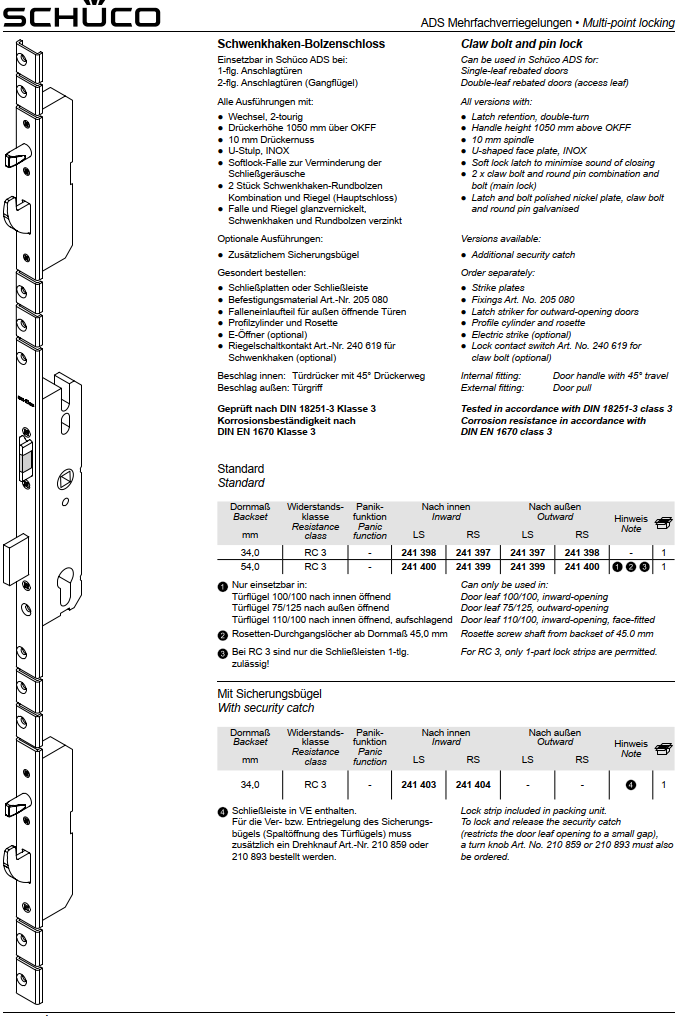

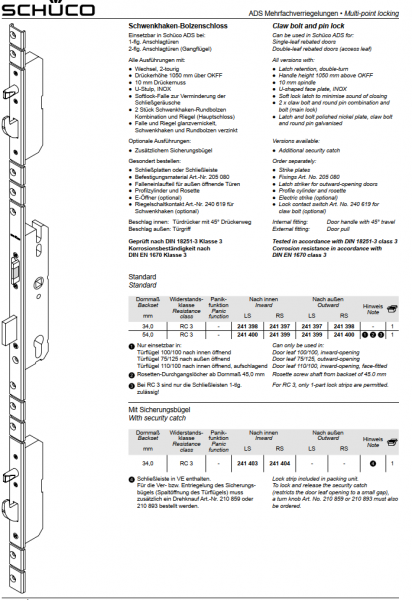

Einsetzbar in Schüco ADS bei: 1-flg. Anschlagtüren 2-flg. Anschlagtüren (Gangflügel)
Alle Ausführungen mit: ● Wechsel, 2-tourig ● Drückerhöhe 1050 mm über OKFF ● 10 mm Drückernuss ● U-Stulp, INOX ● Softlock-Falle zur Verminderung der Schließgeräusche ● 2 Stück Schwenkhaken-Rundbolzen Kombination und Riegel (Hauptschloss) ● Falle und Riegel glanzvernickelt, Schwenkhaken und Rundbolzen verzinkt
Gesondert bestellen: ● Schließplatten oder Schließleiste ● Befestigungsmaterial Art.-Nr. 205 080 ● Falleneinlaufteil für außen öffnende Türen ● Profilzylinder und Rosette ● E-Öffner (optional) ● Riegelschaltkontakt Art.-Nr. 240 619 für Schwenkhaken (optional)
Beschlag innen: Türdrücker mit 45° Drückerweg Beschlag außen: Türgriff
Geprüft nach DIN 18251-3 Klasse 3 Korrosionsbeständigkeit nach DIN EN 1670 Klasse 4
Dornmaß mm
Widerstands-klasse
Panik-funktion
Nach innen LS / RS
Nach außen LS / RS
Hinweis
34,0
RC 3
-
241 398 / 241 397
241 397 / 241 398
1
54,0
RC3
-
241 400 / 241 399
241 399 / 241 400
Hinweis:1 Nur einsetzbar in: Türflügel 100/100 nach innen öffnend Türflügel 75/125 nach außen öffnend Türflügel 110/100 nach innen öffnend, aufschlagend Hinweis:2 Rosetten-Durchgangslöcher ab Dornmaß 45,0 mm Hinweis:3 Bei RC 3 sind nur die Schließleisten 1-tlg. zulässig!
Mit Sicherungsbügel
Dornmaß
Widerstands- klasse
Panik Funktion
Nach innen LS / RS
Nach außen LS /RS
Hinweis
34,0
RC 3
-
241403 / 241404
4
Hinweis. 4 Schließleiste in VE enthalten. Für die Ver- bzw. Entriegelung des Sicherungsbügels (Spaltöffnung des Türflügels) muss zusätzlich ein Drehknauf Art.-Nr. 210 859 oder 210 893 bestellt werden.

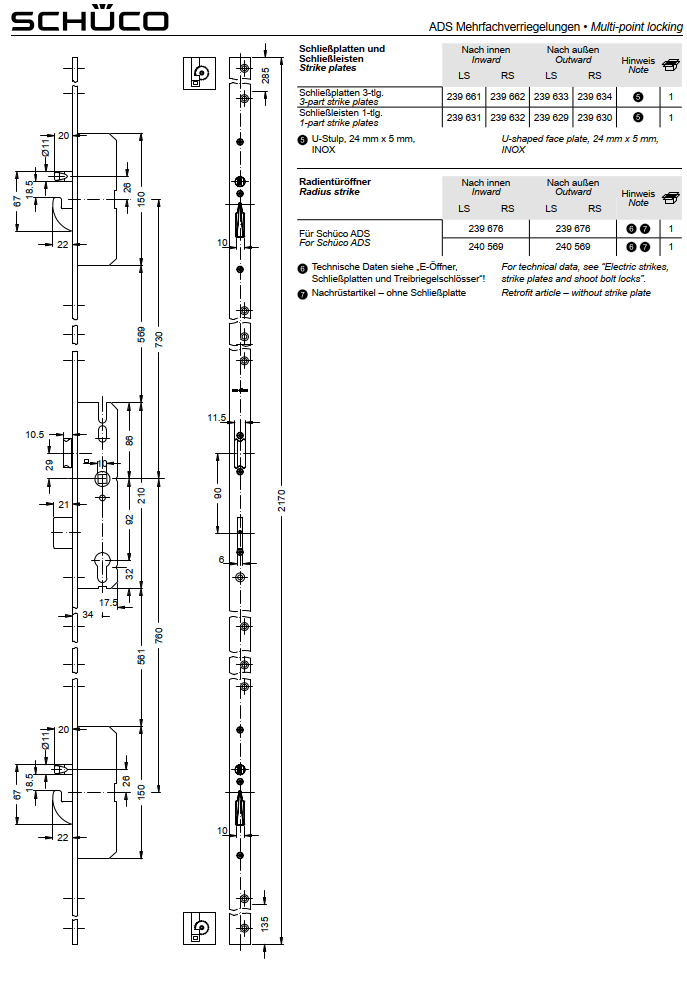

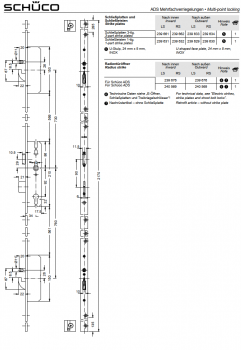

Schließplatten und Schließleisten
Nach innen LS / RS
Nach außen LS / RS
Hinweis
Schließplatten 3-tlg.
239 661 / 239 662
239 633 / 239 634
5
Schließleisten 1-tlg.
239 631 / 239 632
239 629 / 239 630
5
Hinweis: 5 U-Stulp, 24 mm x 5 mm, INOX
Radientüröffner
Für Schüco ADS
Nach innen LS / RS
Nach außen LS / RS
Hinweis
239 676
239 676
6+7
240 569
240 569
6+7
Hinweis: 6 Technische Daten siehe „E-Öffner, Schließplatten und Treibriegelschlösser“! Hinweis: 7 Nachrüstartikel – ohne Schließplatte
