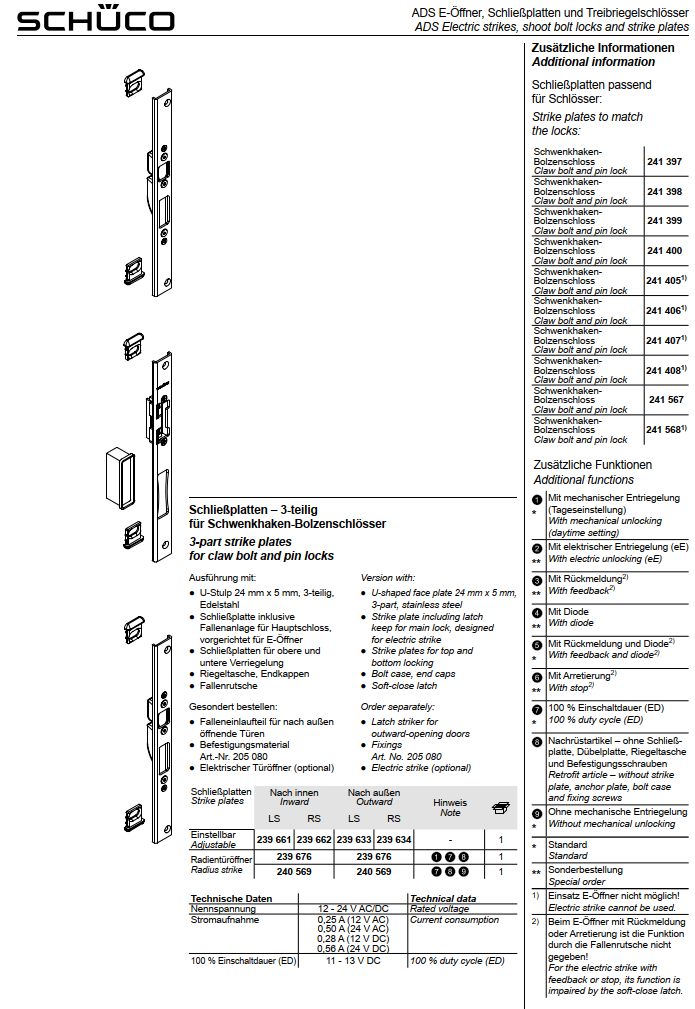

Schüco ADS Schließplatten–3-teilig für Schwenkhaken-Bolzenschlösser,
239633, LS nach außen, einstellbar
Lieferumfang:
1 Stück
Schließplatten – 3-teilig für Schwenkhaken-Schlösser
Ausführung mit: ● U-Stulp 24 mm x 5 mm, 3-teilig, Edelstahl ● Schließplatte inklusive Fallenanlage für Hauptschloss, vorgerichtet für E-Öffner ● Schließplatten für obere und untere Verriegelung ● Riegeltasche, Endkappen ● Fallenrutsche
Gesondert bestellen: ● Falleneinlaufteil für nach außen öffnenden Türen ● Befestigungsmaterial Art.-Nr. 205 080 ● Elektrischer Türöffner (optional)
Schleißplatten
Nach innen LS / RS
Nach außen LS / RS
Hinweis
Einstellbar
239 661 / 239 662
239 633 / 239 634
-
Radientüröffner
239 676
239 676
1+7+8
Radientüröffner
240 569
240 569
7+8+9
Technische Daten
Nennspannung
12 - 24 V AC/DC
Stromaufnahme
0,25 A (12 V AC) 0,50 A (24 V AC) 0,28 A (12 V DC) 0,56 A (24 V DC)
Zusätzliche Funktionen Hinweis 1:* Mit mechanischer Entriegelung * (Tageseinstellung) Hinweis 2* Mit elektrischer Entriegelung (eE)* Hinweis 3** Mit Rückmeldung ** Hinweis 4* Mit Diode* Hinweis 5** Mit Rückmeldung und Diode** Hinweis 6 Mit Arretierung* Hinweis 7 100 % Einschaltdauer (ED) Hinweis 8 Nachrüstartikel – ohne Schließ- platte, Dübelplatte, Riegeltasche und Befestigungsschrauben Hinweis 9** Über Sonderbestellung auch mit anderer Nennspannung, mit 100 % ED oder Ruhestrom lieferbar Hinweis 10* Ohne mechanische Entriegelung Hinweis 11* Fallenanlage bei Ausfräsung für Standard E-Öffner Hinweis 12 Gesondert bestellen: Falleneinlaufteil für nach außen öffnenden Türen Hinweis 13* Mit Signalprozessor Hinweis 14* Mit Fallenführung
Bedeutung: * Standard ** Sonderbestellung
1) Einsatz E-Öffner nicht möglich! 2) Beim E-Öffner mit Rückmeldung oder Arretierung ist die Funktion durch die Fallenrutsche nicht gegeben!
