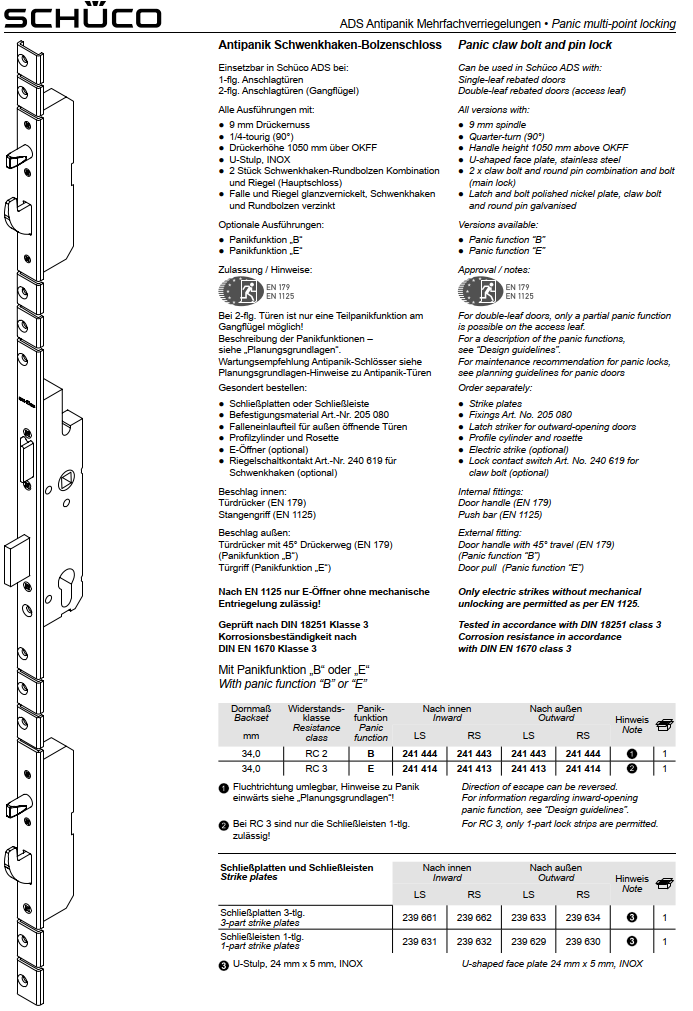

Schüco Antipanik Schwenkhaken-Bolzenschloss, Mehrfachverriegelung, 241 414, nach innen LS, Dornmaß 34,0 mm, Panikfunktion E

Schüco Antipanik Schwenkhaken-Bolzenschloss, Mehrfachverriegelung, 241 414, nach innen LS,
Dornmaß 34,0 mm, Panikfunktion E.

Lieferumfang:
VE = 1 Stück

Einsetzbar in Schüco ADS bei:
1-flg. Anschlagtüren
2-flg. Anschlagtüren (Gangflügel)

Alle Ausführungen mit:
● 9 mm Drückernuss
● 1/4-tourig (90°)
● Drückerhöhe 1050 mm über OKFF
● U-Stulp, INOX
● 2 Stück Schwenkhaken-Rundbolzen Kombination und Riegel (Hauptschloss)
● Falle und Riegel glanzvernickelt, Schwenkhaken und Rundbolzen verzinkt.

Optionale Ausführungen:
● Panikfunktion „B“
● Panikfunktion „E“

Zulassung / Hinweise:
EN 179
EN 1125

Bei 2-flg. Türen ist nur eine Teilpanikfunktion am
Gangflügel möglich!
Beschreibung der Panikfunktionen –
siehe „Planungsgrundlagen“.
Wartungsempfehlung Antipanik-Schlösser siehe
Planungsgrundlagen-Hinweise zu Antipanik-Türen

Gesondert bestellen:
● Schließplatten oder Schließleiste
● Befestigungsmaterial Art.-Nr. 205 080
● Falleneinlaufteil für außen öffnende Türen
● Profilzylinder und Rosette
● E-Öffner (optional)
● Riegelschaltkontakt Art.-Nr. 240 619 für Schwenkhaken (optional)

Beschlag innen:
Türdrücker (EN 179)
Stangengriff (EN 1125)

Beschlag außen:
Türdrücker mit 45° Drückerweg (EN 179)
(Panikfunktion „B“)
Türgriff (Panikfunktion „E“)

Nach EN 1125 nur E-Öffner ohne mechanische
Entriegelung zulässig!

Geprüft nach DIN 18251 Klasse 3
Korrosionsbeständigkeit nach
DIN EN 1670 Klasse 3
Mit Panikfunktion „B“ oder „E“

Hinweis!
1: Fluchtrichtung umlegbar, Hinweise zu Panik einwärts siehe „Planungsgrundlagen“!
2: Bei RC 3 sind nur die Schließleisten 1-tlg. zulässig!

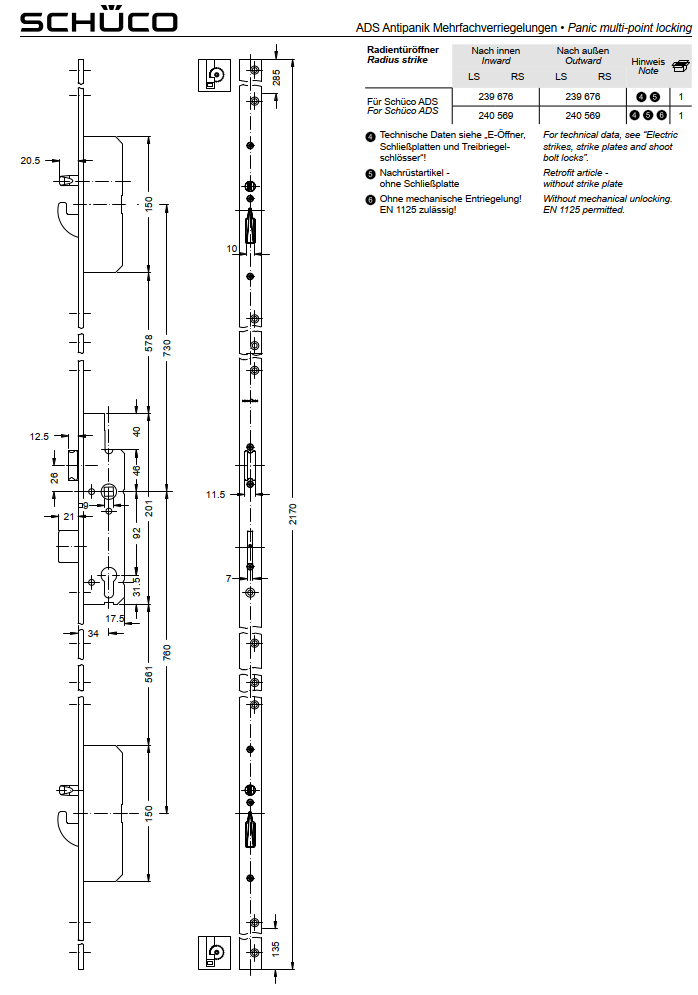

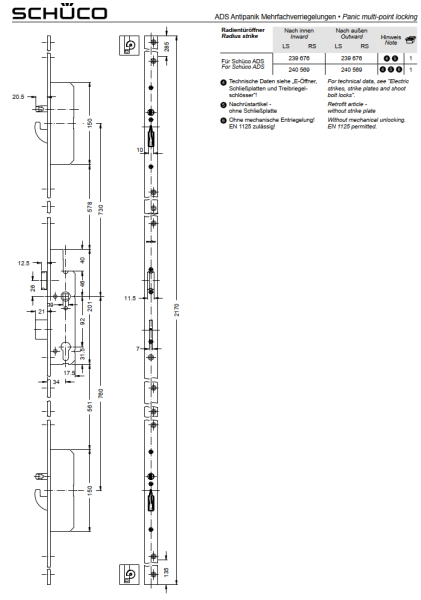

Hinweis: U-Stulp, 24 mm x 5 mm, INOX

Hinweis!
4: Technische Daten siehe „E-Öffner, Schließplatten und Treibriegelschlösser“
5: Nachrüstartikel ohne Schließplatte
6: Ohne mechanische Entriegelung! EN 1125 zulässig!

HINWEIS: Das Austauschen von Beschlagteilen und das Justieren des
Fensters dürfen nur durch einen Fachmann erfolgen!
