Zur Betätigung von Fenstern mit Dreh-, Drehkipp- oder Kipp-Beschlägen
Öffnungsrichtung: Rechts öffnend
Nur für "nach innen öffnende" Fensterflügel
Original Schüco Ersatzteil
Beschlagsystem: Schüco Riegelstangenbeschlag
Profilsystem: Schnicks AS / Schnicks MF / System M+A / System AS
Einbauzeitraum: 1990 – 1995
Abschließbar in der Kipp- und Verschlussstellung
Abmessung Griffgetriebe (mit Abdeckkappe): 148 x 35 x 23 mm
(Werkzeug-)Nummern auf Getriebegehäuse 93811 und 93812 (erst nach
Entfernen der Abdeckkappe sichtbar!)
Art.Nr. auf Bauteil sichtbar 214577 / Schlüssel Nr.: 1D 1
Verschraubungsabstand: 16 x 95 mm
Grifffräsung im Flügelrahmen: 6,1 x 88 mm Farbe: Weiß

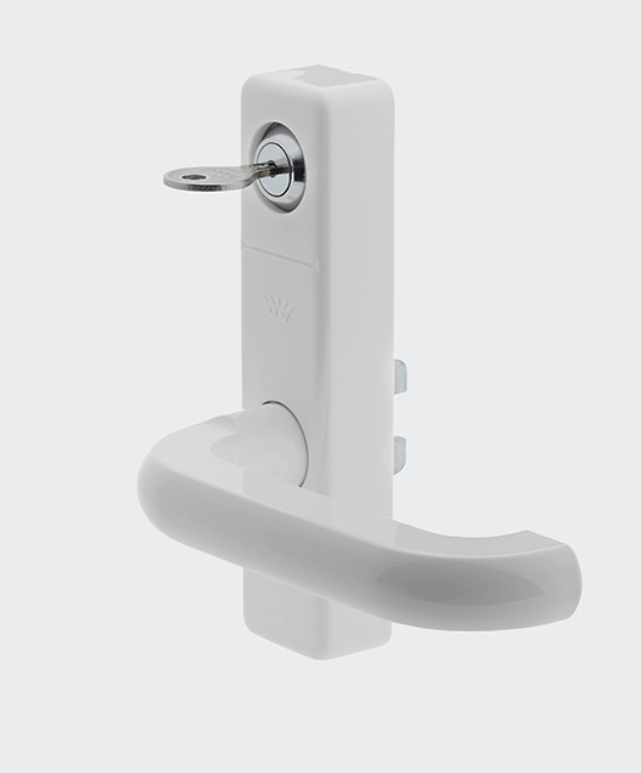

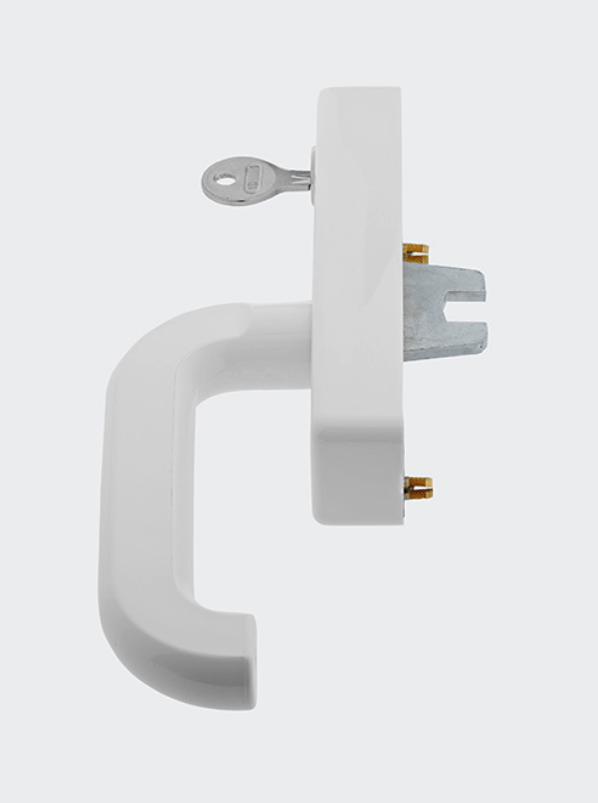

Lieferumfang: Fenstergriff abschließbar (Getriebe-Handhebel), inkl. 2 Stück Spreizdübel
(am Griffgetriebe vormontiert), 4 Befestigungsschrauben, 2 Schlüssel
Verpackungseinheit: 1 Stück
Art.Nr. 21457800
HINWEIS: Das Austauschen von Beschlagteilen und das Justieren des Fensters
sollten nur durch einen Fachmann erfolgen!
