Schüco Schwenkhaken-Bolzenschloss, RC3, 241 735 , RS/LS, ADS HD Mehrfachverriegelungen​

Schüco Schwenkhaken-Bolzenschloss, RC3,  241 735 , RS/LS, ADS HD
Mehrfachverriegelungen​​.

Lieferumfang:
1 Stück LS/RS
Widerstandsklasse : RC3
Sonderbestellung, keine Rücknahme

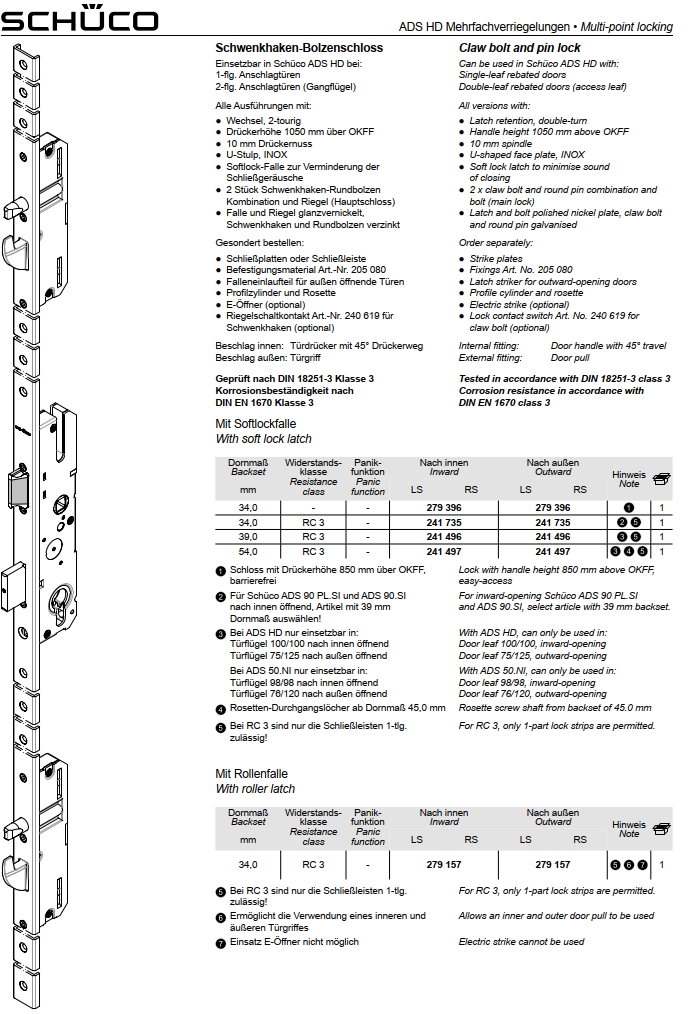

Schwenkhaken-Bolzenschloss
Einsetzbar in Schüco ADS HD bei:
1-flg. Anschlagtüren
2-flg. Anschlagtüren (Gangflügel)

Alle Ausführungen mit:
● Wechsel, 2-tourig
● Drückerhöhe 1050 mm über OKFF
● 10 mm Drückernuss
● U-Stulp, INOX
● Softlock-Falle zur Verminderung der Schließgeräusche
● 2 Stück Schwenkhaken-Rundbolzen Kombination und Riegel
   (Hauptschloss)
● Falle und Riegel glanzvernickelt, Schwenkhaken und
   Rundbolzen verzinkt

Gesondert bestellen:
● Schließplatten oder Schließleiste
● Befestigungsmaterial Art.-Nr. 205 080
● Falleneinlaufteil für außen öffnende Türen
● Profilzylinder und Rosette
● E-Öffner (optional)
● Riegelschaltkontakt Art.-Nr. 240 619 für Schwenkhaken (optional)

Beschlag innen: Türdrücker mit 45° Drückerweg
Beschlag außen: Türgriff

Geprüft nach DIN 18251-3 Klasse 3
Korrosionsbeständigkeit nach
DIN EN 1670 Klasse 3

Mit Softlockfalle

Hinweis:
1: Schloss mit Drückerhöhe 850 mm über OKFF, barrierefrei

2: Für Schüco ADS 90 PL.SI und ADS 90.SI nach innen öffnend,
   Artikel mit 39 mm  Dornmaß auswählen!

3: Bei ADS HD nur einsetzbar in:
Türflügel 100/100 nach innen öffnend
Türflügel 75/125 nach außen öffnend
Bei ADS 50.NI nur einsetzbar in:
Türflügel 98/98 nach innen öffnend
Türflügel 76/120 nach außen öffnend

4: Rosetten-Durchgangslöcher ab Dornmaß 45,0 mm
5:Bei RC 3 sind nur die Schließleisten 1-tlg.
zulässig!

Mit Rollenfalle :

Hinweis:
8: U-Stulp, 24 mm x 5 mm, INOX

Radientüröffner:

Hinweis:
8: Technische Daten siehe „E-Öffner, Schließplatten und Treibriegelschlösser“!
