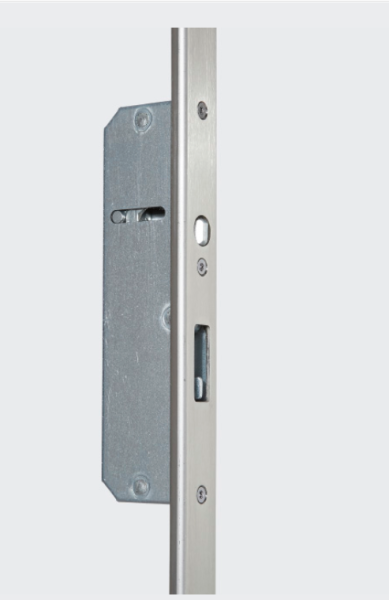

Schüco, Schwenkriegel-Bolzenschloss, Mehrfachverriegelung,
241735, RC3, Dornmaß 34,0 mm, Softlockfalle
Lieferumfang:
VE = 1 Stück
Art.-Nr. 241735

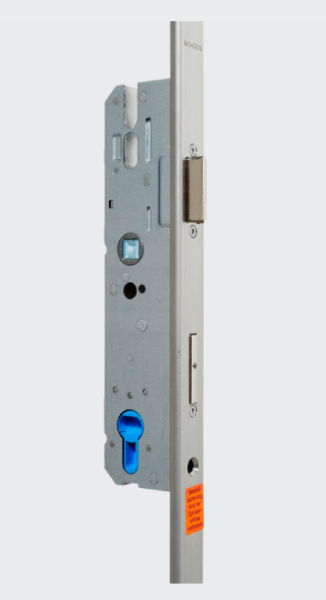

Schwenkhaken-Bolzenschloss
Nicht am Lager, der Versand erfolgt von Schüco.
Sonderbestellung keine Rücknahme
Für Öffnungsrichtung DIN links und DIN rechts
verwendbar.
Einsetzbar in Schüco ADS HD bei:
1-flg. Anschlagtüren
2-flg. Anschlagtüren (Gangflügel)
Alle Ausführungen mit:
● Wechsel, 2-tourig
● Drückerhöhe 1050 mm über OKFF
● 10 mm Drückernuss
● U-Stulp, INOX
● Softlock-Falle zur Verminderung der Schließgeräusche
● 2 Stück Schwenkhaken-Rundbolzen Kombination und Riegel (Hauptschloss)
● Falle und Riegel glanzvernickelt, Schwenkhaken und Rundbolzen verzinkt
Gesondert bestellen:
● Schließplatten oder Schließleiste
● Befestigungsmaterial Art.-Nr. 205 080
● Falleneinlaufteil für außen öffnende Türen
● Profilzylinder und Rosette
● E-Öffner (optional)
● Riegelschaltkontakt Art.-Nr. 240 619 für Schwenkhaken (optional)
Beschlag innen: Türdrücker mit 45° Drückerweg
Beschlag außen: Türgriff
Geprüft nach DIN 18251-3 Klasse 3
Korrosionsbeständigkeit nach DIN EN 1670 Klasse 3
Mit Softlockfalle
Dornmaß
|
Widerstands-
klasse
|
Panik-funktion
|
Nach innen
DIN LS / DINRS
|
Nach außen
DIN LS/DIN RS
|
Hinweis
|
34,0 mm
|
RC 3
|
-
|
241 735
|
241 735
|
1
|
39,0 mm
|
RC 3
|
-
|
241 496
|
241 496
|
2
|
54,0 mm
|
RC 3
|
-
|
241 497
|
241 497
|
2 + 3
|
Hinweis 1:
Für Schüco ADS 90 PL.SI und ADS 90.SI nach innen öffnend, Artikel mit
39 mm Dornmaß auswählen!
Hinweis 2:
Bei ADS HD nur einsetzbar in:
Türflügel 100/100 nach innen öffnend
Türflügel 75/125 nach außen öffnend
Bei ADS 50.NI nur einsetzbar in:
Türflügel 98/98 nach innen öffnend
Türflügel 76/120 nach außen öffnend
Hinweis 3:
Rosetten-Durchgangslöcher ab Dornmaß 45,0 mm
Mit Rollenfalle
Dornmaß
|
Widerstands-
klasse
|
Panik-
funktion
|
Nach innen
LS / RS
|
NaLS/RSch außen
|
Hinweis
|
34,0 mm
|
RC 3
|
-
|
279 157
|
279 157
|
4+5
|
Hinweis: 4
Ermöglicht die Verwendung eines inneren und äußeren Türgriffes
Hinweis: 5
Einsatz E-Öffner nicht möglich
Schließplatten und Schließleisten
|
Nach innen
DIN LS
|
Nach innen
DIN RS
|
Nach aussen DIN LS
|
Nach außen
DIN RS
|
Hinweis
|
Schließplatten 3-tlg.
|
239 991
|
239 992
|
239 991
|
239 992
|
6
|
Schließplatten 1-tlg.
|
239 791
|
239 792
|
239 791
|
239 792
|
6
|
Hinweis:6 U-Stulp, 24 x 5 mm, INO
Radientüröffner
Radientüröffner
|
Nach innen
LS/RS
|
Nach aussen
LS/RS
|
Hinweis
|
Für Schüco ADS HD
|
239676
|
239676
|
7
|
|
240569
|
240569
|
7
|
Hinweis!:
Technische Daten siehe "E-Öffner"
Schließplatte und Treibriegelschlösser
HINWEIS: Das Austauschen von Beschlagteilen und das Justieren des
Fensters dürfen nur durch einen Fachmann erfolgen!
für Mehrfachverriegelung:
Artikel Nummer 211473 Schwenkriegel-Bolzenschlosss
Artikel Nummer 211464 Schwenkriegel-Bolzenschlosss
Artikel Nummer 211465 Schwenkriegel-Bolzenschlosss
