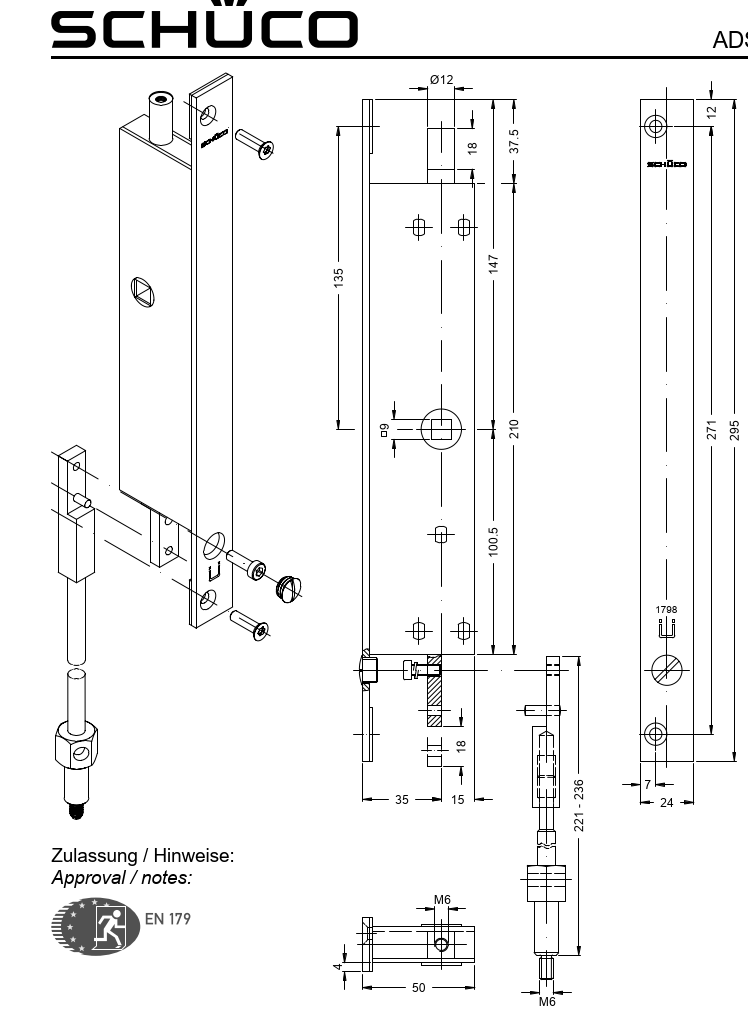

Schüco Umlenkschloss, ADS Antipanik-Einfachverriegelungen, 241 429, nach außen, LS.
Lieferumfang:
1 Stück
Zusätzliche Beschlagskomponente für den Standflügel bei
2-flg. Notausgängen nach DIN EN 179.
Nicht für Türen nach DIN EN 1125 geeignet!
Alle Ausführungen mit:
● 9 mm Drückernuss
● Flachstulp, INOX
● Inklusive Pendelkupplung und Hubadapter
● Inklusive Befestigungsmaterial
Funktionsbeschreibung:
Das Umlenkschloss wird eingesetzt, wenn die Entriegelung des
Standflügels 1500 mm über OKFF mittels eines Türdrückers erfolgen
soll. Für das Ausbauen der Sperrfunktion im Treibriegelschloss muss die
Stangensperre des Treibriegelschlosses gegen den Hubadapter
ersetzt werden. Durch Ausbauen der Sperrfunktion im Treibriegelschloss
entfällt bei 2-flg. InterLock-Schlössern die RC 2-Zulassung.
Der Einbau erfolgt 450 mm oberhalb des Antipanik-Treibriegelschlosses.
Hinweis:!

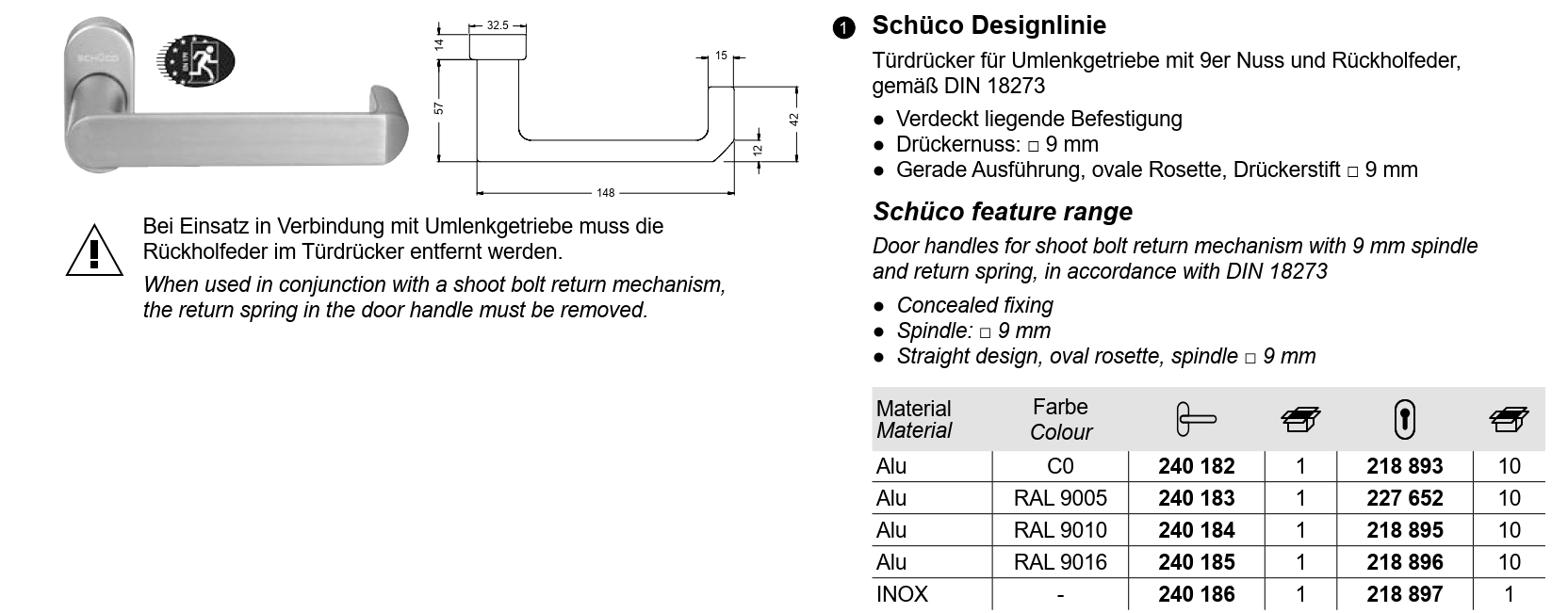

1.Schüco Designlinie
Türdrücker für Umlenkgetriebe mit 9er Nuss und Rückholfeder,
gemäß DIN 18273
● Verdeckt liegende Befestigung
● Drückernuss: 9 mm
● Gerade Ausführung, ovale Rosette, Drückerstift 9 mm
Bei Einsatz in Verbindung mit dem Umlenkgetriebe muss die
Rückholfeder im Türdrücker entfernt werden.
