Beschlag 2000- Basic mit Steckgriff

Schüco Ersatzteile für den Beschlag 2000- Basic mit Steckgriff

Unter dieser Kategorie finden Sie von Schüco die passenden Ersatzteile für den
Beschlag 2000- Basic mit Steckgriff.

*   für Griffe mit 43 mm Verscheraubungsabstand

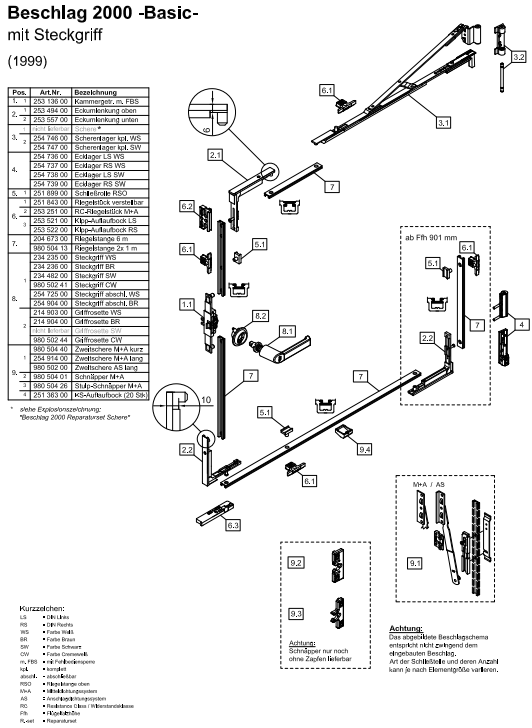

** siehe Explosionszeichung:

   "RS-Beschlag Reparaturset Schere Steckgriff
*** bei fehlender unterer waagerechter Verriegelung.

Kurzzeichen:
LS = DIN Links
RS  = DIN Rechts
WS  = Farbe weiß
BR  = Farbe Braun
SW  = Farbe Schwarz
CW = Farbe Cremweiß
EUL = Eckumlenkung
m.FBS  = mit Fehlbedieungssperre
Bldr.  = Blendrahmen
Flgr. = Flügelrahmen
RSO  = Riegelstange ogen
RSU = Riegelstange unten
abschl. = abschließbar
M+A  = Mitteldichungssystem
AS = Anschlagdichtungssystem
R.-set = Reparaturset

Im nachfolgendem Link erfahren Sie weitere Informationen.

Schüco Explosionszeichnungen, für Kunststoffsysteme
mit Ersatzteilnummern

Schüco Demontageanleitung, Schüco Beschlag 2000
Schüco Demontageanleitung, Schüco Beschlag 2000, Blatt 2
