Riegelstangenbeschlag, -RC- mit Getriebehandhebel abschließbar

Schüco Ersatzteile Riegelstangenbeschlag, -RC- mit Getriebehandhebel abschließbar

Unter dieser Kategorie finden Sie von Schüco die passenden Ersatzteile für den
Riegelstangenbeschlag, -RC- mit Getriebehandhebel abschließbar,
Ab Baujahr 1990 bis 1995

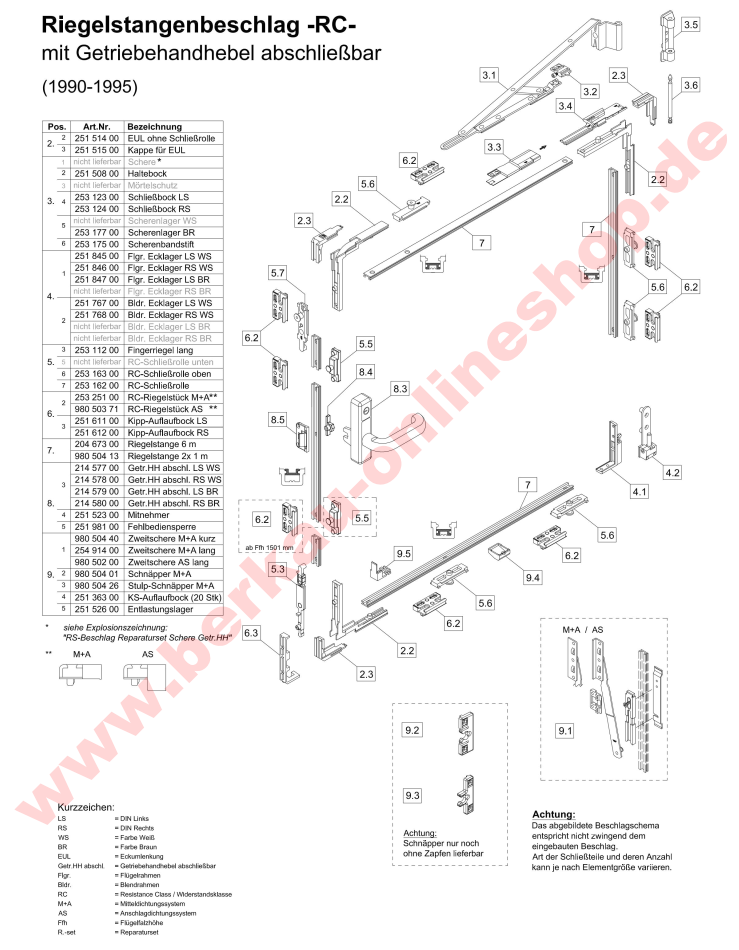

* siehe Explosionszeichung:

   "RS-Beschlag Reparaturset Schere Getriebe HH"
** unterschiede bei M+A und AS Pos. 9.1


Achtung:
Das abgeildete Beschlagsscheman entspricht nicht zwingend dem
eingebauten Beschlag. Art der Schließteile und andere
Anzahl kann je nach Elementgröße variiern

Kurzzeichen:
LS = DIN Links
RS  = DIN Rechts
WS  = Farbe weiß
BR  = Farbe Braun
SW  = Farbe Schwarz
CW = Farbe Cremweiß
EUL = Eckumlenkung
m.FBS  = mit Fehlbedieungssperre
Bldr.  = Blendrahmen
Flgr. = Flügelrahmen
RSO  = Riegelstange ogen
RSU = Riegelstange unten
abschl. = abschließbar
M+A  = Mitteldichungssystem
AS = Anschlagdichtungssystem
R.-set = Reparaturset

Im nachfolgendem Link erfahren Sie weitere Informationen.

Schüco Explosionszeichnungen, für Kunststoffsysteme
mit Ersatzteilnummern

Schüco Demontageanleitung Riegelstangenbeschlag, Reparaturset,
Schere mit Getriebehandhebel

1 bis 16 (von insgesamt 33)
