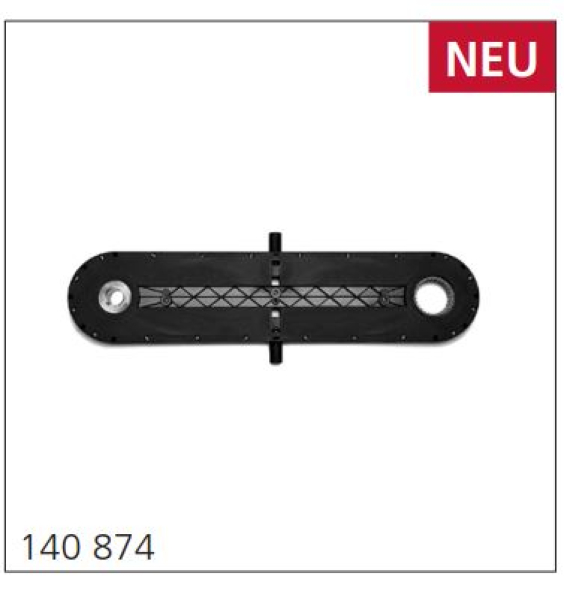

Marantec AKT 483-1:1-25,4, Achskettentrieb mit 483 mm Achsabstand und 1:1
Übersetzung, 25,4 mm Wellenaufnahme.
Lieferumfang
· Achskettentrieb
· VE:1 Stück
Funktion / Anwendung
Der neue Achskettentrieb: vereinfachte Montage
Der Achskettentrieb kommt auch weiterhin dann zum
Einsatz, wenn die Platzverhältnisse beengt sind. Er passt
zum Aufsteckantrieb STA 1, benötigt aber statt der
105 mm nur 62 mm Platz. Das neue Modell bietet
zahlreiche Detailverbesserungen vereint mit verein-
fachter Montage.
Höhere Passgenauigkeit und Materialwechsel:
Verbessert haben wir die Passgenauigkeit der Steckwelle
mit den entsprechenden Passfedern für Achsketten-
trieb und STA 1-Getriebemotor. Bei den besonders
beanspruchten Komponenten haben wir Alu durch
Stahl ersetzt.
Auf der Motorseite wurde der Vielzahneinsatz aus Alu
durch einen Stahleinsatz 25,4 mm im Achskettentrieb
ersetzt. Die Steckwelle zwischen Achskettentrieb und
Motor ist nun eine 1-Zoll-Stahlwelle mit 25,4 mm im
Unterschied zur 25,4 mm Hohlwelle im bisherigen
Modell.
Einfachere Montage: Die neue Steckwelle bietet
keine Einstiche für Sicherungsringe mehr, weil die
Montage der schmalen Sicherungsringe entfällt. Die
axiale Sicherung erfolgt beim neuen Modell über die
25,4 mm Stellringe mit Inbusschraube.
Eine höhere Flexibilität beim Einbau erreichen wir
durch den Anbausatz Achskettentrieb STA 1. Dieser
ermöglicht die Befestigung des STA 1-Getriebemotors
wahlweise an der Torzarge oder an der Wand.
Auf der Montageseite für das Sektionaltor gab es
keine Veränderung bei den Zinkdruckguss-Adaptern.
Alle bekannten Adapterlösungen für die am Markt
existierenden Federwellen stehen weiter zur Verfügung.
Der Achskettentrieb arbeitet beim neuen Model
mit der Übersetzung von 1:1. Die alte, langsamere
Untersetzung im Verhältnis von 1:1,2 wird nicht
mehr angeboten.
Merkmale:
· der Achskettentrieb kommt mit nur 62 mm statt 105 mm aus
· höhere Passgenauigkeit der Steckwelle zwischen Passfedern
für Achskettentrieb und STA 1-Getriebemotor
· einfachere Montage der axialen Sicherung
· Montage der schmalen Sicherungsringe entfällt
· die Anbausätze bieten Flexibilität: Montage an der Torzarge
oder an der Wand
Technische Daten:
Abstand 483 mm oder 660 mm
Übersetzung 1:1
