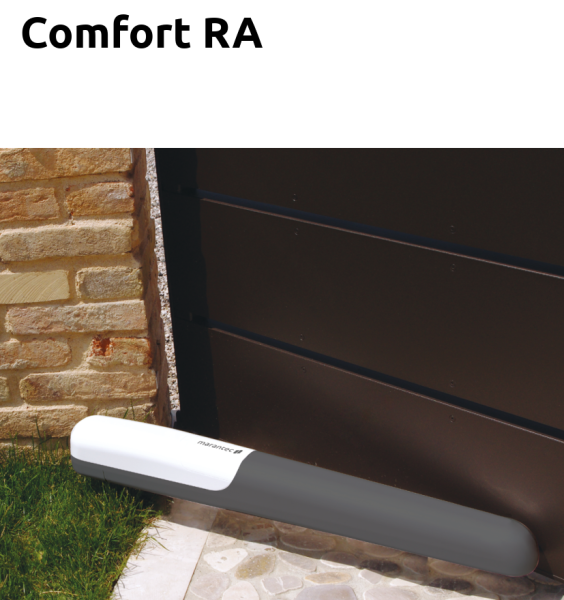

Marantec Drehtorantrieb Comfort RA2224 Antrieb für Drehtore bis 3,0 m: 24 V DC Motor,
1.500 N, 26 cm/s, 120°, ohne Encoder
Lieferumfang: 178379, 178380, 178381

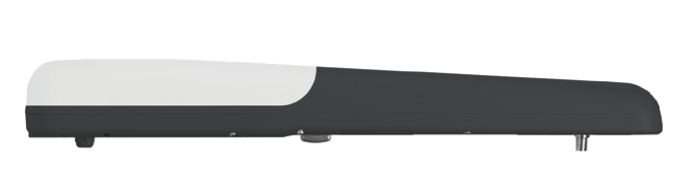

Ein Antriebsarm Comfort RA je nach Variante:
RA2224 bis 3 m Flügellänge, ohne Encoder
RA2224E bis 3 m Flügellänge, mit Encoder
RA4224 bis 3 m Flügellänge, mit Encoder

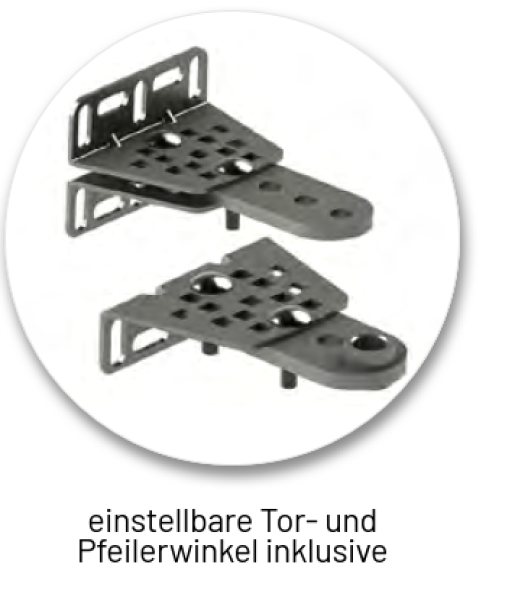

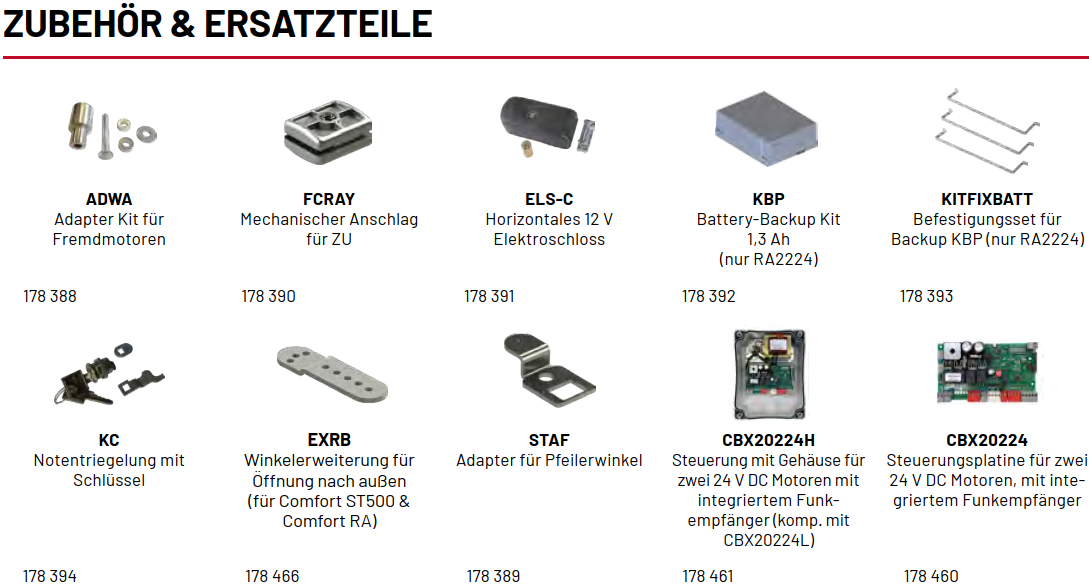

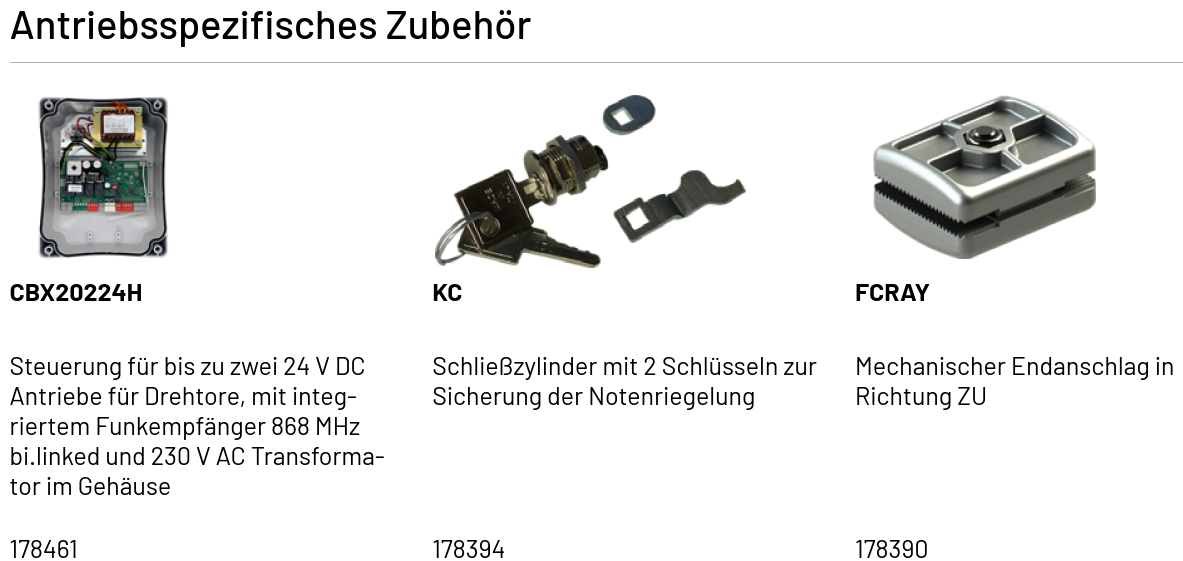

verstellbare Pfeilerwinkel
verstellbare Torwinkel
Schlüssel Notentriegelung
Einbauanleitung Comfort RA 1 Sück
Merkmale Antrieb:
• Stromabhängige Hinderniserkennung - Keine aktive Schließkantensicherung nötig (nur Antriebe
mit Encoder)

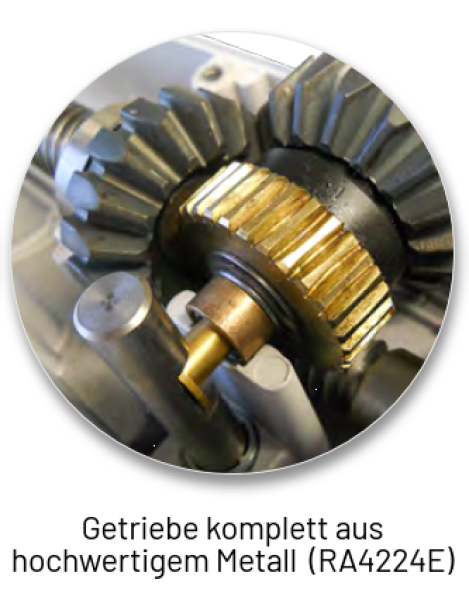

• Verdeckt laufende Antriebseinheit
• Sehr leise Mechanik
• Alle mechanischen Teile gegen Witterungseinflüsse geschützt
• Stabiles Aluminium-Druckguss-Gehäuse und UV-beständige Kunststoff-Abdeckungen
• Einstellbare Tor- und Pfeilerwinkel für einfache Motorenmontage
Aufbau und Anschluss
• Integrierter Funkempfänger bi·linked 868 MHz
• Battery-Backup im Gehäuse integrierbar
• Anschluss (konventionell) für Taster
• Anschluss (konventionell) für 4-Draht Lichtschranke AUF und ZU
• Anschluss (konventionell) für Haltkreis
• Anschluss (konventionell) für 8,2 kOhm Kontaktleiste
• Anschluss (konventionell) für Signalleuchte 24 V DC
• Anschluss (konventionell) für Elektroschloss 12 V AC
• Anschluss für Battery-Backup
• Ausgang 24 V DC, max. 250 mA
Bedienung
• Gleiche Programmierlogik für alle Steuerungen CBX102B, CBX10224 und CBX20224
• 2 Menüs: Einfach und Erweitert - Für eine einfache Programmierung, aber individuell anpassbare Installation
• Programmierung und Zustandsmeldung über LED-Anzeige
Funktionen
• Stromabhängige Hinderniserkennung mit Reversierung
• Soft-Start/Soft-Stopp/Soft-Lauf
• Automatische Zulauffunktion
• Toraufzeit und Vorwarnzeit getrennt programmierbar
• Beleuchtungsdauer programmierbar und über Funk schaltbar
• Teilöffnung programmierbar
• Laufgeschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Position AUF und ZU getrennt programmierbar
• Zyklenzähler
• Wartungsintervall programmierbar
• Fehlersignalisierung
• Einfache Reset-Funktion (Komplett-Reset)
Gewicht Torflügel (max.):500 kg (RA2224, RA2224E),
600 kg (RA4224E)
Technische Daten
Comfort RA2224 / Comfort RA2224E / Comfort RA4224E
Betriebsart (Einschaltdauer) S2 - 8 min
Zug- und Druckkraft (max.) [N] 1.500 2.000
Laufgeschwindigkeit (max.) [cm/s] 2,6 1,5
Öffnungswinkel (max.) [°] 120
Motorleistung [kW] 0,09 0,12
Motorspannung [V] 24 V DC
Encoder nein ja
Schutzart IP44
