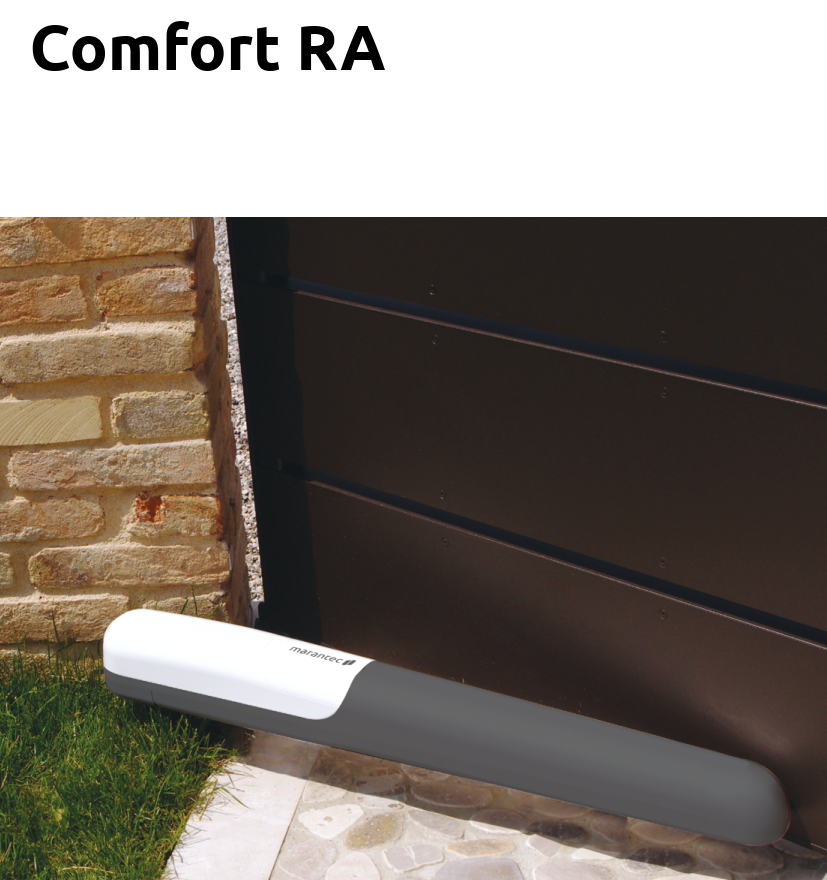

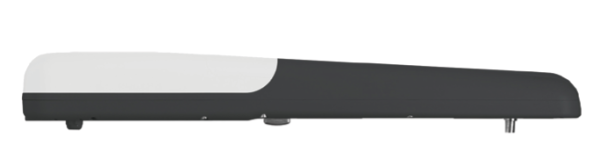

Marantec Drehtorantrieb Comfort RA4224E Antrieb für
Drehtore bis 3,0 m: 24 V DC Motor,1.500 N, 26 cm/s, 120°,
ohne Encoder

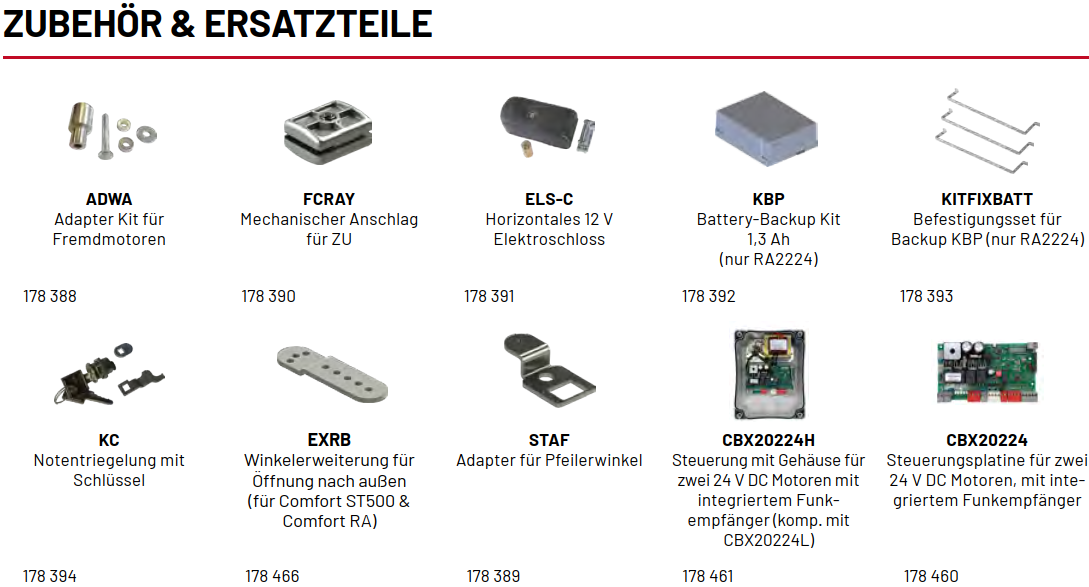

Lieferumfang: 178379, 178380, 178381
• Motor-Aggregat ohne Kabel (2x1,5 mm² benötigt)
• FCRAY Endanschlag für Richtung AUF
• Tor- und Pfeilerwinkel 1 Sück
Merkmale Antrieb:
• Stromabhängige Hinderniserkennung - Keine
aktive Schließkantensicherung nötig (nur Antriebe
mit Encoder)
• Verdeckt laufende Antriebseinheit

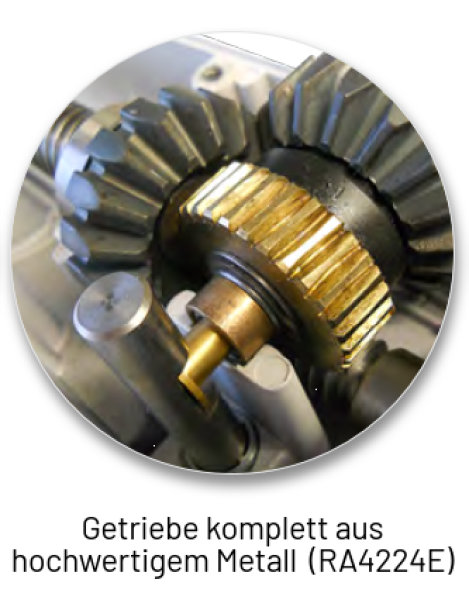

• Sehr leise Mechanik
• Alle mechanischen Teile gegen
Witterungseinflüsse geschützt
• Stabiles Aluminium-Druckguss-Gehäuse und UV-
beständige Kunststoff-Abdeckungen

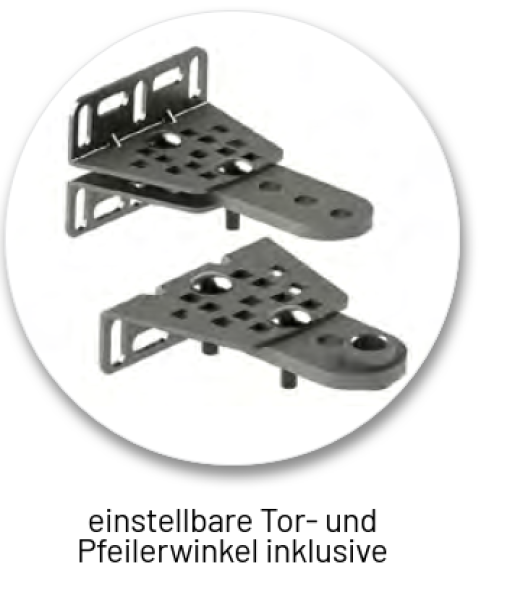

• Einstellbare Tor- und Pfeilerwinkel für einfache
Motorenmontage
Aufbau und Anschluss
• Integrierter Funkempfänger bi·linked 868 MHz
• Battery-Backup im Gehäuse integrierbar
• Anschluss (konventionell) für Taster
• Anschluss (konventionell) für 4-Draht
Lichtschranke AUF und ZU
• Anschluss (konventionell) für Haltkreis
• Anschluss (konventionell) für 8,2 kOhm Kontaktleiste
• Anschluss (konventionell) für Signalleuchte 24 V DC
• Anschluss (konventionell) für Elektroschloss 12 V AC
• Anschluss für Battery-Backup
• Ausgang 24 V DC, max. 250 mA
Bedienung
• Gleiche Programmierlogik für alle Steuerungen

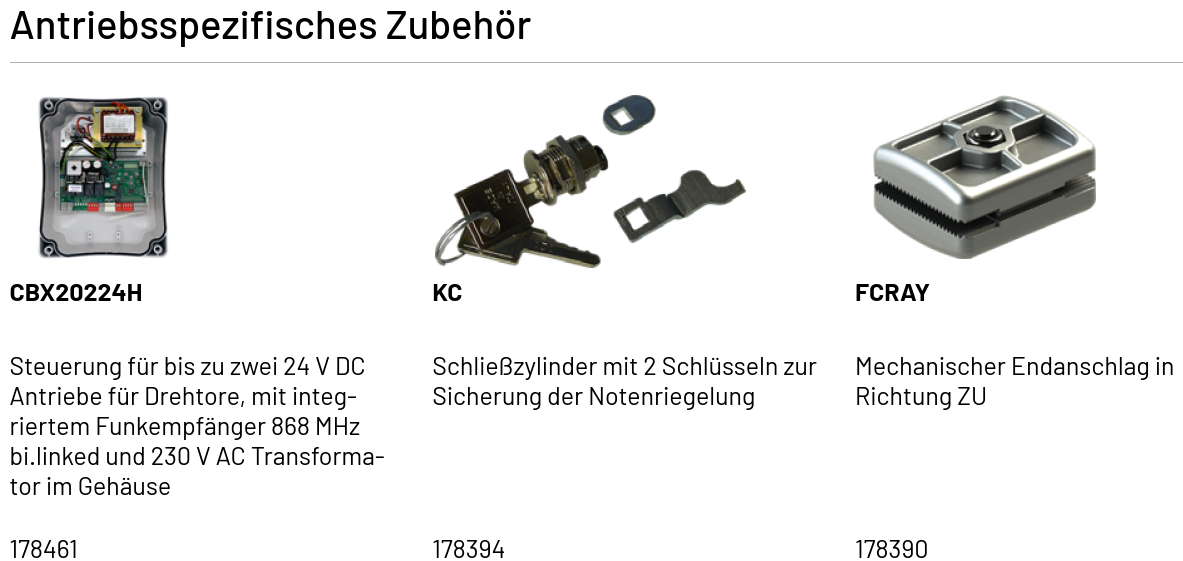

CBX102B, CBX10224 und CBX20224
• 2 Menüs: Einfach und Erweitert - Für eine einfache
Programmierung, aber individuell anpassbare Installation
• Programmierung und Zustandsmeldung über LED-Anzeige
Funktionen
• Stromabhängige Hinderniserkennung mit Reversierung
• Soft-Start/Soft-Stopp/Soft-Lauf
• Automatische Zulauffunktion
• Toraufzeit und Vorwarnzeit getrennt programmierbar
• Beleuchtungsdauer programmierbar und über Funk schaltbar
• Teilöffnung programmierbar
• Laufgeschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
• Soft-Lauf-Position AUF und ZU getrennt programmierbar
• Zyklenzähler
• Wartungsintervall programmierbar
• Fehlersignalisierung
• Einfache Reset-Funktion (Komplett-Reset)

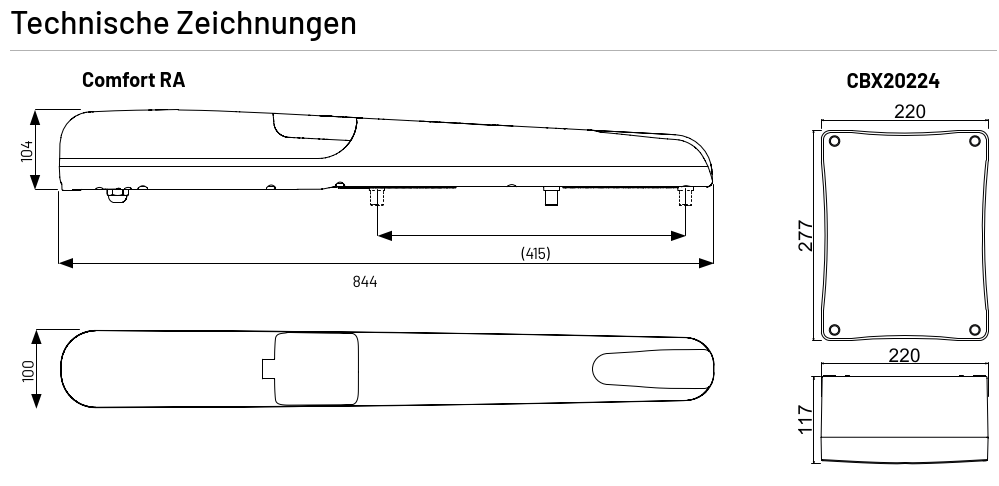

Technische Daten
Comfort RA2224 / Comfort RA2224E / Comfort RA4224E
Betriebsart (Einschaltdauer) S2 - 8 min
Zug- und Druckkraft (max.) [N] 1.500 2.000
Laufgeschwindigkeit (max.) [cm/s] 2,6 1,5
Öffnungswinkel (max.) [°] 120
Motorleistung [kW] 0,09 0,12
Motorspannung [V] 24 V DC
Encoder nein ja
Schutzart IP44
