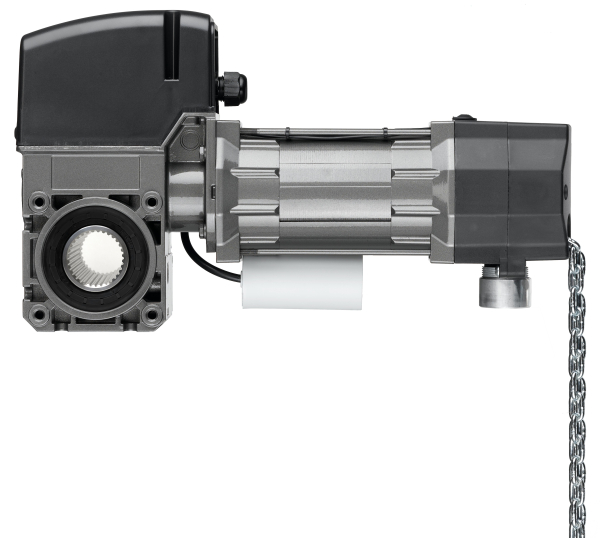

Marantec Getriebemotoren, STAW1 -7-19 | KE | 230V-1PH

Marantec Getriebemotoren STAW1-7-19 | KE | 230V-1PH
E: Schnellentriegelung und Entriegelungsseil-Set, 6.000 mm

Funktion / Anwendung
 · Für federausgeglichene Sektionaltore
· < 20 m² Torfläche (400V/3PH),

Lieferumfang:
Getriebemotor mit Standard-Hohlwelle 25,4 mm
Absolutwertgeber integriert
CS 320 Steuerung
5 Meter steckbarer Kabelsatz
KE: Kette 5 m
Drehmomentstütze Typ 1
Passfeder für Vollwelle 25,4 mm
VE: 1 Stück

Beschreibung: STAW, STAWC
Die Wechselstromantriebe der Serien STAW
und STAWC sind perfekt geeignet für kleinere,
federausgeglichene Sektionaltore. STAW- und
STAWC-Antriebe liefern eine solide Leistung für
vielfältige Anwendungsmöglichkeiten. Sie sind für
maximal 20 m² Torfläche ausgelegt und haben eine
ebenso kompakte und schmale Bauform wie die STA-
Antriebe. Dadurch bieten die Wechselstromantriebe
viel Power bei wenig Platzbedarf. Auch individuelle
Kundenlösungen sind für diese Antriebsserien immer
möglich. Die Antriebe der Serie STAW werden extern gesteuert.
Bei unseren STAWC-Antrieben ist die komfortable
Steuerung CS 255 AC bereits integriert und lässt sich
einfach über einen Drucktaster bedienen.

Merkmale:
• 2 Versionen verfügbar: STAW - externe Steuerung,
  STAWC - integrierte Steuerung
• Aluminium-Druckguss-Gehäuse, gerollte Schne-
  ckenwelle und doppelte Schneckenwellenlagerung
• Notbedienung über Nothandkurbel (KU), Nothand-
  kette (KE), Notentriegelung (E), Notentriegelung
  mit Federrückstellung (E-FR) oder Wartungsentrie-
  gelung mit Nothandkette (E-KE)
• Wartungsentriegelung optional
• Einfache Umrüstung von Kurbel auf Kette
• Hohlwelle 25,4 mm als Standard, Sonderhohlwelle
  auf Anfrage
• Versorgung: 230 V/1~/50 Hz
• Thermoschutz in der Motorwicklung
• Steckbare Anschlüsse
• Endlageneinstellung über elektronischen Absolut-
  wertgeber (AWG) oder mechanische Endschalter
  (MEC)
• Ausführung mit externer Steuerung, kombinierbar
  mit umfangreichem Steuerungsprogramm. Versor-
  gung: 230 V/1~, Frequenz: 50/60 Hz, Steuerspan-
  nung: 24 V-DC
• Sonderausführungen wie weitere Spannungen und
  Frequenzen, höhere Schutzarten und Hohlwellen-Ø
  auf Anfrage
• Für Temperaturbereiche unter -20 °C gibt es geeig-
  netes Öl und eine Elektroheizung auf Anfrage
• Erhöhung der maximalen Zyklen pro Stunde und
  Reduzierung der Antriebslautstärke durch Erweite-
  rung auf zwei Kondensatoren. (Kennzeichnung „CD“)

Vorteile:
· Robuster Getriebemotor in kompakter Bauform
· Digitale Endlageneinstellung (awg)

Bezeichnung:
STA 1-7-19 E/KE                     230V/1PH
awg-
Wellendurchmesser                      25,4/
KW                                                0,37
Drehmoment Nm:                          70
Nenndrehzahl min1:                      19
Entrieglungsart:                               E
Notbedienung:                               KE
Nennspannung:                       400V/3PH
Lebenszyklus:                                 8
Materialart:IA
Gewicht kg:                                     12,7

Legende:
KE = Kette | E/WE = integrierte Wartungsentriegelung | SE = Schnellentriegelung
 A = Auslaufartikel | N = Neuer Artikel
